Transportgetriebe Grundstellung - Dürkopp Adler 868 Serviceanleitung

2.3.4

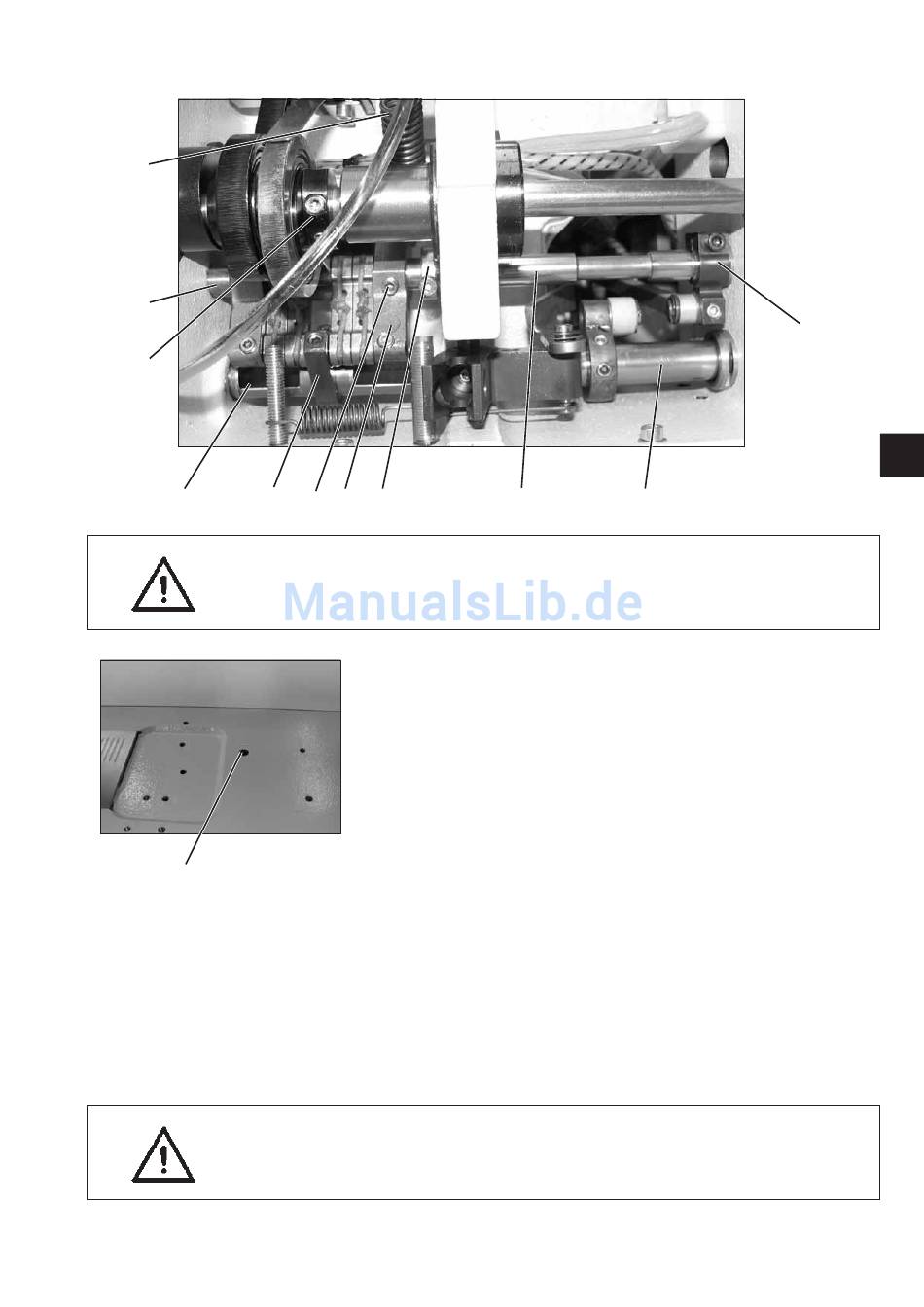

Transportgetriebe Grundstellung

1
8
5
7
6
4 3 10 9
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Transporteur und Stichstellergetriebe nur bei ausgeschalteter
Nähmaschine prüfen und einstellen.
Feder 1 aushängen.
–
Klemmschraube am Kloben 2 lösen.
–
Klemmschraube am Kloben 4 lösen.
–
Schraube 6 lösen
–
Stellrahmen 10 seitlich so ausrichten, dass er mittig zu den
–
Ausschnitten in der Welle 7 sitzt.
Stellrahmen 10 axial mit Lagerbolzen 8 (mit Schraube 6 fixiert) und
–
Stellring 9 dichtstellen.
–
Das obere Stichstellerrad (Kapitel 2.3.2) auf "0" drehen.
Stellrahmen 10 so verdrehen, dass die Laschen parallel stehen.
–
Klemmschraube am Kloben 2 festdrehen.
–
Klemmschraube am Kloben 4 festdrehen.
–
Feder 1 am Stellrahmen 10 und am Befestigungswinkel einhängen.
–
Hinweis: Die Welle 11 ist im Stellrahmen 10 an Position 3 mit zwei
hintereinander sitzenden Schrauben auf Fläche fixiert.
ACHTUNG Bruchgefahr !
Welle 11 darf nicht so weit in dem Stellrahmen 10 sitzen, dass die
Laschen in ihrer Bewegung behindert werden.
