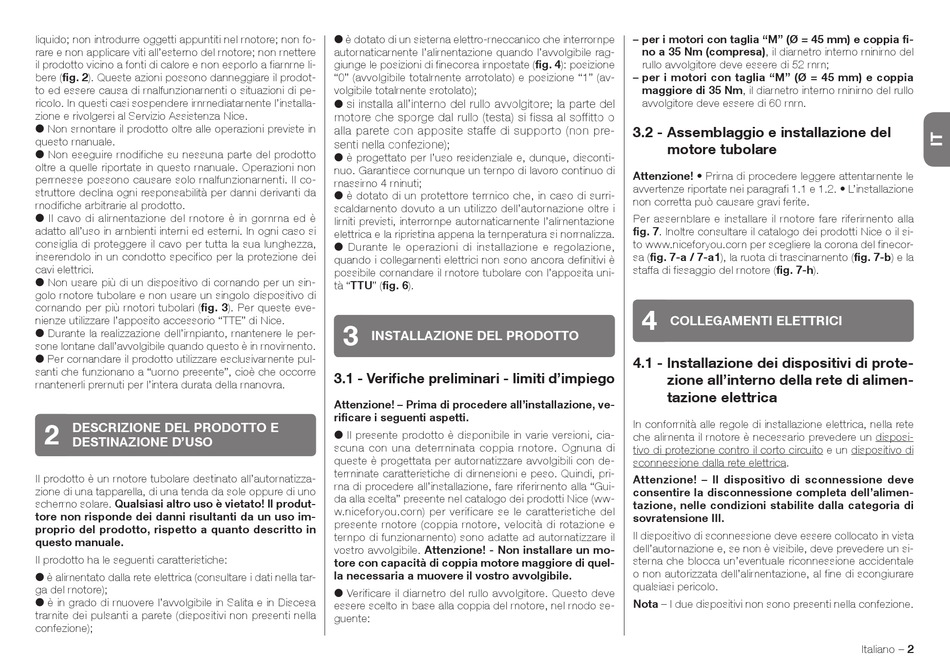

liquido; non introdurre oggetti appuntiti nel motore; non fo-
rare e non applicare viti all'esterno del motore; non mettere
il prodotto vicino a fonti di calore e non esporlo a fiamme li-
bere (fig. 2). Queste azioni possono danneggiare il prodot-
to ed essere causa di malfunzionamenti o situazioni di pe-
ricolo. In questi casi sospendere immediatamente l'installa-
zione e rivolgersi al Servizio Assistenza Nice.
l Non smontare il prodotto oltre alle operazioni previste in
questo manuale.
l Non eseguire modifiche su nessuna parte del prodotto
oltre a quelle riportate in questo manuale. Operazioni non
permesse possono causare solo malfunzionamenti. Il co-
struttore declina ogni responsabilità per danni derivanti da
modifiche arbitrarie al prodotto.
l Il cavo di alimentazione del motore è in gomma ed è
adatto all'uso in ambienti interni ed esterni. In ogni caso si
consiglia di proteggere il cavo per tutta la sua lunghezza,
inserendolo in un condotto specifico per la protezione dei
cavi elettrici.
l Non usare più di un dispositivo di comando per un sin-
golo motore tubolare e non usare un singolo dispositivo di
comando per più mo tori tubolari (fig. 3). Per queste eve-
nienze utilizzare l'apposito accessorio "TTE" di Nice.
l Durante la realizzazione dell'impianto, mantenere le per-
sone lontane dall'avvolgibile quando questo è in movimento.
l Per comandare il prodotto utilizzare esclusivamente pul-
santi che funzionano a "uomo presente", cioè che occorre
mantenerli premuti per l'intera durata della manovra.
2
DESCRIZIONE DEL PRODOTTO E
DESTINAZIONE D'USO
Il prodotto è un motore tubolare destinato all'automatizza-
zione di una tapparella, di una tenda da sole oppure di uno
schermo solare. Qualsiasi altro uso è vietato! Il produt-
tore non risponde dei danni risultanti da un uso im-
proprio del prodotto, rispetto a quanto descritto in
questo manuale.
Il prodotto ha le seguenti caratteristiche:
l è alimentato dalla rete elettrica (consultare i dati nella tar-
ga del motore);
l è in grado di muovere l'avvolgibile in Salita e in Discesa
tramite dei pulsanti a parete (dispositivi non presenti nella
confezione);
l è dotato di un sistema elettro-meccanico che interrompe
automaticamente l'alimentazione quando l'avvolgibile rag-
giunge le posizioni di finecorsa impostate (fig. 4): posizione
"0" (avvolgibile totalmente arrotolato) e posizione "1" (av-
volgibile totalmente srotolato);
si installa all'interno del rullo avvolgitore; la parte del
l
motore che sporge dal rullo (testa) si fissa al soffitto o
alla parete con apposite staffe di supporto (non pre-
senti nella confezione);
l è progettato per l'uso residenziale e, dunque, disconti-
nuo. Garantisce comunque un tempo di lavoro continuo di
massimo 4 minuti;
l è dotato di un protettore termico che, in caso di surri-
scaldamento dovuto a un utilizzo dell'automazione oltre i
limiti previsti, interrompe automaticamente l'alimentazione
elettrica e la ripristina appena la temperatura si normalizza.
l Durante le operazioni di installazione e re golazione,
quando i collegamenti elet trici non sono ancora definitivi è
possibile comandare il motore tubolare con l'apposita uni-
tà "TTU" (fig. 6).
3
INSTALLAZIONE DEL PRODOTTO
3.1 - Verifiche preliminari - limiti d'impiego
Attenzione! – Prima di procedere all'installazione, ve-
rificare i seguenti aspetti.
l Il presente prodotto è disponibile in varie versioni, cia-
scuna con una determinata coppia motore. Ognuna di
queste è progettata per automatizzare avvolgibili con de-
terminate caratteristiche di dimensioni e peso. Quindi, pri-
ma di procedere all'installazione, fare riferimento alla "Gui-
da alla scelta" presente nel catalogo dei prodotti Nice (ww-
w.niceforyou.com) per verificare se le ca ratteristiche del
presente motore (coppia motore, velocità di rotazione e
tempo di funzionamento) sono adatte ad automatizzare il
vostro avvolgibile. Attenzione! - Non installare un mo-
tore con capacità di coppia motore maggiore di quel-
la necessaria a muovere il vostro avvolgibile.
l Verificare il diametro del rullo avvolgitore. Questo deve
essere scelto in base alla coppia del motore, nel modo se-
guente:
– per i motori con taglia "M" (Ø = 45 mm) e coppia fi-
no a 35 Nm (compresa), il diametro interno minimo del
rullo avvolgitore deve essere di 52 mm;
– per i motori con taglia "M" (Ø = 45 mm) e coppia
maggiore di 35 Nm, il diametro interno minimo del rullo
avvolgitore deve essere di 60 mm.
3.2 - Assemblaggio e installazione del
motore tubolare
Attenzione! • Prima di procedere leggere attentamente le
avvertenze riportate nei paragrafi 1.1 e 1.2. • L'installazione
non corretta può causare gravi ferite.
Per assemblare e installare il motore fare riferimento alla
fig. 7. Inoltre consultare il catalogo dei prodotti Nice o il si-
to www.niceforyou.com per scegliere la corona del finecor-
sa (fig. 7-a / 7-a1), la ruota di trascinamento (fig. 7-b) e la
staffa di fissaggio del motore (fig. 7-h).
4
COLLEGAMENTI ELETTRICI
4.1 - Installazione dei dispositivi di prote-
zione all'interno della rete di alimen-
tazione elettrica
In conformità alle regole di installazione elettrica, nella rete
che alimenta il motore è necessario prevedere un disposi-
tivo di protezione contro il corto circuito e un dispositivo di
sconnessione dalla rete elettrica.
Attenzione! – Il dispositivo di sconnessione deve
consentire la disconnessione completa dell'alimen-
tazione, nelle condizioni stabilite dalla categoria di
sovratensione III.
Il dispositivo di sconnessione deve essere collocato in vista
dell'automazione e, se non è visibile, deve prevedere un si-
stema che blocca un'eventuale riconnessione accidentale
o non autorizzata dell'alimentazione, al fine di scongiurare
qualsiasi pericolo.
Nota – I due dispositivi non sono presenti nella confezione.
Italiano – 2
