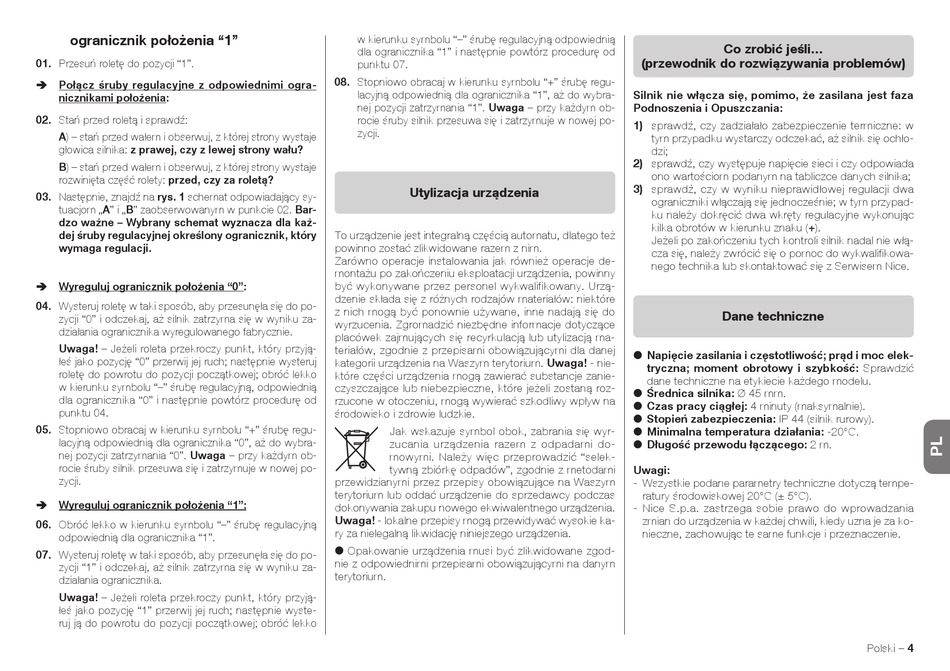

ogranicznik położenia "1"
01. Przesuń roletę do pozycji "1".
Połącz śruby regulacyjne z odpowiednimi ogra-
nicznikami położenia:
02. Stań przed roletą i sprawdź:
A) – stań przed wałem i obserwuj, z której strony wystaje
głowica silnika: z prawej, czy z lewej strony wału?
B) – stań przed wałem i obserwuj, z której strony wystaje
rozwinięta część rolety: przed, czy za roletą?
03. Następnie, znajdź na rys. 1 schemat odpowiadający sy-
tuacjom „A" i „B" zaobserwowanym w punkcie 02. Bar-
dzo ważne – Wybrany schemat wyznacza dla każ-
dej śruby regulacyjnej określony ogranicznik, który
wymaga regulacji.
Wyreguluj ogranicznik położenia "0":
04. Wysteruj roletę w taki sposób, aby przesunęła się do po-
zycji "0" i odczekaj, aż silnik zatrzyma się w wyniku za-
działania ogranicznika wyregulowanego fabrycznie.
Uwaga! – Jeżeli roleta przekroczy punkt, który przyją-
łeś jako pozycję "0" przerwij jej ruch; następnie wysteruj
roletę do powrotu do pozycji początkowej; obróć lekko
w kierunku symbolu "–" śrubę regulacyjną, od powiednią
dla ogranicznika "0" i następnie powtórz procedurę od
punktu 04.
05. Stopniowo obracaj w kierunku symbolu "+" śrubę regu-
lacyjną odpowiednią dla ogranicznika "0", aż do wybra-
nej pozycji zatrzymania "0". Uwaga – przy każdym ob-
rocie śruby silnik przesuwa się i zatrzymuje w nowej po-
zycji.
Wyreguluj ogranicznik położenia "1":
06. Obróć lekko w kierunku symbolu "–" śrubę regulacyjną
odpowiednią dla ogranicznika "1".
07. Wysteruj roletę w taki sposób, aby przesunęła się do po-
zycji "1" i odczekaj, aż silnik zatrzyma się w wyniku za-
działania ogranicznika.
Uwaga! – Jeżeli roleta przekroczy punkt, który przyją-
łeś jako pozycję "1" przerwij jej ruch; następnie wyste-
ruj ją do powrotu do pozycji początkowej; obróć lekko
w kierunku symbolu "–" śrubę regulacyjną odpowiednią
dla ogranicznika "1" i następnie powtórz procedurę od
punktu 07.
08. Stopniowo obracaj w kierunku symbolu "+" śrubę regu-
lacyjną odpowiednią dla ogranicznika "1", aż do wybra-
nej pozycji zatrzymania "1". Uwaga – przy każdym ob-
rocie śruby silnik przesuwa się i zatrzymuje w nowej po-
zycji.
Utylizacja urządzenia
To urządzenie jest integralną częścią automatu, dlatego też
powinno zostać zlikwidowane razem z nim.
Zarówno operacje instalowania jak również operacje de-
montażu po zakończeniu eksploatacji urządzenia, powinny
być wykonywane przez personel wykwalifikowany. Urzą-
dzenie składa się z różnych rodzajów materiałów: nie które
z nich mogą być ponownie używane, inne nadają się do
wyrzucenia. Zgromadzić niezbędne informacje dotyczące
placówek zajmujących się recyrkulacją lub utylizacją ma-
teriałów, zgodnie z przepisami obowiązującymi dla da nej
kategorii urządzenia na Waszym terytorium. Uwaga! - nie-
które części urządzenia mogą zawierać substancje zanie-
czyszczające lub niebezpieczne, które jeżeli zostaną roz-
rzucone w otoczeniu, mogą wywierać szkodliwy wpływ na
środowisko i zdrowie ludzkie.
Jak wskazuje symbol obok, zabrania się wyr-
zucania urządzenia razem z odpadami do-
mowymi. Należy więc przeprowadzić "selek-
tywną zbiórkę odpadów", zgodnie z metodami
przewidzianymi przez przepisy obowiązujące na Waszym
terytorium lub oddać urządzenie do spr zedawcy podczas
dokonywania zakupu nowego ekwiwalentnego urządzenia.
Uwaga! - lokalne przepisy mogą przewidywać wysokie ka-
ry za nielegalną likwidację niniejszego urządzenia.
l Opakowanie urządzenia musi być zlikwidowane zgod-
nie z odpowiednimi przepisami obowiązującymi na danym
terytorium.
Co zrobić jeśli...
(przewodnik do rozwiązywania problemów)
Silnik nie włącza się, pomimo, że zasilana jest faza
Podnoszenia i Opuszczania:
1) sprawdź, czy zadziałało zabezpieczenie termiczne: w
tym przypadku wystarczy odczekać, aż silnik się ochło-
dzi;
2) sprawdź, czy występuje napięcie sieci i czy odpowiada
ono wartościom podanym na tabliczce danych silnika;
3) sprawdź, czy w wyniku nieprawidłowej regulacji dwa
ograniczniki włączają się jednocześnie; w tym przypad-
ku należy dokręcić dwa wkręty regulacyjne wykonując
kilka obrotów w kierunku znaku (+).
Jeżeli po zakończeniu tych kontroli silnik nadal nie włą-
cza się, należy zwrócić się o pomoc do wykwalifikowa-
nego technika lub skontaktować się z Serwisem Nice.
Dane techniczne
l Napięcie zasilania i częstotliwość; prąd i moc elek-
tryczna; moment obrotowy i szybkość: Sprawdzić
dane techniczne na etykiecie każdego modelu.
l Średnica silnika: Ø 45 mm.
l Czas pracy ciągłej: 4 minuty (maksymalnie).
l Stopień za bez pieczenia: IP 44 (silnik rurowy).
l Minimalna temperatura działania: -20°C.
l Długość przewodu łączącego: 2 m.
Uwagi:
- Wszystkie podane parametry techniczne dotyczą tempe-
ratury środowiskowej 20°C (± 5°C).
- Nice S.p.a. zastrzega sobie prawo do wprowadzania
z mian do urządzenia w każdej chwili, kiedy uzna je za ko-
nieczne, zachowując te same funkcje i przeznaczenie.
Polski – 4
