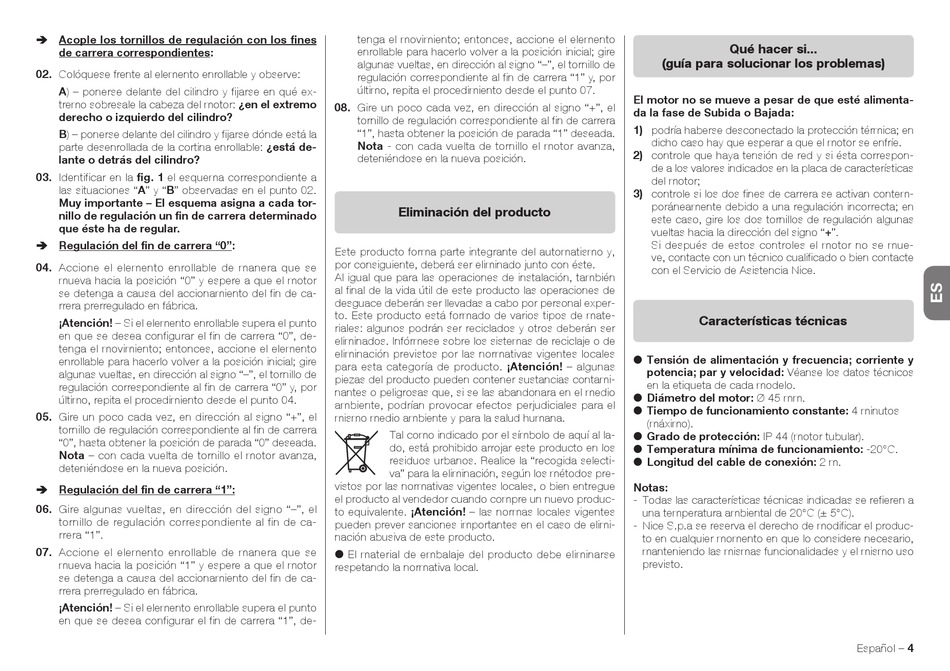

Acople los tornillos de regulación con los fines
de carrera correspondientes:
02. Colóquese frente al elemento enrollable y observe:
A) – ponerse delante del cilindro y fijarse en qué ex-
tremo sobresale la cabeza del motor: ¿en el extremo
derecho o izquierdo del cilindro?
B) – ponerse delante del cilindro y fijarse dónde está la
parte desenrollada de la cortina enrollable: ¿está de-
lante o detrás del cilindro?
03. Identificar en la fig. 1 el esquema correspondiente a
las situaciones "A" y "B" observadas en el punto 02.
Muy importante – El esquema asigna a cada tor-
nillo de regulación un fin de carrera determinado
que éste ha de re gular.
Regulación del fin de carrera "0":
04. Accione el elemento enrollable de manera que se
mueva hacia la posición "0" y espere a que el motor
se detenga a causa del accionamiento del fin de ca-
rrera prerregulado en fábrica.
¡Atención! – Si el elemento enrollable supera el punto
en que se desea configurar el fin de carrera "0", de-
tenga el movimiento; entonces, accione el elemento
enrollable para hacerlo volver a la posición inicial; gire
algunas vueltas, en dirección al signo "–", el tornillo de
regulación correspondiente al fin de carrera "0" y, por
último, repita el procedimiento desde el punto 04.
05. Gire un poco cada vez, en dirección al signo "+", el
tornillo de regulación correspondiente al fin de carrera
"0", hasta obtener la posición de parada "0" deseada.
Nota – con cada vuelta de tornillo el motor avanza,
deteniéndose en la nueva posición.
Regulación del fin de carrera "1":
06. Gire algunas vueltas, en dirección del signo "–", el
tornillo de regulación correspondiente al fin de ca-
rrera "1".
07. Accione el elemento enrollable de manera que se
mueva hacia la posición "1" y espere a que el motor
se detenga a causa del accionamiento del fin de ca-
rrera prerregulado en fábrica.
¡Atención! – Si el elemento enrollable supera el punto
en que se desea configurar el fin de carrera "1", de-
tenga el movimiento; entonces, accione el elemento
enrollable para hacerlo volver a la posición inicial; gire
algunas vueltas, en dirección al signo "–", el tornillo de
regulación correspondiente al fin de carrera "1" y, por
último, repita el procedimiento desde el punto 07.
08. Gire un poco cada vez, en dirección al signo "+", el
tornillo de regulación correspondiente al fin de carrera
"1", hasta obtener la posición de parada "1" deseada.
Nota - con cada vuelta de tornillo el motor avanza,
deteniéndose en la nueva posición.
Eliminación del producto
Este producto forma parte integrante del automatismo y,
por consiguiente, deberá ser eliminado junto con éste.
Al igual que para las operaciones de instalación, también
al final de la vida útil de este producto las operaciones de
desguace deberán ser llevadas a cabo por personal exper-
to. Este producto está formado de varios tipos de mate-
riales: algunos podrán ser reciclados y otros deberán ser
eliminados. Infórmese sobre los sistemas de reciclaje o de
eliminación previstos por las normativas vigentes locales
para esta categoría de producto. ¡Atención! – algunas
piezas del producto pueden contener sustancias contami-
nantes o peligrosas que, si se las abandonara en el medio
ambiente, podrían provocar efectos perjudiciales para el
mismo medio ambiente y para la salud humana.
Tal como indicado por el símbolo de aquí al la-
do, está prohibido arrojar este producto en los
residuos urbanos. Realice la "recogida selecti-
va" para la eliminación, según los mé todos pre-
vistos por las normativas vigentes locales, o bien entregue
el producto al vendedor cuando compre un nuevo produc-
to equivalente. ¡Atención! – las normas locales vigentes
pueden prever sanciones importantes en el caso de elimi-
nación abusiva de este producto.
l El material de embalaje del producto debe eliminarse
respetando la normativa local.
Qué hacer si...
(guía para solucionar los problemas)
El motor no se mueve a pesar de que esté alimenta-
da la fase de Subida o Bajada:
1) podría haberse desconectado la protección térmica; en
dicho caso hay que esperar a que el motor se en fríe.
2) controle que haya tensión de red y si ésta correspon-
de a los valores indicados en la placa de características
del motor;
3) controle si los dos fines de carrera se activan contem-
poráneamente debido a una regulación incorrecta; en
este caso, gire los dos tornillos de regulación algunas
vueltas hacia la dirección del signo "+".
Si después de estos controles el motor no se mue-
ve, contacte con un técnico cualificado o bien contacte
con el Servicio de Asistencia Nice.
Características técnicas
l Tensión de alimentación y frecuencia; corriente y
potencia; par y velocidad: Véanse los datos técnicos
en la etiqueta de cada modelo.
l Diámetro del motor: Ø 45 mm.
l Tiempo de funcionamiento constante: 4 minutos
(máximo).
l Grado de protección: IP 44 (motor tubular).
l Temperatura mínima de funcionamiento: -20°C.
l Longitud del cable de conexión: 2 m.
Notas:
- Todas las características técnicas indicadas se refieren a
una temperatura ambiental de 20°C (± 5°C).
- Nice S.p.a se reserva el derecho de modificar el produc-
to en cualquier momento en que lo considere necesario,
manteniendo las mismas funcionalidades y el mismo uso
previsto.
Español – 4
