Kontrollieren der Neigung des
Schneidwerks von vorne nach
hinten
1. Regeln Sie den Reifendruck des Schneidwerks und der
Zugmaschine.

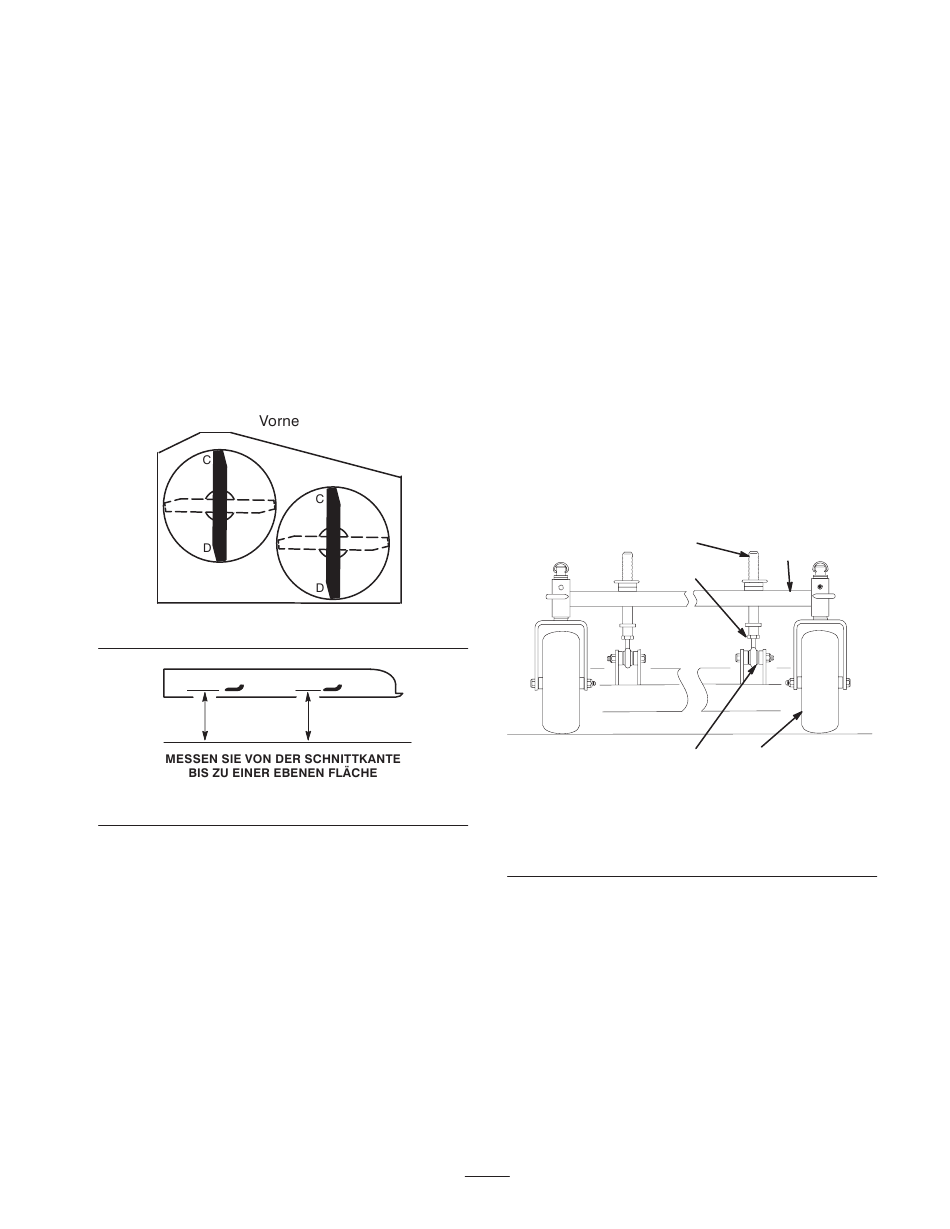

2. Stellen Sie ein Messer in Längsrichtung (Bild 49).
Messen Sie von einer ebenen Fläche bis zu den Stellen
"C" und "D" (Bild 49) an den Schnittkanten der
Messerspitzen (Bild 50).
3. Das Schnittmesser muss vorne bei "C" 6 mm tiefer
stehen als hinten bei "D". Drehen Sie die Messer und
wiederholen diesen Schritt am anderen Messer.
Machen Sie bei einem falschen Maß mit dem Schritt
Einstellen der Neigung des Schneidwerks von vorne
nach hinten weiter.
Bild 49
Bild 50
Einstellen der Neigung des
Schneidwerks von vorne nach
hinten
Durch das Justieren der vorderen Schnitthöhen-
Einstellpfosten stellen Sie die Neigung von vorne nach
hinten ein.
Justieren der vorderen Schnitthöhen-
Einstellpfosten zum Einstellen der
Neigung des Schneidwerks von vorne
nach hinten
1. Durch Justieren der vorderen Schnitthöhen-
Einstellpfosten lässt sich die Neigung von vorne nach
hinten einstellen (Bild 51).
2. Lockern Sie zum Anheben der Vorderseite des
Schneidwerks die Klemmmutter und drehen den
vorderen Stift im Uhrzeigersinn (Bild 51).
3. Lockern Sie zum Absenken der Vorderseite des
Schneidwerks die Klemmmutter und drehen den
vorderen Stift entgegen dem Uhrzeigersinn (Bild 51).
m–1078
m–1087
1. Laufrad
2. Chassis
3. Vordere Schnitthöhen-
einstellstifte
4. Stellen Sie die Messer in Längsrichtung (Bild 49).
Messen Sie von einer ebenen Fläche bis zu den Stellen
"C" und "D" (Bild 49) an den Schnittkanten der
Messer (Bild 50).
5. Kontrollieren Sie die seitliche Neigung des
Schneidwerks.
37
3
2
4
5
1
m–5231
Bild 51
4. Klemmmutter
5. Kugelgelenk
