Bedienungsanleitung
®
5-und 8-Messer-Schneidwerk
für Reelmaster
Modell-Nr. 03210—210000001 und Höher
Modell-Nr. 03211—210000001 und Höher
Modell-Nr. 03212—210000001 und Höher
Modell-Nr. 03213—210000001 und Höher
Modell-Nr. 03214—220000001 und Höher
Modell-Nr. 03237—230000001 und Höher
Modell-Nr. 03238—230000001 und Höher
Modell-Nr. 03239—230000001 und Höher
®
Serie 2000/3000
Formular Nr. 3325-705 Rev B
D e u t s c h
Werbung
Verwandte Anleitungen für Toro 03210
Inhaltszusammenfassung für Toro 03210
- Seite 1 Formular Nr. 3325-705 Rev B ® 5-und 8-Messer-Schneidwerk für Reelmaster ® Serie 2000/3000 Modell-Nr. 03210—210000001 und Höher Modell-Nr. 03211—210000001 und Höher Modell-Nr. 03212—210000001 und Höher Modell-Nr. 03213—210000001 und Höher Modell-Nr. 03214—220000001 und Höher Modell-Nr. 03237—230000001 und Höher Modell-Nr. 03238—230000001 und Höher Modell-Nr.
- Seite 2 Produkts vertraut machen. Die Informationen in Einleitung diesem Handbuch können dazu beitragen, Verletzungen und Sachschäden zu vermeiden. Obwohl Sicherheit Toro sichere Produkte konstruiert und herstellt, sind Sicherheits- und Bedienungsschilder Sie selbst für den korrekten und sicheren Betrieb des Technische Daten Produktes verantwortlich.
- Seite 3 Sicherheit Sicherheits- und Bedienungsschilder Die Bediener können die Sicherheits- und Bedienungsschilder leicht erkennen; sie befinden sich im Gefahrenbereich. Wechseln Sie alle beschädigten oder verlorenen Schilder aus. Teil-Nr. 93-8064 (Für CE) Teil-Nr. 67-7960 Gefahr—Lesen und Schnittgefahr für verstehen Sie die Hände oder Füße— Bedienungsanleitung, stellen Sie den Motor bevor Sie...
- Seite 4 Bedienungsanleitung Lesen Sie diese Anleitung vor der Inbetriebnahme. Ersatzteilkatalog Registrationskarte Bitte senden Sie die ausgefüllte Karte an Toro zurück. Gehen Sie nach dem Auspacken des Schneidwerks Stellen Sie sicher, dass alle Muttern und Schrauben festgezogen sind. wie folgt vor, damit Sie sicherstellen können, dass die Schneidwerke einwandfrei eingestellt sind.
- Seite 5 Prüfen Sie die Schnitthöhe sowie das Nivellieren Lagerabstand zu vergrößern oder zu verkleinern, der vorderen Walze nach. damit sich die Walze widerstandslos drehen kann und um das Lageraxialspiel zu beseitigen. Prüfen Sie den Abstand zwischen der Spindel und dem Untermesser nach. Wichtig Bei einem zu ausgeprägten Axialspiel kann es zum Ausfall der Dichtung kommen, was...
- Seite 6 Einstellen der Einstellschraube höchstens zwei Rasten weiter fest und prüfen, ob das Papier jetzt sauber Untermesser:Spindel-Parallelität geschnitten wird. Wenn nicht, machen Sie mit dem nächsten Schritt weiter. Zum Drehen der Einstellschraube am Untermesser benötigen Sie einen 19-mm-Schraubenschlüssel. Entfernen Sie die Gegengewichte von den Enden Jede Raste an der Einstellschraube bewegt das der Schneidwerke.
- Seite 7 Schraube auf die gewünschte Schnitthöhe. Dieses Maß gilt von der Stirnseite der Lehre zur Bild 6 Unterseite des Schraubenkopfes. Sie können eine 1 . Walzenbügel Messlehre (Bestell-Nr. 98-1852) von Ihrem Toro- 2. Profilteil Vertragshändler beziehen. 3. Schnitthöhen-Einstellstift Bild 7 4. Stütz-Innensechskantschraube Stellen Sie die Stütz-Innensechskantschraube so...

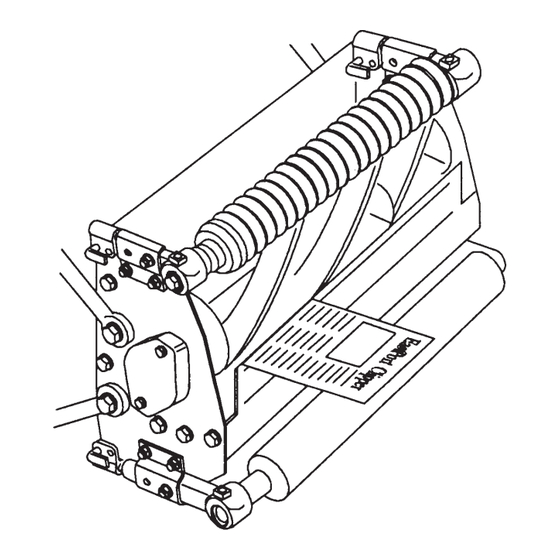

- Seite 8 befestigt wird (Bild 7). Kontrollieren der Untermesser:Spindeleinstellung Entfernen Sie die Splinte, mit denen die vorderen Schnitthöhen-Einstellstifte abgesichert werden Kontrollieren Sie, wenn die Schneidwerke an die und stecken diese in die gewünschte Einstellung Zugmaschine angekoppelt sind, ob das jeweilige (siehe vorderes Schnitthöhenschild). Schneidwerk ein Stück Zeitungspapier über seine gesamte Breite schneiden kann (dabei muss das Legen Sie die Lehre über die vorderen und hinteren...
- Seite 9 Schneidwerkstellung verlagert wird. Um gleichbleibende Schneidwerkstellungen erzielen In den bisher erläuterten Schritten wurde von einer zu können, empfiehlt Ihnen Toro nachdrücklich den Nennstellung ausgegangen, die bei den meisten Einsatz einer 2-Schrauben-Messlehre, Toro-Bestell- Rasenbedingungen gute Resultate erzielt. Aus der Nr. 98-1852 (Bild 10). Mit der ersten Schraube wird...
- Seite 10 Spindel stehen, jeweils eine Walze verändern Stellen Sie mit einer 2-Schrauben-Messlehre und dennoch die Parallelität beibehalten. (Toro-Bestell-Nr. 98-1852) die erste Schraube auf die gewünschte Schnitthöhe ein. Legen Sie die Messlehre über die vordere und hintere Walze. Der erste Schraubenkopf muss eng...
- Seite 11 Betrieb Anmerkung: Sie bestimmen die linke und rechte Halten Sie diesen leichten Kontakt jederzeit Wichtig Seite der Maschine von der normalen bei. Wenn der leichte Kontakt nicht beibehalten wird, Bedienungsposition aus. schärfen sich die Untermesser-/Spindelmesserkanten nicht ausreichend, d.h. der Einsatz führt zu stumpfen Schneidwerkmerkmale Schnittkanten.
- Seite 12 Mähstellung und waschen alle Schleifpasten- Rückstände von den Schneidwerken ab. Anmerkung: Weitere Anleitungen und Vorgänge zum Schärfen Schleifen finden Sie im Toro-Handbuch Schärfen von Spindel- und Sichelmähern, Formular-Nr. 80-300SL. GEFAHR Anmerkung: Feilen Sie die Vorderseite des Untermessers zum Herbeiführen einer besseren Die Spindeln können sich beim Schärfen festfahren...
- Seite 13 1-Punkt-Federeinstellung Sie müssen sicherstellen, wenn Sie die 1-Punkt- Einstellgruppe (Bild 15) zur Wartung entfernen, dass die Feder zwischen den Scheiben auf eine Länge von 22 mm zusammengedrückt wird. Sie führen diese Einstellung durch Festziehen der Mutter auf der Welle des 1-Punkt-Einstellrads durch. Anmerkung: Das Gewinde der 1-Punkt- Einstellgruppe ist linksgängig.
