ANSCHLUß DER KABEL
6.1 Lecksuche
Warnung: Überprüfen Sie nach dem Zuwasserlassen Ihres Bootes, ob durch die Bohrlöcher Ihrer Montage kein
Wasser in das Boot eindringt und wiederholen Sie diese Überprüfung nach einigen Stunden und in den Folgetagen.
7 Anschluß der Kabel
Der Geber wird über eine Anschlußbox, die einen Verstärker für das Echolot enthält, mit dem Anzeigegerät verbunden.
Öffnen Sie die Anschlußbox und ziehen Sie die Platine heraus. Das Geberkabel wird an die Klemmleiste lt. Abbildung 5
angeschlossen. Der Stecker des Verbindungskabels wird an der Anschlußbox aufgesteckt und am Anzeigegerät lt.
Abbildung 5 angeschlossen.
Achtung: Stecken Sie das Kabel vom Geber durch die Abdeckung der Anschlußbox bevor Sie das Kabel anschließen
!
Kabelfarben :
Stromversorgung:
rot:
+12 V
schwarz:
Minus
weiß gelb
Schirm
schwarz
blau
weiß
grün
braun
rot
Minus
+12 V

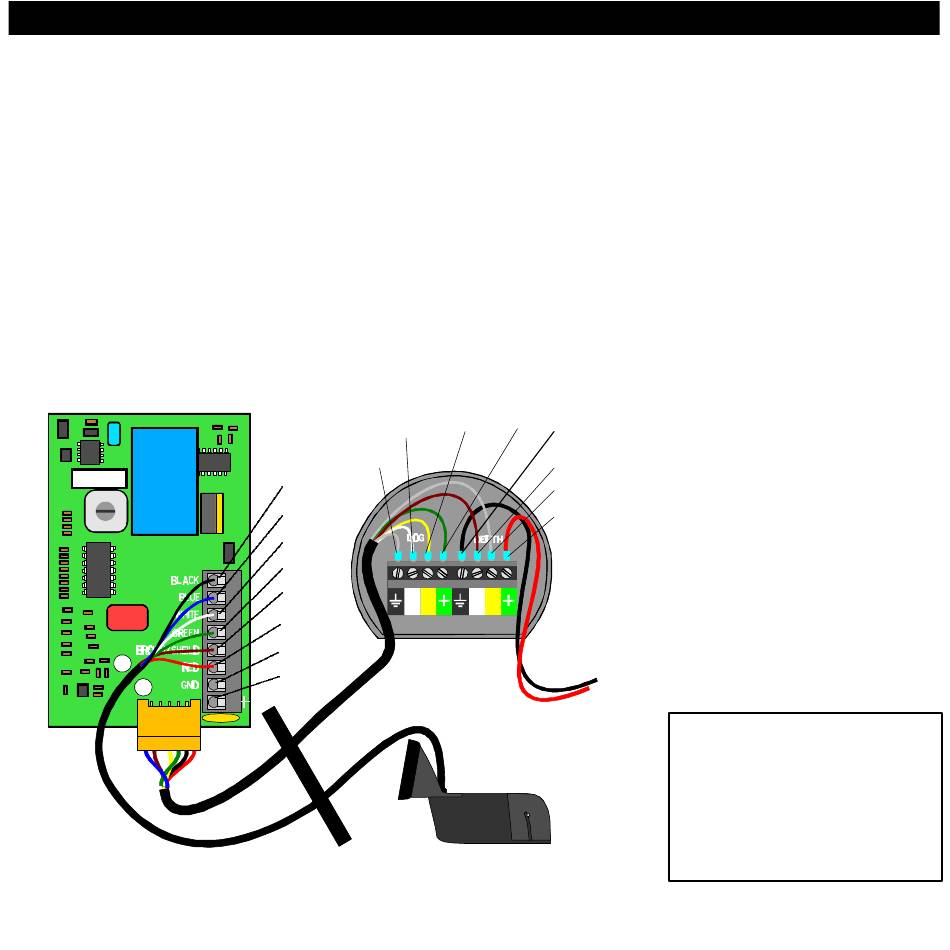

Abbildung 5: Anschluß der Kabel
grün
rot
braun
grau
schwarz
Deutch
Anschlußbox zum Instrument:
grün:
+12V
Abschirmung:
Minus
weiß:
Temperatur
gelb:
Logimpuls
braun:
Echoimpuls
Grau:
Sendeimpuls
