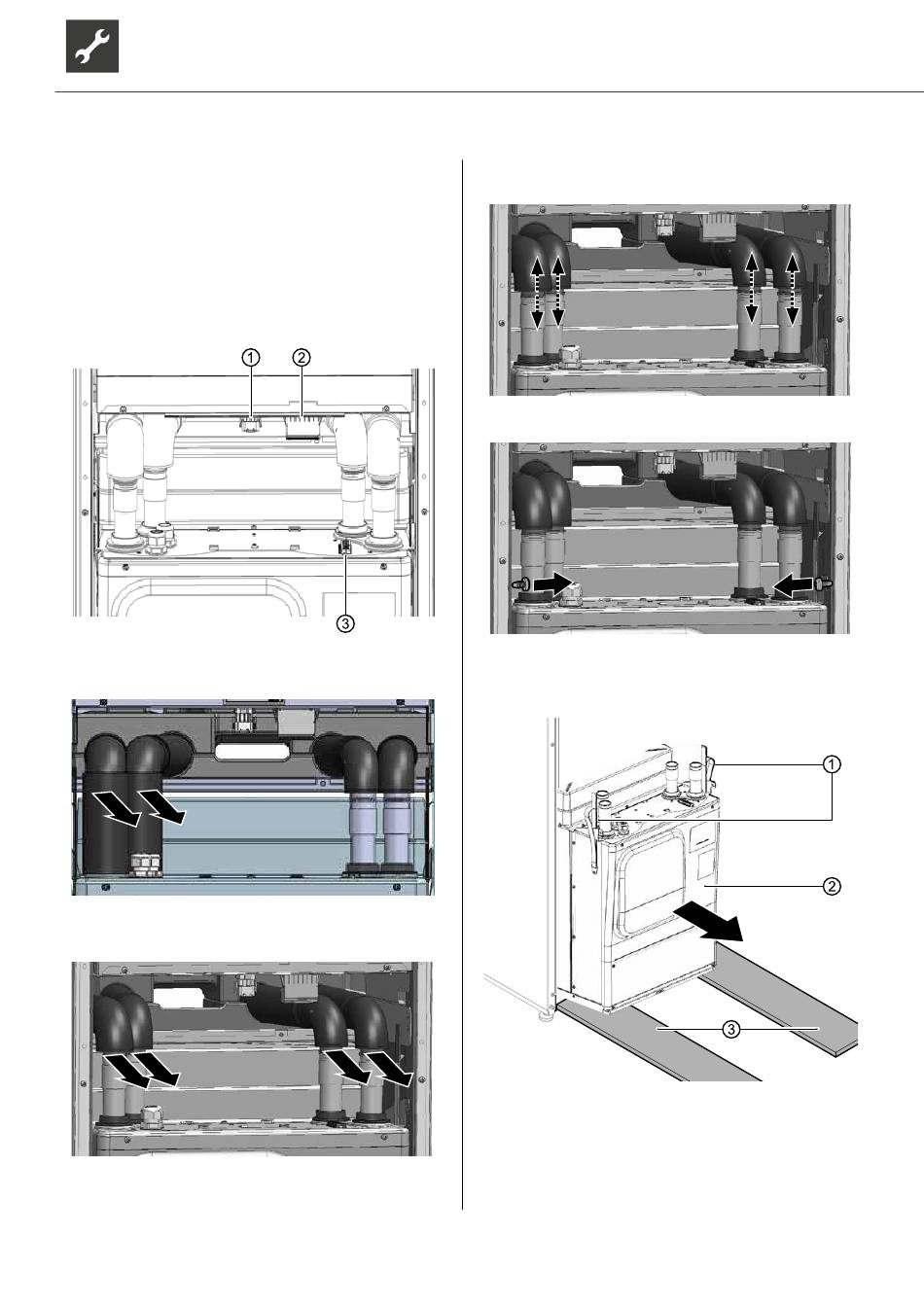

6. Elektrische Anschlüsse trennen:
● Stecker (①) unten am elektrischen Schaltka-
sten abziehen.
● Stecker (②) unten am elektrischen Schaltka-
sten abziehen. Dazu die Schaltkastenabde-
ckung abnehmen und den Stecker von innen
lösen.
● Schwarzen Rechteckstecker (③) oben auf der
Modulbox herausziehen.
7. Isolierungen an den Hydraulikverbindungen ab-
nehmen.
8. 4 Klammern an den Hydraulikverbindungen ent-
fernen.
12
9. Hydraulikverbindungen trennen, dazu die Rohre
so weit wie nötig auseinander drücken.
10. 2 seitliche Halteschrauben entfernen.
11. Um den Boden zu schützen und die Modulbox (②)
leichter bewegen zu können: Bretter (③) unterle-
gen, z. B. vom Verpackungsmaterial.
