Typenschild
Typenschilder sind an folgenden Stellen des Geräts
angebracht:
●
hinten an der Außenwand
●
links auf der Modulbox
Das Typenschild enthält ganz oben folgende Infor-
mationen:
●
Gerätetyp, Artikelnummer
●
Seriennummer, Geräteindex
Weiterhin enthält das Typenschild eine Übersicht
über die wichtigsten technischen Daten.

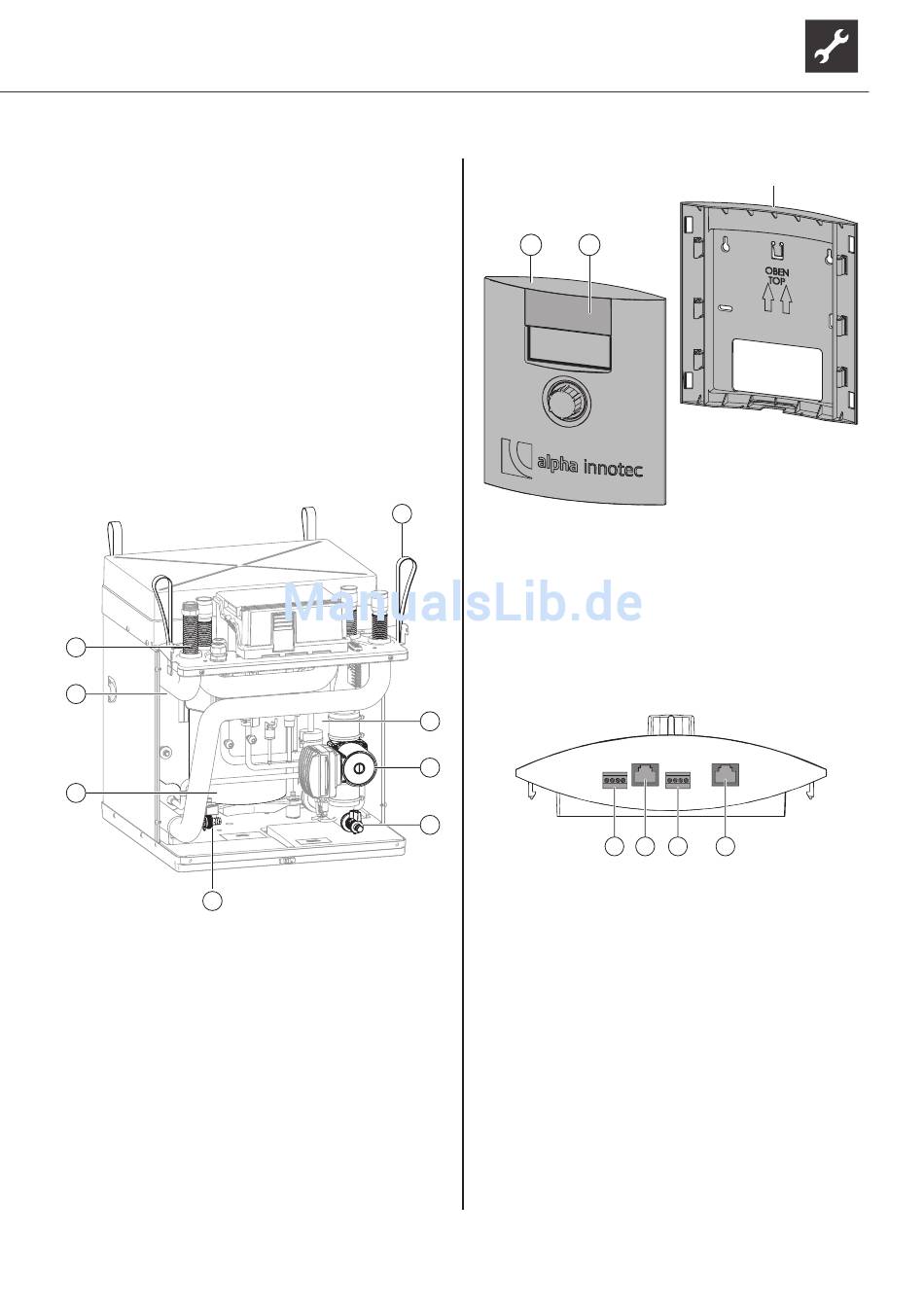

Modulbox
3
2
1
8
1
Verdichter
2 Verflüssiger
3 Schwingungsentkopplung (4x)
4 Traglasche (4x)
5
Verdampfer
6
Wärmequellen-Umwälzpumpe
7
Füll- und Entleerhahn Wärmequelle
8
Füll- und Entleerhahn Heizung
Technische Änderungen vorbehalten | 83056800dDE – Originalbetriebsanleitung | ait-deutschland GmbH
Bedieneinheit
1
4
1
Bedienteil
2
Hochschiebbare Klappe vor USB-Anschluss
(für qualifiziertes Personal für Software-
Updates und zum Datenloggen)
3 Wandhalterung (nur nötig bei Wandmontage)
Unterseite Bedienteil
5
6
7
1 RBE (RS 485)
2
Anschluss Netzwerkkabel
3
Anschluss LIN-Bus-Kabel zur Wärmepumpe
4
nicht belegt
2
1
2
3
4
3
7
