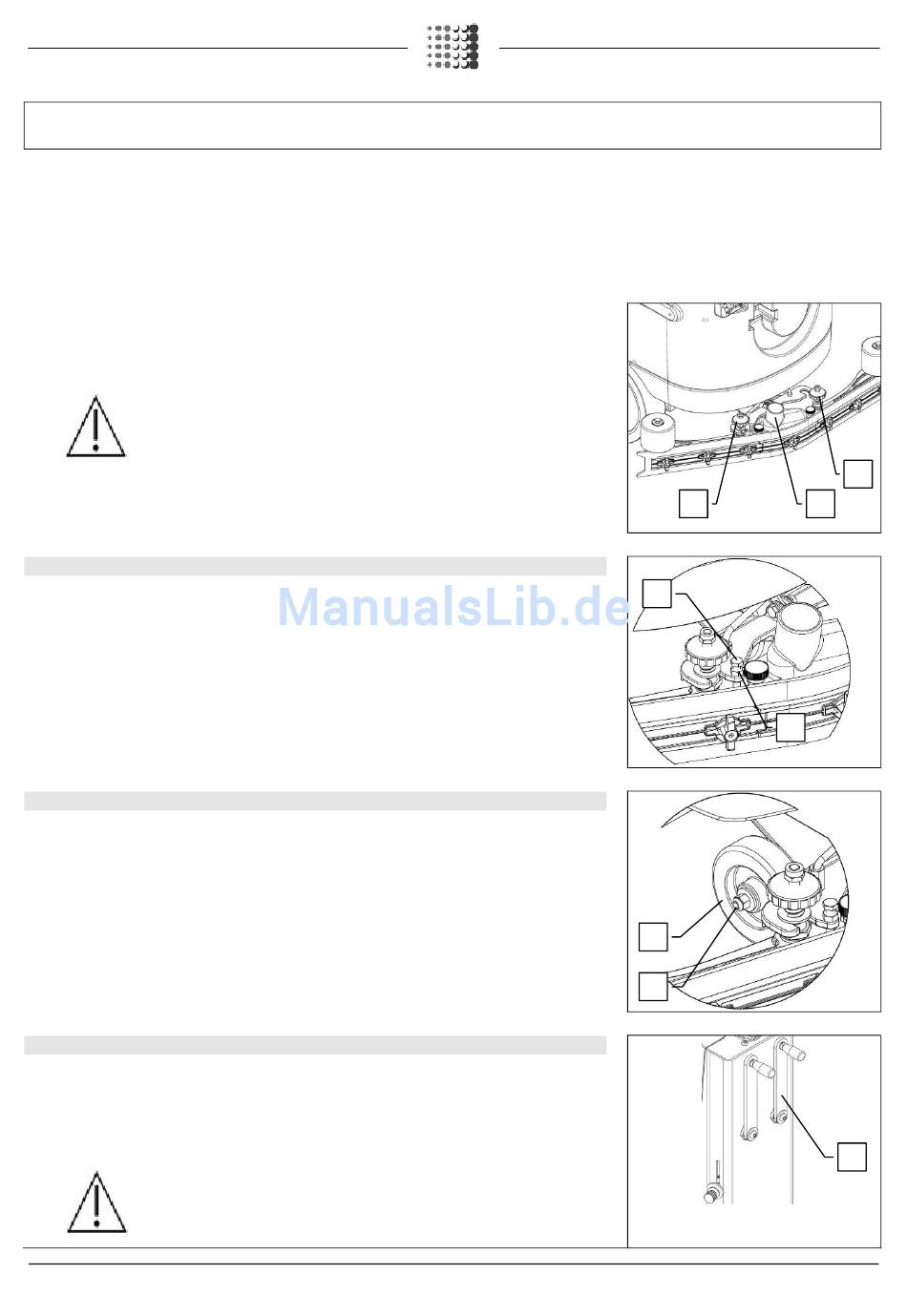

3. Ziehen Sie den Schlüssel ab
4. Schrauben Sie die auf der Vormontage des Saugfußes vorhandenen Griffe (2) und (3) aus
5. Stecken Sie zuerst den linken Bolzen des Saugfußes in den linken Schlitz des Saugfußanschlusses
und schrauben Sie den Griff (2) fest, achten Sie dabei darauf, dass die Unterlegscheibe und die Feder
am oberen Teil der Saugfußhalterung anliegen
6. Stecken Sie den rechten Bolzen des Saugfußes in den rechten Schlitz des Saugfußanschlusses und
schrauben Sie den Griff (3) fest, achten Sie dabei darauf, dass die Unterlegscheibe und die Feder am
oberen Teil der Saugfußhalterung anliegen
7. Stecken Sie den Saugschlauch in die Muffe (4) des Saugfußes
ACHTUNG: Diese Arbeiten dürfen nur mit Handschuhen durchgeführt werden,
um sich vor einer möglichen Berührung mit Kanten oder scharfen
Metallgegenständen zu schützen.

23. EINSTELLUNG DER NEIGUNG DES SAUGFUSSES

Während der Fahrt muss der hintere Gummistreifen gleichmäßig auf der ganzen Länge um ca. 5 mm leicht
nach hinten gebogen sein. Wenn die Wölbung des Gummis am Mittelteil erhöht werden muss, ist ein
Neigen des Saugfußkörpers erforderlich, und hierzu wie folgt vorgehen:
1. Lösen Sie die Gegenmutter (1)
2. Drehen Sie für eine höhere Krümmung des Gummis am Mittelteil des Saugfußes die Schraube (2) im
Uhrzeigersinn.
3. Ziehen Sie nach erfolgter Einstellung die Gegenmutter (1) fest
24. EINSTELLEN DER SAUGFUßHÖHE
Die Saugfußhöhe muss in Abhängigkeit der Gummiabnutzung eingestellt werden.
Für die Einstellung wie folgt vorgehen:
1. Lösen Sie die Befestigungsmuttern (1)
2. Heben oder senken Sie die Rädchen (2), indem Sie sie in dem in der Saugfußhalterung vorhandenen
Schlitz gleiten lassen
3. Arretieren Sie das Rädchen durch Festziehen der Muttern (1), sobald die gewünschte Höhe erreicht ist.
Hinweis: Zum leichteren Arbeiten senken Sie den Saugfuß komplett ab und legen Sie einen einige
Millimeter starken Abstandhalter (zwischen 2 und 4 cm je nach Gummityp) unter das Rädchen.
25. MONTAGE DER BÜRSTEN
Für die Montage der Bürsten des Bürstenkopfgestells gehen Sie wie folgt vor:
1. Für die Bewegung des Bürstenkopfes entgegen dem Uhrzeigersinn heben Sie den Bürstenkopf durch
Drehen des rechten Hebels (1) an
2. Drehen Sie den Schlüssel des Hauptschalters im Uhrzeigersinn auf "1"
ACHTUNG: Prüfen Sie während dieses Vorgangs, dass sich keine Gegenstände
oder Personen in der Nähe der Bürste befinden.
VORBEREITUNG DER MASCHINE
