- Seite 1 RFP1 Benutzerhandbuch www.renishaw.de RFP1 Benutzerhandbuch Dokumenten-Artikelnummer H-1000-5405-02-A Veröffentlicht 02 2021...
-
Seite 2: Allgemeine Informationen
C:\Program Files (x86)\Renishaw\UCC\Utilities\UCCassist Mark II\Firmware\RFP\Licences WEEE-Richtlinie Der Gebrauch dieses Symbols auf Produkten von Renishaw und/oder den beigefügten Unterlagen gibt an, dass das Produkt nicht mit allgemeinem Haushaltsmüll entsorgt werden darf. Es liegt in der Verantwortung des Endverbrauchers, dieses Produkt zur Entsorgung an speziell dafür vorgesehene Sammelstellen für Elektro‐... - Seite 3 Renishaw Messtaster und zugehörige Systeme sind Präzisionswerkzeuge für hochgenaue Messungen. Behandeln Sie diese mit größter Sorgfalt. Änderungen an Renishaw‐Produkten Renishaw behält sich das Recht vor, Hard‐ und Softwareprodukte sowie deren Dokumentation zu verbessern, zu ändern oder zu modifizieren ohne die Verpflichtung, Änderungen an zuvor verkauften oder ausgelieferten Produkten vorzunehmen. Angaben zur Eintragung des Unternehmens Renishaw plc.
- Seite 4 RFP1 Benutzerhandbuch www.renishaw.de Patente Merkmale des RFP‐Systems und ähnlicher Produkte ﴾wie z. B. REVO‐2﴿, Zubehör und Verfahren von Renishaw sind durch ein oder mehrere der folgenden Patente oder Patentanwendungen geschützt: CN101821578 EP2183544 IN291277 JP5485889 US8792707 WO2018/020244 CN101821579 EP2183545 IN296064 JP5689681...
-
Seite 5: Produktkonformität
Wohngegend kann störende Wirkungen hervorrufen, die der Anwender auf eigene Kosten zu beseitigen hat. Hinweise für den Benutzer ﴾47 CFR 15.21﴿ Der Anwender wird darauf hingewiesen, dass jegliche Veränderungen oder Umbauten, die nicht ausdrücklich durch Renishaw plc oder eine autorisierte Vertretung genehmigt wurden, die Erlaubnis zum Betrieb des Gerätes erlöschen lassen. -
Seite 6: Reach-Verordnung
Die gemäß Artikel 33 Absatz 1 der Verordnung ﴾EG﴿ Nr. 1907/2006 ﴾„REACH“﴿ erforderlichen Angaben über Erzeugnisse, die gefährliche Stoffe enthalten, sind erhältlich unter: www.renishaw.de/REACH China RoHS Für die vollständige Einsicht der China RoHS wenden Sie sich bitte an Renishaw plc oder besuchen Sie www.renishaw.de/ChinaRoHSCMM. Veröffentlicht 02 2021... - Seite 7 RFP1 Messtaster LED-Emissionen Der RFP1 Messtaster enthält Hochleistungs‐LEDs und sollte im Falle einer größeren Beschädigung eines Bauteils des Tasters nicht mehr verwendet werden. Unterbrechen Sie in einem solchen Fall sofort die Stromzufuhr und entfernen Sie die Teile; sie dürfen nicht wiederverwendet werden.
-
Seite 8: Umgebungsbedingungen
Der REVO-2 Kopf und die Tasterelektronik werden mit der Steuerung UCC S5 betrieben. Die Kopfmotoren werden vom SPA3 angesteuert. Das VPCP wird von einem separaten Netzteil versorgt, das von Renishaw geliefert wird. Eine zusätzliche Durchlichtbeleuchtung wird von einem separaten Netzteil versorgt, das von Renishaw geliefert wird. Weitere Netzanschlüsse sind nicht erforderlich. - Seite 9 RFP1 Benutzerhandbuch www.renishaw.de Referenzen und damit verbundene Dokumente Die folgenden Renishaw Dokumente werden in diesem Dokument als Referenz genannt oder könnten als Quelle für weitere Informationen dienlich sein. Diese können von unserer Website www.renishaw.de heruntergeladen werden. Titel Dokument-Nr. Installations- und Benutzerhandbuch: REVO-2...
-
Seite 10: Systembeschreibung

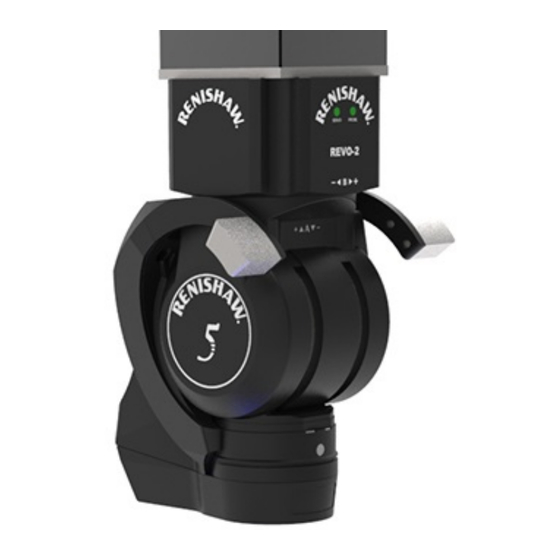

Systembeschreibung ® Der REVO Streifenlichtprojektionssensor ﴾RFP1﴿ ist ein berührungsloser Messtaster mit strukturierter Beleuchtung für das REVO System und bietet hochgenaue Messungen der Oberflächentopologie auf einer unbegrenzten 5‐Achsen KMG‐Positionierplattform an. RFP1 erhöht die Multisensor‐Funktion des REVO Systems, das jetzt auch austauschbare taktil scannende, berührend‐schaltende, Rauheits‐, berührungslos mit strukturierter Beleuchtung messende und optische Taster umfasst. - Seite 11 RFP1 Benutzerhandbuch www.renishaw.de Funktionsprinzip RFP1 projiziert ein Schreifenlichtmuster auf die Oberfläche eines Teils und die Kamera macht Aufnahmen der Musterdeformation, die durch die Oberflächentopologie entsteht. Auf einer flachen Ebene wird das Muster gleichmäßig sein: Änderungen in der Oberflächentopologie verursachen Deformationen des Musters:...
- Seite 12 RFP1 Benutzerhandbuch www.renishaw.de Die Änderung der Streifenstärke an jedem Punkt wird für die Berechnung der absoluten 3D Position dieses Punktes auf der Teileoberfläche verwendet. Ein Feld an XYZ‐Positionsdatenpunkten wird für jedes erfasste Lichtmuster mit bis zu 640.000 Punkten pro Aufnahme zurückgesandt.
-
Seite 13: Systemkomponenten Im Überblick
RFP1 Benutzerhandbuch www.renishaw.de Systemkomponenten im Überblick Nummer Beschreibung Artikelnummer REVO-2 Tastkopf A-5759-0001 RFP1 Messtaster A-5417-0010 FA10 Kalibriernormal A-5417-0021 VPCP Ablageplatz für den Sensor A-5378-0081 Veröffentlicht 02 2021... - Seite 14 Der Sensor ist automatisch mit anderen Messsystemen über den temperierten VPCP Wechselports austauschbar. FA10 Kalibriernormal Das FA10 ist ein optisches Kalibriernormal, das zur Kalibrierung des RFP1 verwendet wird. RSP2 wird mit diesem Normal eingesetzt, um RFP1 mit weiteren Sensoren, innerhalb desselben Koordinatensystems, zu verbinden. Das Lichtmuster des RFP1 wird anhand einer Keramikplatte mit einer engen Ebenheitstoleranz kalibriert.
- Seite 15 RFP1 Benutzerhandbuch www.renishaw.de Maßangaben RFP1 VPCP Veröffentlicht 02 2021...
- Seite 16 RFP1 Benutzerhandbuch www.renishaw.de FA10 Veröffentlicht 02 2021...
-
Seite 17: Manuelle Montage / Demontage Des Rfp1 Am/Vom Revo
Wechselroutine durchgeführt werden. Falls eine manuelle Montage / Demontage des RFP1 notwendig ist, sollte wie folgt vorgegangen werden: 1. Richten Sie die Vorderseite des Kopfes zum Messtaster aus ﴾achten Sie auf die „Renishaw“ Gravierung an der Seite des Messtasters oder gegebenenfalls auf die Ausrichtmarkierung). -
Seite 18: Rfp1 Kalibrierung
FA10 Kalibriernormal Die vom RFP1 erfassten Daten befinden sich im selben Koordinatensystem, wie die Daten, die über berührende REVO‐2 Taster erfasst werden. Das FA10 Normal wird zur Kalibrierung von RFP1 verwendet und stellt die Verbindung zwischen RFP1 und dem taktilen Koordinatensystem her. - Seite 19 Kalibrierung eines RFP1 1. Zu Beginn des Kalibriervorgangs fährt der RFP1 von seiner aktuellen Position in die im FA10 Dialogfenster angegebenen sicheren Position. Der Anwender muss vor einer Kalibrierung sicherstellen, dass es zwischen der aktuellen Position und der FA10 sicheren Position eine klare Sichtverbindung gibt 2.
-
Seite 20: Das Fa10 Kalibriernormal Am Kmg Befestigen
Das FA10 Kalibriernormal wurde für die Befestigung in einer festen Position am KMG‐Tisch entwickelt. Es ermöglicht die genaue und reproduzierbare Kalibrierung des RFP1. Die folgenden Abbildungen zeigen, wie das FA10 am KMG-Tisch zu befestigen ist. 1. Suchen Sie eine passende Gewindebohrung am KMG-Tisch. -
Seite 21: Installation
RFP1 Benutzerhandbuch www.renishaw.de Installation Das VPCP am MRS/MRS2 Wechselsystem befestigen Die temperierten VPCP Ablageplätze können an einem MRS oder MRS2 Wechselsystem angebracht werden. Sie sollten unter Beachtung des nachfolgend beschriebenen Verfahrens an der MRS/MRS2 Schiene befestigt werden, vorausgesetzt natürlich, dass das MRS/MRS2 Wechselsystem richtig installiert wurde. -
Seite 22: Abstandseinstellungen Für Rfp1
RFP1 Benutzerhandbuch www.renishaw.de Abstandseinstellungen für RFP1 Verwenden Sie das MPS2 Tool als Abstandshalter für die richtige Positionierung eines VPCP mit einem RFP1, neben angrenzenden Ablageplätzen. Die folgende Tabelle zeigt die richtige Ausrichtung des Abstandshalters für die Anbringung des jeweiligen Ablageplatzes. - Seite 23 VPCP an ein Netzteil anschließen Die Verwendung eines anderen Netzteils als des von Renishaw gelieferten ist nicht empfehlenswert. Für das Netzteil sind DC Verlängerungskabel erhältlich. Sie sollten aber nicht länger als 15 m sein, da sonst Leistungseinbußen möglich sind.
-
Seite 24: Vpcp Schalterstellungen
RFP1 Benutzerhandbuch www.renishaw.de VPCP Schalterstellungen Die Temperatur kann mithilfe des Drehschalters auf der Rückseite des Ablageplatzes geregelt werden: Position Beschreibung 0 - 3 Für zukünftige Anwendungen reserviert 4 (Werkseinstellung) Geeignet für die spezifizierte Systemtemperatur 5 - 9 Für zukünftige Anwendungen reserviert HINWEIS: Bitte ändern Sie die Einstellungen nicht ohne Rücksprache mit Ihrem Lieferanten. -
Seite 25: Reinigung Des Rfp Systems
Es empfiehlt sich, diese Bauteile vor der ersten Verwendung und anschließend regelmäßig zu reinigen. Ein Reinigungs‐Kit für Präzisionskugellagerungen und Permanentmagneten ist bei Ihrem Renishaw‐Lieferanten erhältlich ﴾Artikelnummer A‐ 1085-0016). Es beinhaltet Streifen gelber Knetmasse. Verwenden Sie die gelbe Knetmasse, um die Elemente zu reinigen, die durch die mit [1] nummerierten Pfeile in der Abbildung unten angezeigt werden. -
Seite 26: Optische Fenster
Optische Fenster Das optische Fenster [3] des RFP1 sollte mit einem Reinigungskit für optische Linsen gesäubert werden, um Ablagerungen auf den Fenstern zu entfernen. Bei anhaltender Verschmutzung sollte das optische Fenster vorsichtig mit einem faserfreien Reinigungsstäbchen und hochreinem Isopropylalkohol ﴾IPA﴿ abgewischt werden. Dabei ist äußerst vorsichtig vorzugehen, um die optische Beschichtung nicht zu beschädigen und das Glas nicht zu zerkratzen. -
Seite 27: Technische Begriffe
Die Messtasterlänge ist die Distanz zwischen der A‐Achsen‐Mitte des REVO‐2 Tastkopfes und der Mitte des Messvolumens. Dies entspricht der Messtasterlänge der RSP2 und RSP3 Taster. Abstand ist die Distanz zwischen dem Ende des RFP1 und der Ebene in der Mitte des Messvolumens. - Seite 28 RFP1 Benutzerhandbuch www.renishaw.de Messvolumen Daten werden von den Oberflächen innerhalb des Messvolumens sowie mit Sichtverbindung zum Projektor und der Kamera zurückgesandt. Es werden keine Daten des Lichtmusters zurückgesandt, die auf Bereiche außerhalb dieses Volumens fallen. Veröffentlicht 02 2021...
- Seite 29 Renishaw GmbH +49 7127 9810 KarlBenz Straße 12 +49 7127 88237 72124 Pliezhausen Deutschland www.renishaw.de/cmmsupport Kontaktinformationen finden Sie unter www.renishaw.de/Renishaw-Weltweit Veröffentlicht 02 2021...
