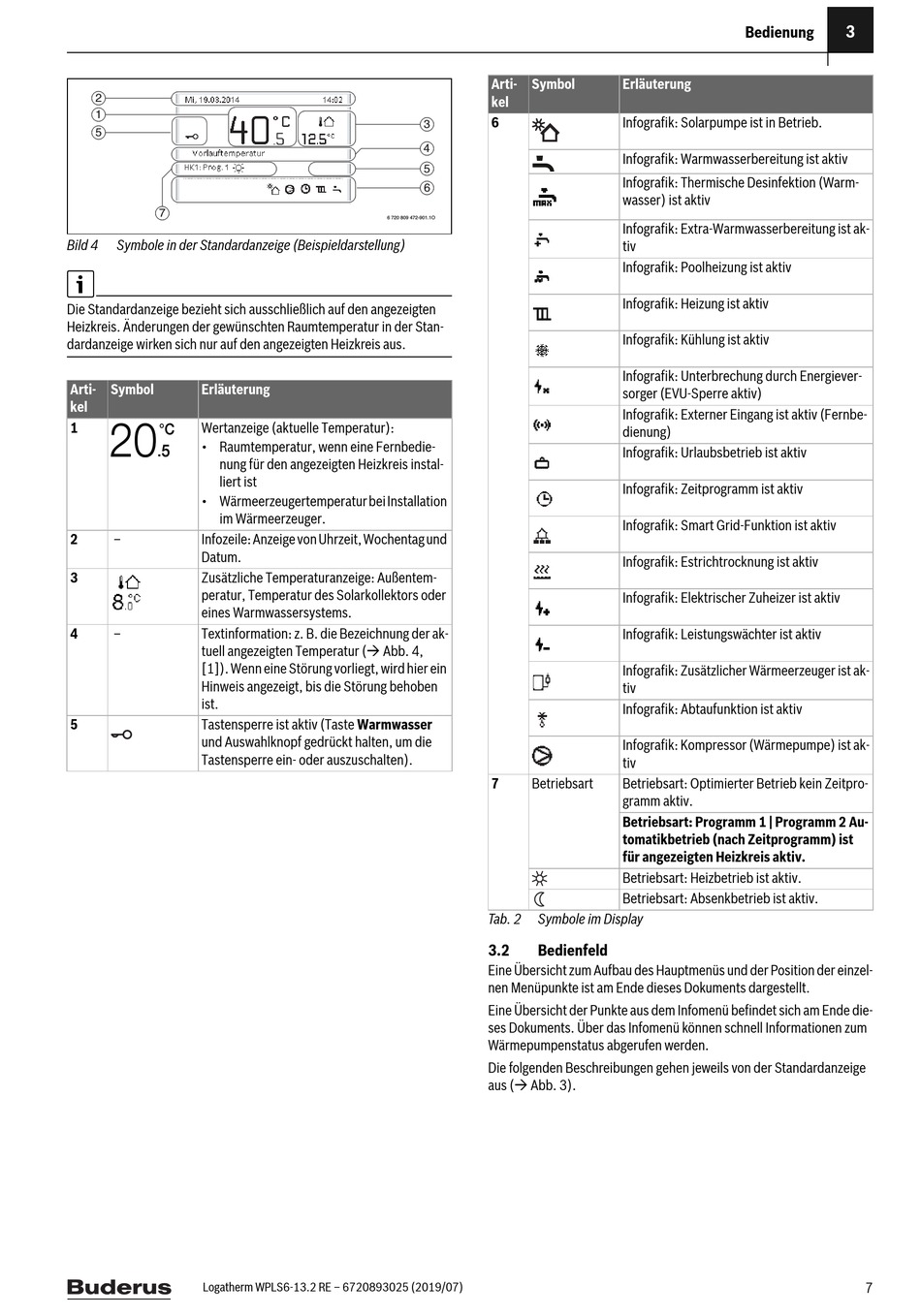

Bild 4 Symbole in der Standardanzeige (Beispieldarstellung)
Die Standardanzeige bezieht sich ausschließlich auf den angezeigten
Heizkreis. Änderungen der gewünschten Raumtemperatur in der Stan-
dardanzeige wirken sich nur auf den angezeigten Heizkreis aus.
Arti- Symbol Erläuterung
kel
1 Wertanzeige (aktuelle Temperatur):
• Raumtemperatur, wenn eine Fernbedie-
nung für den angezeigten Heizkreis instal-
liert ist
• Wärmeerzeugertemperatur bei Installation
im Wärmeerzeuger.
2 – Infozeile: Anzeige von Uhrzeit, Wochentag und
Datum.
3 Zusätzliche Temperaturanzeige: Außentem-
peratur, Temperatur des Solarkollektors oder
eines Warmwassersystems.
4 – Textinformation: z. B. die Bezeichnung der ak-
tuell angezeigten Temperatur ( Abb. 4,
[1]). Wenn eine Störung vorliegt, wird hier ein
Hinweis angezeigt, bis die Störung behoben
ist.
5 Tastensperre ist aktiv (Taste Warmwasser
und Auswahlknopf gedrückt halten, um die
Tastensperre ein- oder auszuschalten).
Logatherm WPLS6-13.2 RE – 6720893025 (2019/07)
Arti- Symbol
kel
6
3
4
5
6
6 720 809 472-901.1O
7 Betriebsart
Tab. 2 Symbole im Display
3.2

Bedienfeld

Eine Übersicht zum Aufbau des Hauptmenüs und der Position der einzel-
nen Menüpunkte ist am Ende dieses Dokuments dargestellt.
Eine Übersicht der Punkte aus dem Infomenü befindet sich am Ende die-
ses Dokuments. Über das Infomenü können schnell Informationen zum
Wärmepumpenstatus abgerufen werden.
Die folgenden Beschreibungen gehen jeweils von der Standardanzeige
aus ( Abb. 3).
Bedienung
Erläuterung
Infografik: Solarpumpe ist in Betrieb.
Infografik: Warmwasserbereitung ist aktiv
Infografik: Thermische Desinfektion (Warm-
wasser) ist aktiv
Infografik: Extra-Warmwasserbereitung ist ak-
tiv
Infografik: Poolheizung ist aktiv
Infografik: Heizung ist aktiv
Infografik: Kühlung ist aktiv
Infografik: Unterbrechung durch Energiever-
sorger (EVU-Sperre aktiv)
Infografik: Externer Eingang ist aktiv (Fernbe-
dienung)
Infografik: Urlaubsbetrieb ist aktiv
Infografik: Zeitprogramm ist aktiv
Infografik: Smart Grid-Funktion ist aktiv
Infografik: Estrichtrocknung ist aktiv
Infografik: Elektrischer Zuheizer ist aktiv
Infografik: Leistungswächter ist aktiv
Infografik: Zusätzlicher Wärmeerzeuger ist ak-
tiv
Infografik: Abtaufunktion ist aktiv
Infografik: Kompressor (Wärmepumpe) ist ak-
tiv
Betriebsart: Optimierter Betrieb kein Zeitpro-
gramm aktiv.
Betriebsart: Programm 1 | Programm 2 Au-
tomatikbetrieb (nach Zeitprogramm) ist
für angezeigten Heizkreis aktiv.
Betriebsart: Heizbetrieb ist aktiv.
Betriebsart: Absenkbetrieb ist aktiv.
