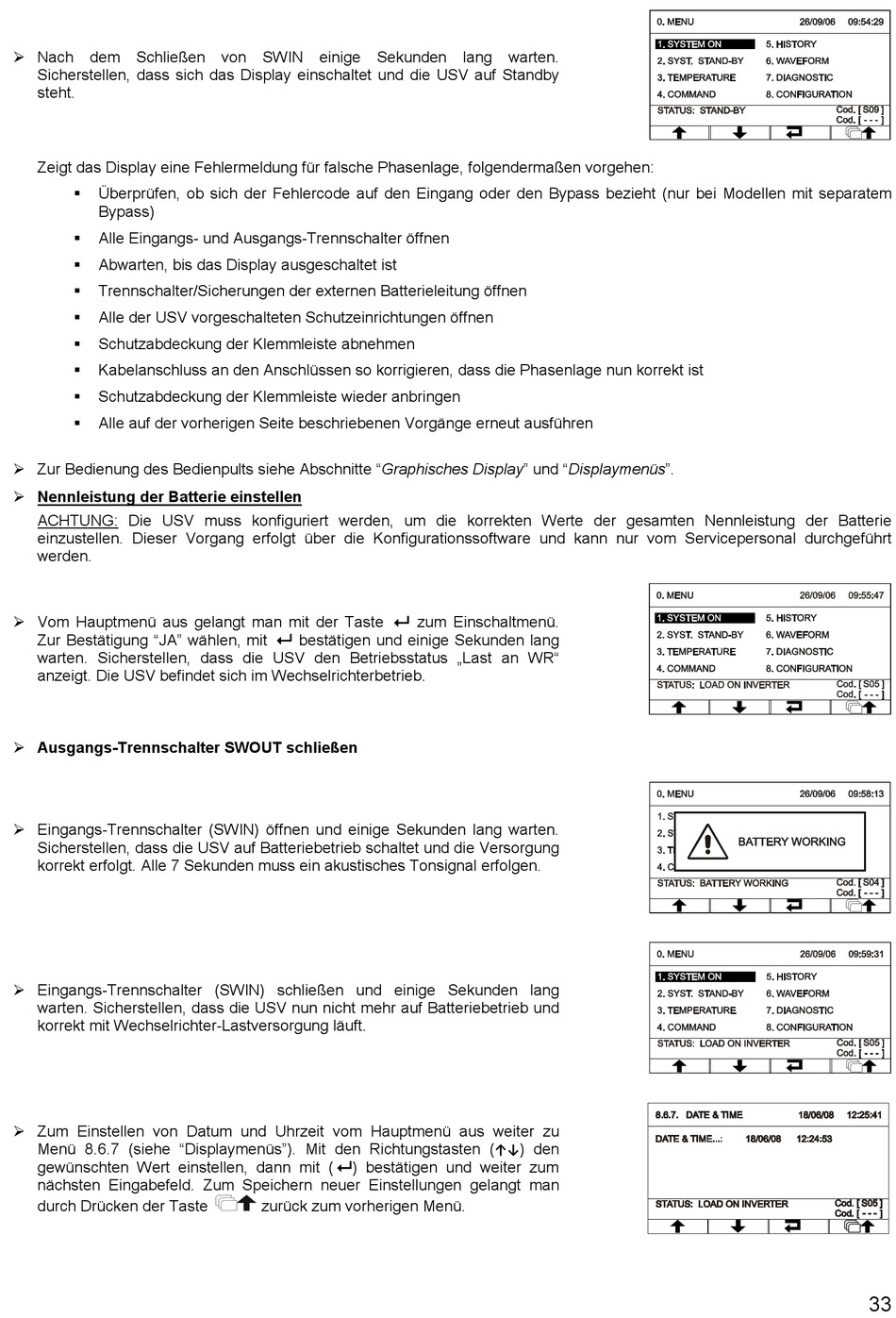

Nach dem Schließen von SWIN
Sicherstellen, dass sich das Display einschaltet und die USV auf Standby
steht.
Zeigt das Display eine Fehlermeldung für falsche Phasenlage, folgendermaßen vorgehen:
Überprüfen, ob sich der Fehlercode auf den Eingang oder den Bypass bezieht (nur bei Modellen mit separatem
Bypass)
Alle Eingangs- und Ausgangs-Trennschalter öffnen
Abwarten, bis das Display ausgeschaltet ist
Trennschalter/Sicherungen der externen Batterieleitung öffnen
Alle der USV vorgeschalteten Schutzeinrichtungen öffnen
Schutzabdeckung der Klemmleiste abnehmen
Kabelanschluss an den Anschlüssen so korrigieren, dass die Phasenlage nun korrekt ist
Schutzabdeckung der Klemmleiste wieder anbringen
Alle auf der vorherigen Seite beschriebenen Vorgänge erneut ausführen
Zur Bedienung des Bedienpults siehe Abschnitte "Graphisches Display" und "Displaymenüs".
Nennleistung der Batterie einstellen
ACHTUNG: Die USV muss konfiguriert werden, um die korrekten Werte der gesamten Nennleistung der Batterie
einzustellen. Dieser Vorgang erfolgt über die Konfigurationssoftware und kann nur vom Servicepersonal durchgeführt
werden.
Vom Hauptmenü aus gelangt man mit der Taste
Zur Bestätigung "JA" wählen, mit
warten. Sicherstellen, dass die USV den Betriebsstatus „Last an WR"
anzeigt. Die USV befindet sich im Wechselrichterbetrieb.
Ausgangs-Trennschalter SWOUT schließen
Eingangs-Trennschalter (SWIN) öffnen und einige Sekunden lang warten.
Sicherstellen, dass die USV auf Batteriebetrieb schaltet und die Versorgung
korrekt erfolgt. Alle 7 Sekunden muss ein akustisches Tonsignal erfolgen.
Eingangs-Trennschalter (SWIN) schließen und einige Sekunden lang
warten. Sicherstellen, dass die USV nun nicht mehr auf Batteriebetrieb und
korrekt mit Wechselrichter-Lastversorgung läuft.
Zum Einstellen von Datum und Uhrzeit vom Hauptmenü aus weiter zu
Menü 8.6.7 (siehe "Displaymenüs"). Mit den Richtungstasten (
gewünschten Wert einstellen, dann mit (
nächsten Eingabefeld. Zum Speichern neuer Einstellungen gelangt man
durch Drücken der Taste
einige
Sekunden lang
zum Einschaltmenü.
bestätigen und einige Sekunden lang
) bestätigen und weiter zum
zurück zum vorherigen Menü.
warten.
) den
↑↓
33
