4.4.6 DC-Anschlüsse (DC INPUT)

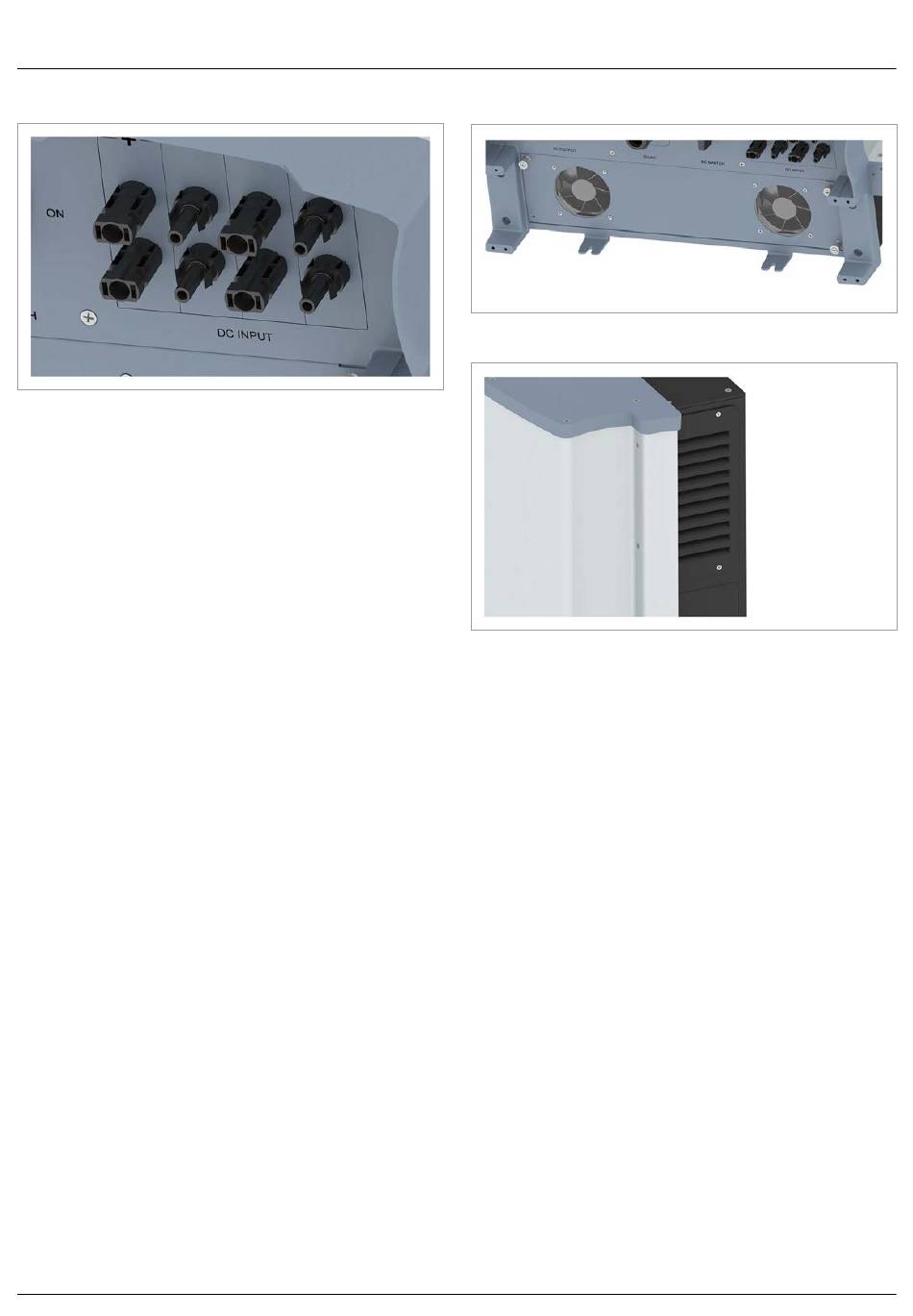

Abb. 4.7: Position der DC-Anschlüsse am Wechselrichter
An die DC-Anschlüsse werden die Solarmodule angeschlossen.
Benötigter Steckertyp:
● Multi-contact MC4 32.0017P0001-UR für DC+
● Multi-contact MC4 32.0016P0001-UR für DC–
4 Paar DC-Stecker sind im Lieferumfang enthalten.
Installations- und Betriebshandbuch für RPI M15A M20A Solar-Wechselrichter V1.0 2016-03-15
4.5 Lüfter und Luftaustritte
Abb. 4.8: Position der Lüfter am Wechselrichter
Abb. 4.9: Position der Luftaustritte am Wechselrichter
Über die Lüfter wird Umgebungsluft angesaugt und zur Kühlung
durch den Wechselrichter geleitet. Die erwärmte Luft wird über
die Luftaustritte wieder an die Umgebung abgegeben.
