7.6.3 Potenzialfreie Kontakte mit interner 12 V
Spannungsversorgung verdrahten
RS485-Klemmenblock

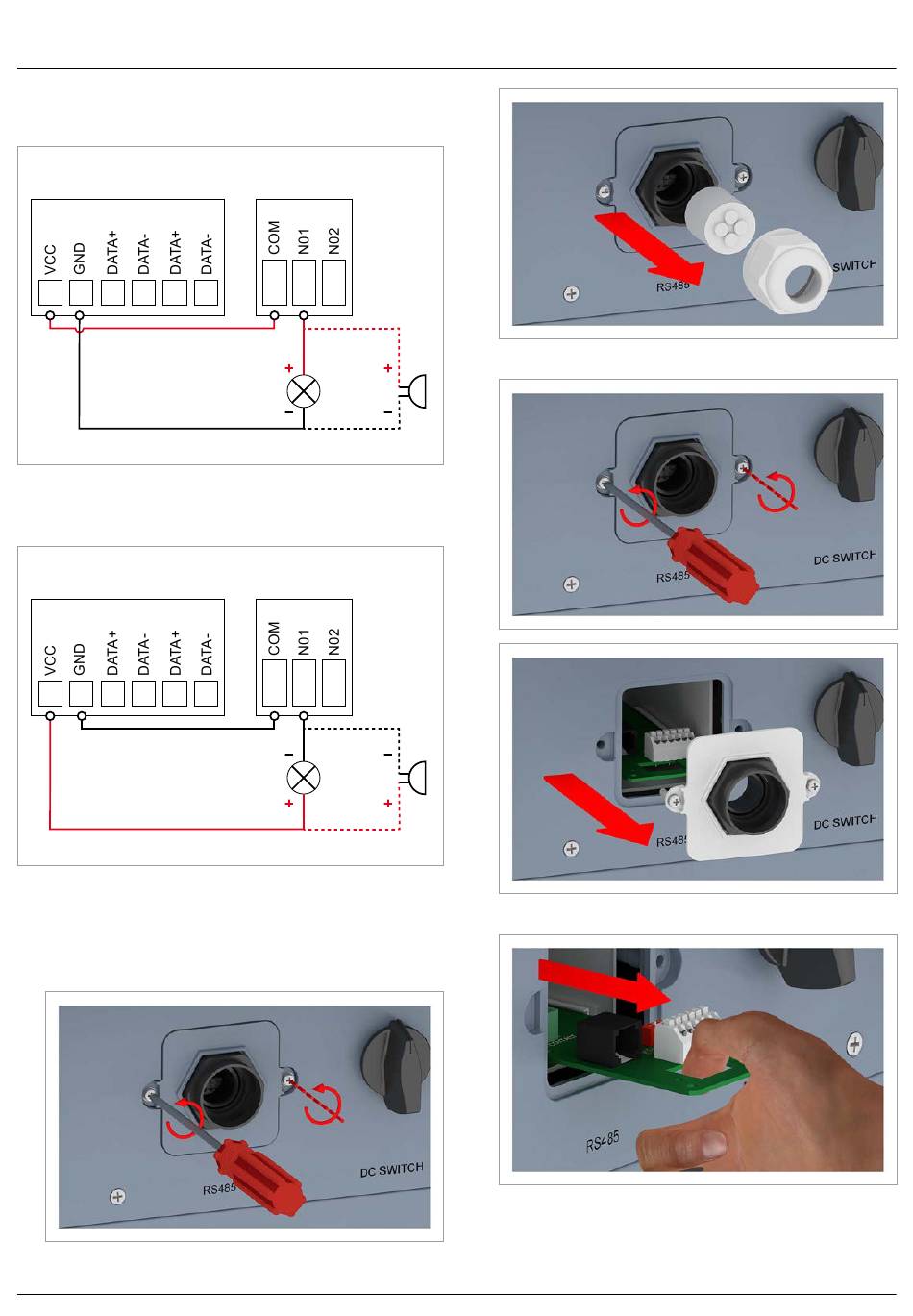

Abb. 7.2: Potenzialfreie Kontakte mit interner 12 V
nungsversorgung für externes Alarmgerät, Variante 1
RS485-Klemmenblock
Abb. 7.3: Potenzialfreie Kontakte mit interner 12 V
nungsversorgung für externes Alarmgerät, Variante 2
1.
Die Kabelverschraubung des Kommunikationsanschlusses
abdrehen und Kabelverschraubung und Dichtung entfernen.
62
DC
Potenzialfreie
Kontakte
Lamp e Summer
-Span-
DC
Potenzialfreie
Kontakte
Lamp e Summer
-Span-
DC
-
2.
Die Abdeckung abschrauben und entfernen.
3.
Die Kommunikationskarte herausziehen.
4.
Das Kabel durch Kabelverschraubung und Dichtung ziehen.
Bei den unbenutzten Durchführungen der Dichtung die Gum-
mistöpsel nicht entfernen.
