Instandhaltung
Austausch CPU-Kühler
Den CPU-Kühler auf dem Motherboard können Sie ebenfalls tauschen. Wenden Sie sich für einen neuen
Kühler an den Beckhoff Service.
Um den CPU-Kühler zu tauschen, befolgen Sie die folgenden Schritte, die in Abbildung 28 dargestellt sind:
1. Drehen Sie die vier Verriegelungselemente in der darauf abgebildeten Pfeilrichtung, um den Kühler von
dem Motherboard zu entriegeln. (Abschnitt A).
2. Trennen Sie das Versorgungskabel des Kühlers vom Motherboard.
3. Ziehen Sie den Kühler vom Motherboard ab und dabei die Verriegelungselemente aus den Löchern im
Motherboard heraus (Abschnitt B).
4. Entfernen Sie die Reste des alten Wärmeleitmaterials von der Oberfläche der CPU. Nutzen Sie dafür ein
mit Alkohol benetztes Papiertuch. Vermeiden Sie ESD-Schäden, indem Sie auf keinen Fall ein textiles
Tuch verwenden.
5. Setzen Sie den neuen Kühler mit den Verriegelungselementen in die vorgesehenen Löcher des
Motherboards. Achten Sie darauf, dass Sie die Verriegelungselemente bis zum Anschlag in die Löcher
herunterdrücken.
6. Verbinden Sie das Versorgungskabel mit dem Motherboard.
7. Drehen Sie die Verriegelungselemente in entgegengesetzter Richtung der darauf abgebildeten Pfeile,
um den Kühler auf dem Motherboard zu verriegeln.
ð Sie haben den CPU-Kühler getauscht.
A

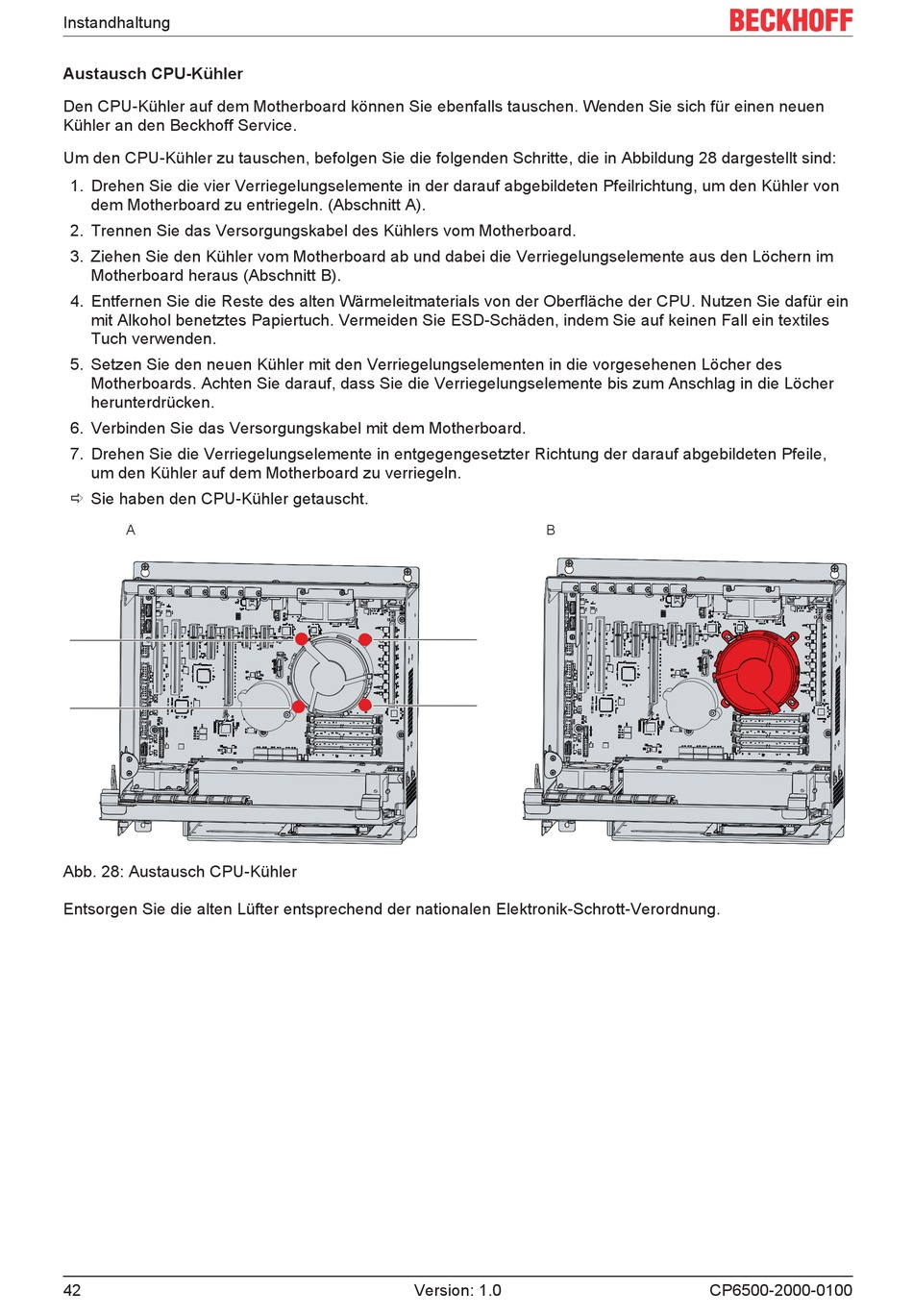

Abb. 28: Austausch CPU-Kühler
Entsorgen Sie die alten Lüfter entsprechend der nationalen Elektronik-Schrott-Verordnung.
