3.2.3

USB

Der Industrie-PC verfügt über vier USB-Schnittstellen (X108-X111). Die Schnittstellen dienen dem Anschluss
von Peripheriegeräten mit USB-Anschluss.
9 8 7 6 5 9 8 7 6 5
X109
1 2 3 4 1 2 3 4
9 8 7 6 5 9 8 7 6 5
X108
1 2 3 4 1 2 3 4

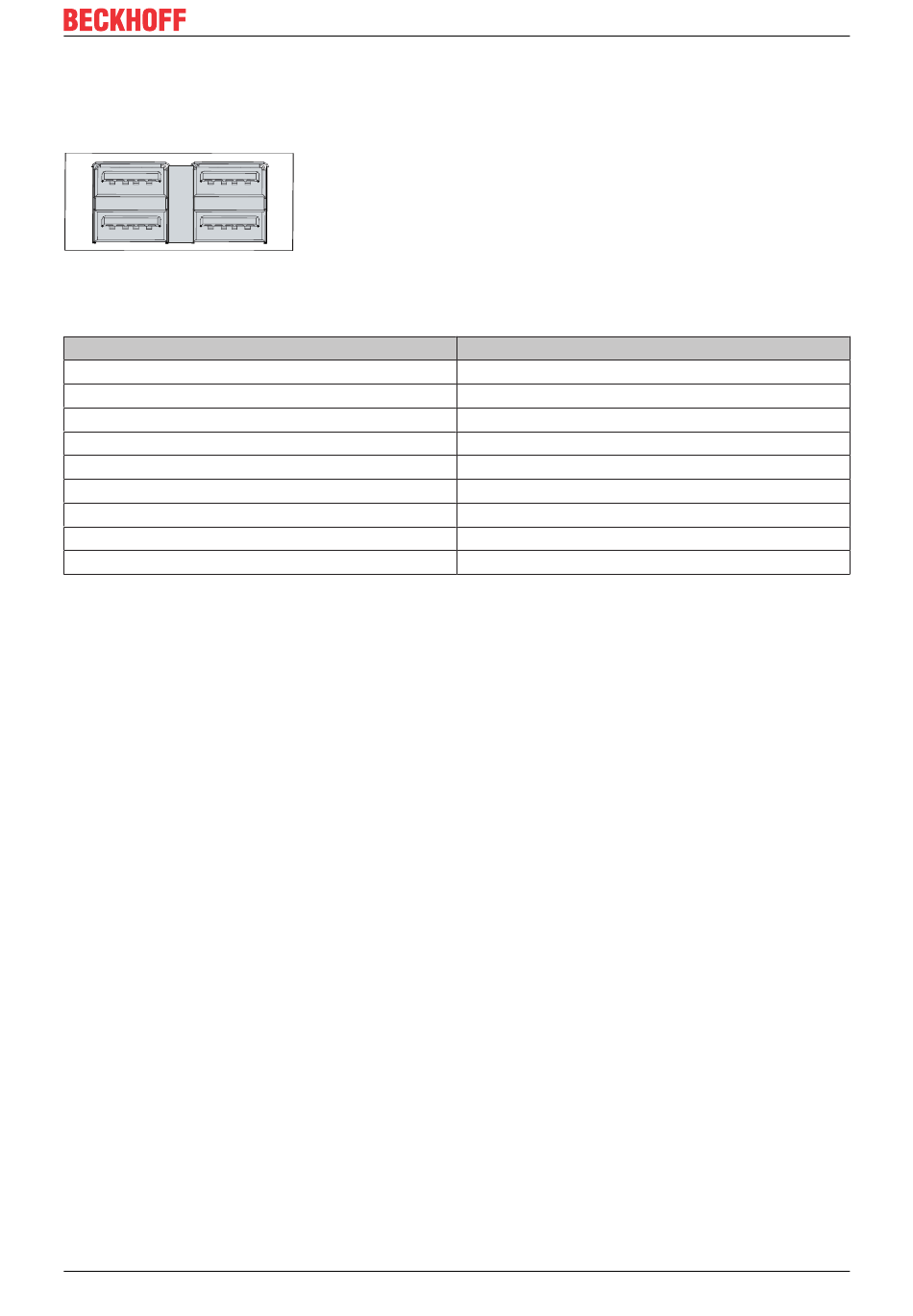

Abb. 5: USB-Schnittstelle Pin-Nummerierung
Tab. 6: USB-Schnittstelle Pinbelegung
Pin
1
2
3
4
5
6
7
8
9
CP6500-2000-0100
X111
X110
Version: 1.0
Belegung
Vbus
D -
D +
GND
StdA_SSRX -
StdA_SSRX +
GND_DRAIN
StdA_SSTX -
StdA_SSTX +
