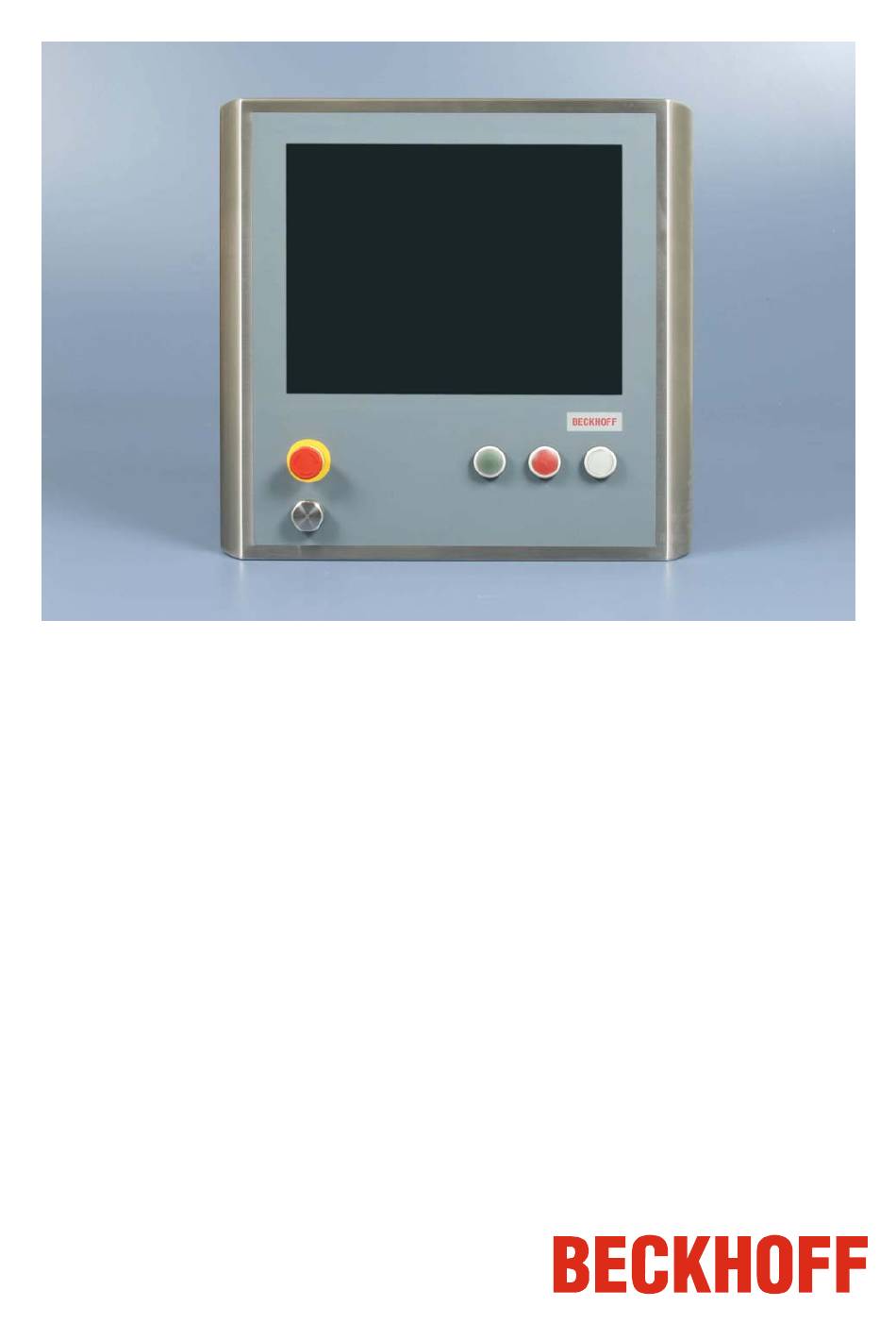

- Seite 1 Installations- und Betriebsanleitung für CP770x-140x IP65 Edelstahl-Panel-PC Version: 1.4 Datum: 11.07.2018...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Vorwort Hinweise zur Dokumentation 1.1.1 Disclaimer 1.1.2 Marken 1.1.3 Patente 1.1.4 Copyright 1.1.5 Auslieferungszustand 1.1.6 Lieferbedingungen Erklärung der Sicherheitssymbole Grundlegende Sicherheitsmaßnahmen Sorgfaltspflicht des Betreibers 1.4.1 Nationale Vorschriften 1.4.2 Maßnahmen im Störfall 1.4.3 Anforderungen an das Bedienungspersonal 2 Produktbeschreibung Produktübersicht Bestimmungsgemäße Verwendung Öffnen des Anschlussraums... - Seite 4 7 Abmessungen 8 Schaltplan Not-Aus und Taster 9 Technische Daten 10 Anhang 10.1 Service und Support 10.1.1 Beckhoff Service 10.1.2 Beckhoff Support 10.1.3 Firmenzentrale 10.2 Zulassungen für USA and Kanada 10.3 FCC Zulassungen für die Vereinigten Staaten von Amerika 10.4 FCC Zulassungen für Kanada...
-
Seite 5: Vorwort
Software-Konfigurationen ausgeliefert. Änderungen der Hard-, oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. 1.1.6 Lieferbedingungen Es gelten darüber hinaus die allgemeinen Lieferbedingungen der Fa. Beckhoff Automation GmbH & Co. KG. CP770x-140x... -
Seite 6: Erklärung Der Sicherheitssymbole
Vorwort 1.2 Erklärung der Sicherheitssymbole In der vorliegenden Betriebsanleitung werden die folgenden Sicherheitssymbole verwendet. Diese Symbole sollen den Leser vor allem auf den Text des nebenstehenden Sicherheitshinweises aufmerksam machen. Akute Verletzungsgefahr! Wenn der Sicherheitshinweis neben diesem Symbol nicht beachtet wird, besteht unmittelbare Gefahr für Leben und Gesundheit von Personen. -
Seite 7: Grundlegende Sicherheitsmaßnahmen
Vorwort 1.3 Grundlegende Sicherheitsmaßnahmen Bevor der Panel-PC abgeschaltet werden darf, muss die laufende Software regulär beendet werden. Ansonsten können Daten verloren gehen. Lesen Sie dazu den Abschnitt Panel-PC ein- und ausschalten. Anlagenteile abschalten und Panel-PC von der Anlage abkoppeln Vor dem Öffnen des Gehäuses und immer, wenn der Panel-PC nicht für Steuerungszwecke eingesetzt wird, beispielsweise während der Funktionsprüfung Achtung nach einer Reparatur, müssen zuerst alle Anlagenteile abgeschaltet und danach der... -
Seite 8: Sorgfaltspflicht Des Betreibers
• die Betriebsanleitung stets in einem leserlichen Zustand und vollständig am Einsatzort der Produkte zur Verfügung steht. Der Panel-PC kann nicht vom Anwender geöffnet werden! Bei technischen Fragen wenden Sie sich bitte an den Beckhoff Service. Hinweis 1.4.1 Nationale Vorschriften Je nach Maschinen- und Anlagentyp, in dem der Industrie-PC zum Einsatz kommt, bestehen nationale Vorschriften für Steuerungen solcher Maschinen und Anlagen, die der Betreiber einhalten muss. -
Seite 9: Produktbeschreibung

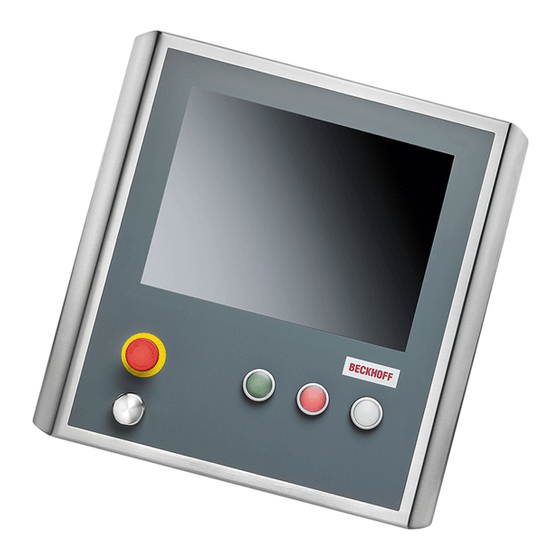

Produktbeschreibung 2 Produktbeschreibung 2.1 Produktübersicht Front-Ansicht CP770x-1400 Front-Ansicht CP770x-1401 mit USB-Schnittstelle, Not-Aus und Tastern CP770x-140x... - Seite 10 64-MB-Compact-Flash-Karte Typ I, erweiterter Temperaturbereich • Anschlüsse im Bereich des Tragarms: - zwei RJ-45-Ethernet-Anschlüsse, 10/100/1000 MBit, IP65 - eine 2-Port-USB-Schnittstelle - Stromversorgung • USB-Schnittstelle, Not-Aus und 3 Taster in der Front (nur CP770x-1401) • Optional erhältlich: Beckhoff-Edelstahl-Tragarmadapter C9900-M177 und C9900-M178. CP770x-140x...
-
Seite 11: Bestimmungsgemäße Verwendung
Produktbeschreibung 2.2 Bestimmungsgemäße Verwendung Der Panel-PC CP770x ist für den industriellen Einsatz in der Maschinen- und Anlagentechnik konzipiert. In einem Edelstahl-Gehäuse sind neben einem integrierten PC ein TFT-Display und ein Touch Screen aufgebaut. Der Panel-PC CP770x-1401 ist in der Front zusätzlich mit einer USB-Schnittstelle, Not-Aus (S1) und drei Tastern (S2 –... -
Seite 12: Zugang Zum Speichermedium Und Der Batterie
Produktbeschreibung Nach dem Öffnen des Anschlussraums haben Sie Zugang zu den Anschlüssen des Panel-PCs. Die Kabel mit den Anschlusssteckern werden durch das Tragarmrohr hindurchgeführt und im Anschlussraum verbunden. Die Montage der Abdeckhaube erfolgt in umgekehrter Reihenfolge. 2.4 Zugang zum Speichermedium und der Batterie 2.4.1 Entfernen der Rückwand Rückwand Nach dem Herausdrehen der Schrauben aus der Rückwand (siehe Pfeil) mit einem Sechskant-... -
Seite 13: Austausch Der Batterie
Produktbeschreibung Nach dem Abnehmen der Rückwand erhalten Sie Zugang zu den Speichermedien (1) sowie der Lithiumbatterie der Systemuhr (2): Batterie (2) Speichermedium (1) Das Laufwerk kann nun herausgezogen werden. Der Austausch der Lithiumbatterie ist ebenfalls möglich. Der Einbau geschieht in umgekehrter Reihenfolge. Anzugsmoment beachten Beim Anziehen der Schrauben ist ein Anzugsmoment von 0,7 Nm zu beachten. -
Seite 14: Anschlüsse
Produktbeschreibung 2.5 Anschlüsse CP770x-1400 Schutzerdung X102, X103 Ethernet X100 X101 2-Port-USB Stromversorgung CP770x-1401 mit USB-Schnittstelle, Not-Aus und Tastern in der Front Schutzerdung X102, X103 Ethernet XS01 X100 Stromversorgung, 2-Port-USB Not-Aus und Taster 2.5.1 2-Port-USB-Schnittstelle (X100) X100 SG 8POL M9 EINBAU LP-LöT. IP67 BINDER (BINDER 09-0427-30-08 SERIE 712 M9X0,5) Der Panel-PC verfügt über eine 2-Port-USB-2.0-Schnittstelle (X 100) zum Anschluss von Peripheriegeräten. -
Seite 15: Stromversorgung Cp770X-1400 (X101)
Produktbeschreibung 2.5.2 Stromversorgung CP770x-1400 (X101) X101 SG 4POL M12-EINBAU-LP-LöT. IP67 BINDER (BINDER 09-3431-90-04 SERIE 763 M12X1) Über die 4-polige M12-Buchse (X 101) wird die Stromversorgung des Panel-PCs hergestellt. Die Schutzart des Rundsteckverbinders entspricht dem IP67-Standard. Belegung + 24V 2.5.3 Stromversorgung CP770x-1401 (XS01) Der Panel-PC CP770x-1401 ist in der Front mit einem Not-Aus (S1) und drei Tastern (S2 –... -
Seite 16: Netzwerk-Schnittstellen (X102, X103)
Produktbeschreibung Belegung Belegung S1.12 LED rot K1 S1.11 S1.22 S4.14 S1.21 S4.22 S2.14 LED weiß K1 S2.22 LED grün K1 S3.14 + 24V S3.22 2.5.4 Netzwerk-Schnittstellen (X102, X103) RJ-45-Stecker (Ethernet 10/100/1000 Mbit) Die RJ-45-Buchsen (X 102, X 103) ermöglichen den Anschluss des Panel-PCs an ein 10/100/1000 Mbit Ethernet-Netzwerk. -
Seite 17: Usb-Schnittstelle In Der Front (Cp770X-1401)
Produktbeschreibung 2.5.6 USB-Schnittstelle in der Front (CP770x-1401) USB-Schnittstelle Schraubkappe Der Panel-PC ist in der Ausführung CP770x-1401 mit einer weiteren USB-2.0-Schnittstelle ausgestattet. Die Schnittstelle befindet sich auf der Frontseite unter einer Schraubkappe. Die Schutzart entspricht dem IP67-Standard. 2.6 Verbindungskabel Mit dem Panel-PC werden ein USB-Adapterkabel und ein 4-poliger bzw. 19-poliger Stromversorgungsstecker ausgeliefert. -
Seite 18: Usb-Adapterkabel
Produktbeschreibung 2.6.2 USB-Adapterkabel Das mitgelieferte Y-Adapterkabel ermöglicht den Anschluss von zwei USB-Peripheriegeräten an den Panel-PC. 2.6.3 Ethernet-Verbindungskabel, optional Folgende Ethernet-Verbindungskabel sind verfügbar: Patchkabel Kabel CAT 5, Stecker RJ45, zweites Ende RJ45 IP67 C9900-K605 Patchkabel CAT 5, Länge 5 m C9900-K606 Patchkabel CAT 5, Länge 10 m C9900-K607 Patchkabel CAT 5, Länge 20 m... -
Seite 19: Installation
4. Bitte bewahren Sie unbedingt die mitgelieferten Unterlagen auf, sie enthalten wichtige Informationen zum Umgang mit Ihrem Gerät 5. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. Sollten Sie Transportschäden oder Unstimmigkeiten zwischen Verpackungsinhalt und Ihrer Bestellung feststellen, informieren Sie bitte den Beckhoff Service. CP770x-140x... -
Seite 20: Montage
Montage 4 Montage Der Panel-PC wird mit 6 Gewindeschrauben M6 im Bereich der Anschlüsse auf der Rückseite des PCs montiert (siehe auch Kapitel Abmessungen). Optional kann die Montage des Panel-PCs über einen Tragarmadapter erfolgen (Bestelloption). 4.1 Montage am Tragarm Das Tragarmrohr kann je nach Bestelloption des Adapters von oben oder von unten montiert werden. Bestelloption Beschreibung Drehbarer Tragarmadapter am Control Panel CP770x-140x... -
Seite 21: O-Ringe Montieren
Montage 4.1.2 O-Ringe montieren Die beiden roten O-Ringe werden auf das Anschlussstück des Tragarmadapters aufgezogen (siehe Abbildung). Montage mit PTFE-Paste Verwenden Sie die mitgelieferte PTFE-Paste für die Montage des Tragarmadapters. Achtung Tragen Sie die PTFE-Paste auf die O-Ringe und alle Bereiche auf, die mit den O-Ringen in Kontakt kommen, um eine bessere Beweglichkeit des Tragarmadapters zu gewährleisten. -
Seite 22: Tragarm Montieren
Montage 4.1.3 Tragarm montieren Bevor der Tragarm am Panel-PC montiert werden kann, muss die Schraube (1) zum Fixieren des Adapters (2) vollständig herausgedreht werden. O-Ringe Die Abbildung zeigt die Montage des drehbaren Adapterstücks, das zuvor mit dem kundenspezifischen Tragarmrohr verschweißt werden muss (siehe Kapitel Tragarmrohr verschweißen). -
Seite 23: Panel-Pc Anschließen
Montage 4.2 Panel-PC anschließen Explosionsgefahr! Die Verbindungen am Panel-PC dürfen niemals im Explosionsgefährdeten Bereich verbunden oder getrennt werden! GEFAHR Der Stromversorgungsstecker muss gezogen sein Lesen Sie die Dokumentation zu den externen Geräten, bevor Sie diese anschließen! Achtung Während eines Gewitters dürfen Sie die Leitungen weder stecken noch lösen! Fassen Sie beim Lösen einer Leitung immer am Stecker an. -
Seite 24: Betrieb
Betrieb 5 Betrieb 5.1 Panel-PC ein- und ausschalten 5.1.1 Einschalten Der Panel-PC hat keinen eigenen Netzschalter. Beim Einschalten der Stromversorgung wird auch der Panel-PC gestartet. 5.1.2 Herunterfahren und Ausschalten Steuerungssoftware, wie sie typischerweise auf Industrie-PCs eingesetzt wird, ermöglicht es, allen Benutzern verschiedene Rechte zuzuteilen. -
Seite 25: Instandhaltung
Betrieb 5.3 Instandhaltung 5.3.1 Reinigung Stromversorgung trennen Schalten Sie das Gerät und alle daran angeschlossenen Komponenten aus, und trennen Sie das Gerät von der Stromversorgung. GEFAHR Das Gerät kann mit einem feuchten, weichen Putzlappen gereinigt werden. Verwenden Sie keine ätzenden Reinigungsmittel, keine Verdünnung, keine Scheuermittel und keine harten Gegenstände, die zu Kratzern führen könnten. -
Seite 26: Hilfe Bei Störungen
Stromversorgung des Kabel für die Stromversorgung Panel-PCs prüfen Kabel nicht angeschlossen Kabel richtig anschließen. Beckhoff Service anrufen Panel-PC bootet, Software wird Fehlerursache liegt bei der Software Rufen Sie den Maschinen- gestartet, aber Steuerung arbeitet oder bei Anlagenteilen außerhalb oder Softwarehersteller an. -
Seite 27: Abmessungen
Abmessungen 7 Abmessungen Einbaulage beachten Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung erfolgen. Achtung Hauptmaße und Befestigungspunkte. Alle Abmessungen in mm. Hauptmaße und Befestigungspunkte. Alle Abmessungen in mm. CP770x-140x... - Seite 28 Abmessungen Einbaulage beachten Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung erfolgen. Achtung Hauptmaße und Befestigungspunkte. Alle Abmessungen in mm. Hauptmaße und Befestigungspunkte. Alle Abmessungen in mm. CP770x-140x...
- Seite 29 Abmessungen Einbaulage beachten Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung erfolgen. Achtung Hauptmaße und Befestigungspunkte. Alle Abmessungen in mm. Hauptmaße und Befestigungspunkte. Alle Abmessungen in mm. CP770x-140x...
- Seite 30 Abmessungen Einbaulage beachten Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung erfolgen. Achtung Hauptmaße und Befestigungspunkte. Alle Abmessungen in mm. Hauptmaße und Befestigungspunkte. Alle Abmessungen in mm. CP770x-140x...
- Seite 31 Abmessungen Einbaulage beachten Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung erfolgen. Achtung Hauptmaße und Befestigungspunkte. Alle Abmessungen in mm. Hauptmaße und Befestigungspunkte. Alle Abmessungen in mm. CP770x-140x...
- Seite 32 Abmessungen Einbaulage beachten Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung erfolgen. Achtung Hauptmaße und Befestigungspunkte. Alle Abmessungen in mm. Hauptmaße und Befestigungspunkte. Alle Abmessungen in mm. CP770x-140x...
- Seite 33 Abmessungen Einbaulage beachten Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung erfolgen. Achtung Hauptmaße und Befestigungspunkte. Alle Abmessungen in mm. Hauptmaße und Befestigungspunkte. Alle Abmessungen in mm. CP770x-140x...
- Seite 34 Abmessungen Einbaulage beachten Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung erfolgen. Achtung Hauptmaße und Befestigungspunkte. Alle Abmessungen in mm. Hauptmaße und Befestigungspunkte. Alle Abmessungen in mm. CP770x-140x...
- Seite 35 Abmessungen Einbaulage beachten Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung erfolgen. Achtung Hauptmaße und Befestigungspunkte. Alle Abmessungen in mm. Hauptmaße und Befestigungspunkte. Alle Abmessungen in mm. CP770x-140x...
-
Seite 36: Schaltplan Not-Aus Und Taster
Schaltplan Not-Aus und Taster 8 Schaltplan Not-Aus und Taster CP770x-140x... -
Seite 37: Technische Daten
Technische Daten 9 Technische Daten Explosionsgefahr! Der Panel-PC darf nicht im explosionsgefährdeten Bereich eingesetzt werden! GEFAHR Pixelfehler Pixelfehler im TFT-Display sind produktionsbedingt und stellen keinen Reklamationsgrund dar! Hinweis Anomalien des Touchscreens Anomalien des Touchscreen Sensors sind produktionsbedingt und stellen keinen Reklamationsgrund dar! Hinweis Produktbezeichnung... -
Seite 38: Anhang
Anhang 10 Anhang 10.1 Service und Support Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Service und Support, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. 10.1.1 Beckhoff Service Das Beckhoff Service Center unterstützt Sie rund um den After-Sales-Service: •... -
Seite 39: Zulassungen Für Usa And Kanada
Anhang 10.2 Zulassungen für USA and Kanada 10.3 FCC Zulassungen für die Vereinigten Staaten von Amerika FCC: Federal Communications Commission Radio Frequency Interference Statement Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein Digitalgerät der Klasse A, entsprechend Teil 15 der FCC-Regeln. Diese Grenzwerte sind vorgesehen, um ausreichenden Schutz gegen schädliche Interferenz zu bieten, wenn das Gerät in einer kommerziellen Umgebung verwendet wird.
