Beispiel: Combo-Hdd-Backplane - Fujitsu Primergy Rx2540 M7 Wartungshandbuch

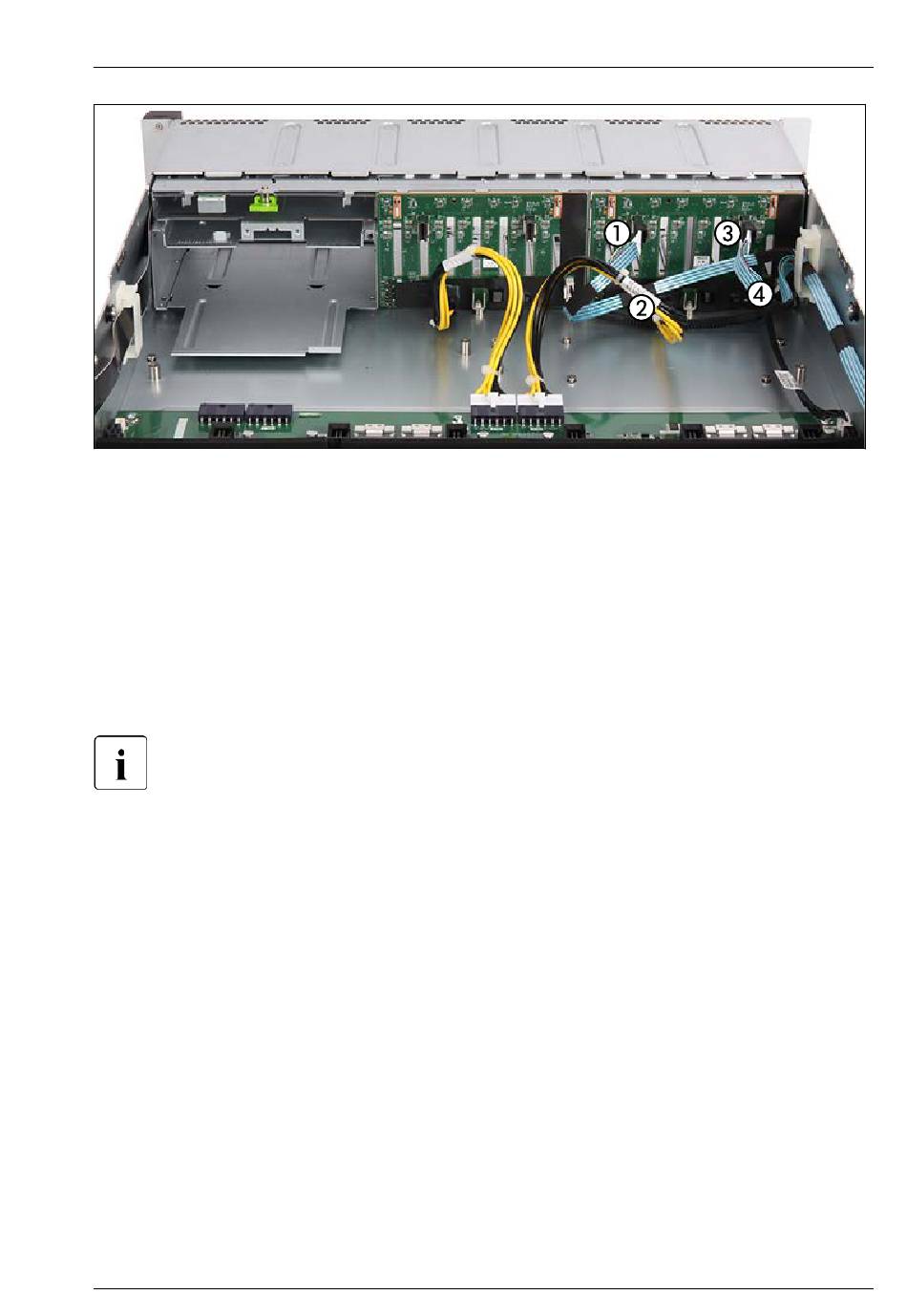

Bild 94: Kabel an der 8x 2,5-Zoll-HDD-Backplane anschließen (Beispiel Onboard-SATA)
▶ Schließen Sie folgende Kabel an die HDD-Backplane an:
1 SAS-/SATA-Kabel
2 Stromversorgungskabel
3 SAS-/SATA-Kabel
4 OOB-Kabel
Den Verkabelungsplan finden Sie in

Beispiel: Combo-HDD-Backplane:

RX2540 M7
Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD)
Upgrade und Maintenance Manual
"Anhang B" auf Seite 587.
209
