Erweiterungskarten und Backup Units
Beispiel SAS CP5xxi

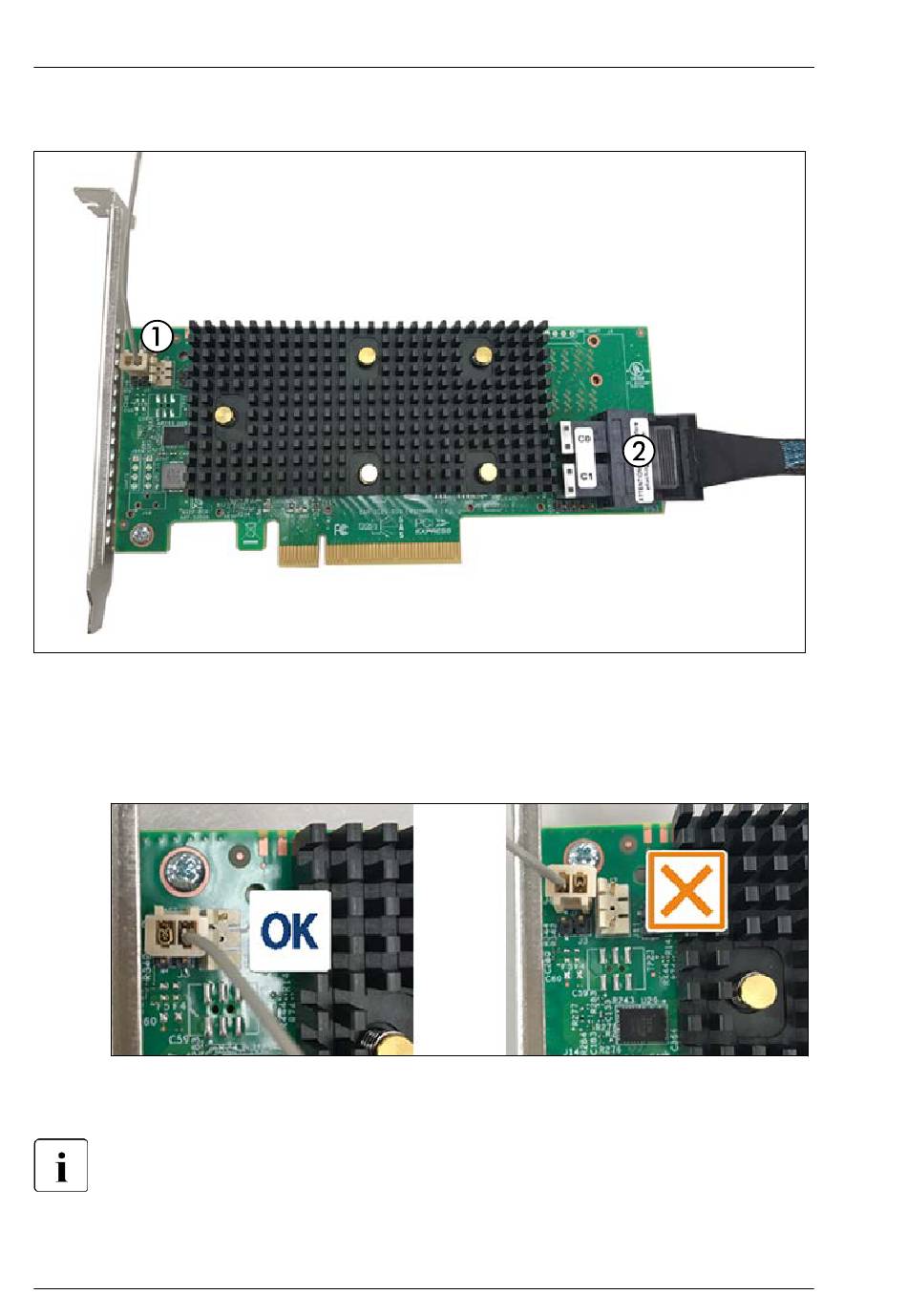

Bild 152: Kabel anschließen - SAS CP5xxi
▶ Schließen Sie die folgenden Kabel an:
1 HDD-LED-Kabel, wenn vorhanden
2 SAS-Kabel
Die Kabel sind mit Aufklebern versehen, die den richtigen Anschluss
zeigen.
Den Verkabelungsplan finden Sie in
292 Upgrade und Maintenance Manual
"Anhang B" auf Seite 587.
