Defekte 8x 2,5-Zoll-HDD-Backplane entfernen
▶ Wenn erforderlich, entfernen Sie die SAS-Expander-Board-Halterung, siehe
"SAS-Expander-Board-Halterung entfernen" auf Seite
▶ Wenn erforderlich, entfernen Sie das interne RAID-Riser-Modul, siehe
"Internes RAID-Riser-Modul entfernen" auf Seite
▶ Trennen Sie alle Kabel von der HDD-Backplane.

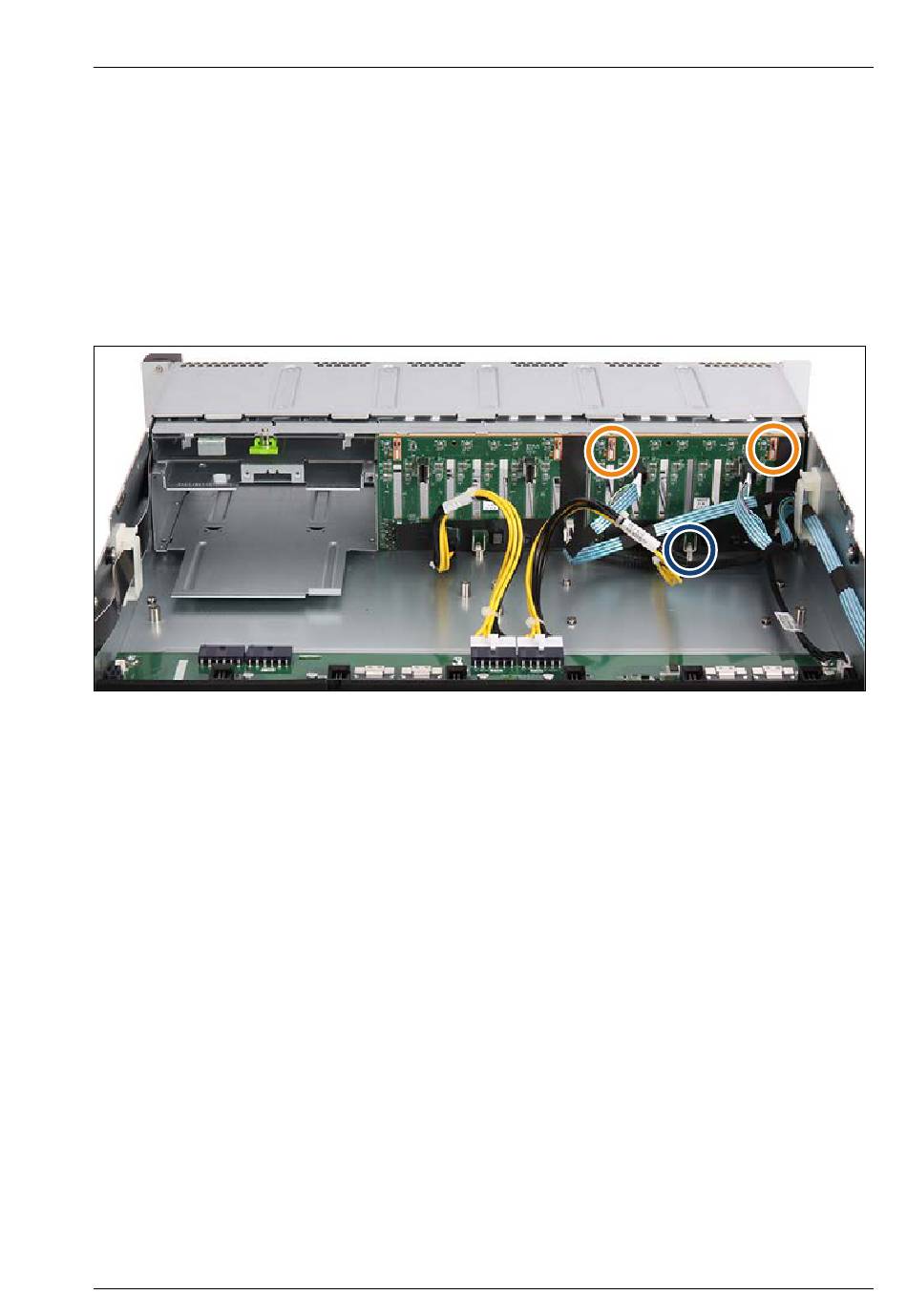

Bild 92: 8x 2,5-Zoll-HDD-/-SSD-Backplane entfernen
▶ Lösen Sie die Schraube (siehe Kreis).
▶ Ziehen Sie die HDD-Backplane nach oben, bis die beiden Haken ausrasten
(siehe orangefarbene Kreise).
▶ Nehmen Sie die HDD-Backplane heraus.
