Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD)

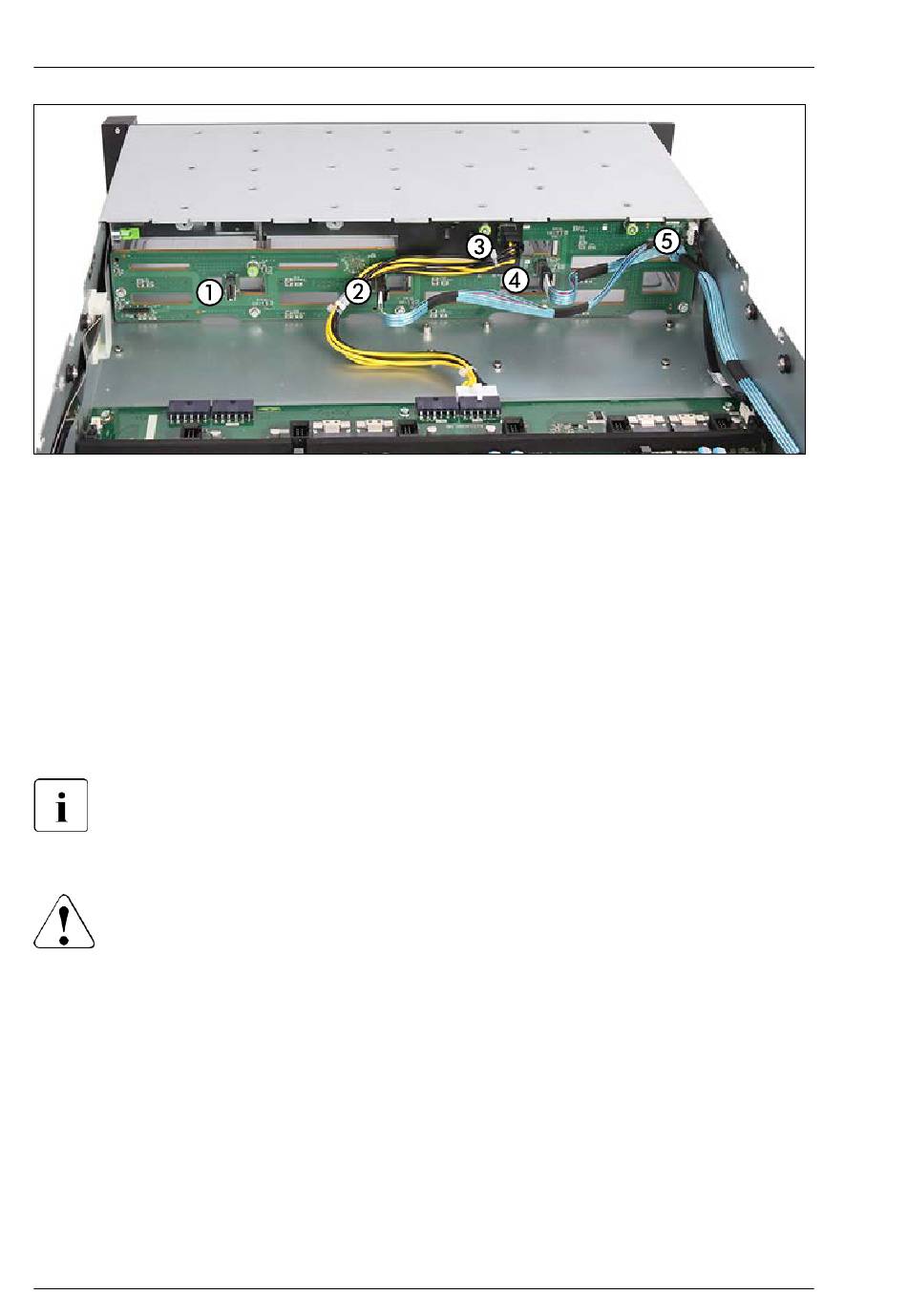

Bild 69: Kabel an der 10x 3,5-Zoll-HDD-Backplane anschließen
▶ Schließen Sie folgende Kabel an die HDD-Backplane an:
1 SAS-/SATA-Kabel
2 SAS-/SATA-Kabel
3 Stromversorgungskabel
4 SAS-/SATA-Kabel
5 OOB-Kabel
Die Kabel sind mit Aufklebern versehen, die den richtigen Anschluss
zeigen.
Den Verkabelungsplan finden Sie in
VORSICHT
Durch falsche Verkabelung kann es zu einer falschen LED-
Identifizierung der HDD/SSD kommen. Eine irreführende LED könnte
dazu führen, dass das falsche HDD/SSD ausgetauscht wird, wodurch es
zu Datenverlust kommt.
▶
Überprüfen Sie die richtige Verkabelung anhand der Aufkleber an
den Kabeln und anhand der Verkabelungspläne.
Abschließende Schritte
170 Upgrade und Maintenance Manual
"Anhang B" auf Seite 587.
