Fujitsu PRIMERGY RX2540 M7 Wartungshandbuch Seite 169

Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD)

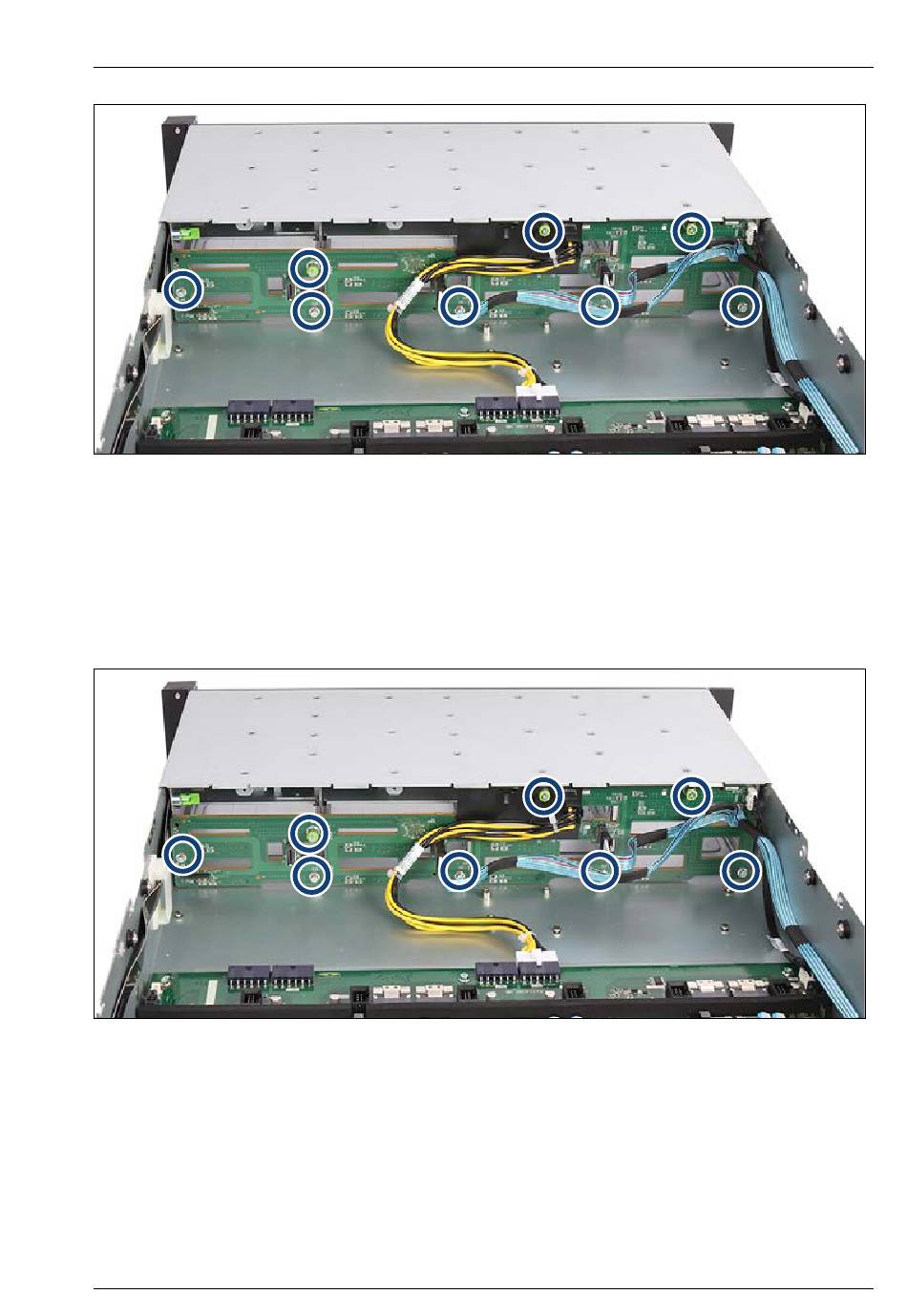

Bild 67: 10x 3,5-Zoll-HDD-Backplane entfernen
▶ Lösen Sie die acht Schrauben (siehe Kreise).
▶ Nehmen Sie die HDD-Backplane in einem leichten Winkel heraus.
Neue 10x 3,5-Zoll-HDD-Backplane einbauen
Bild 68: 10x 3,5-Zoll-HDD-Backplane einbauen
▶ Setzen Sie die HDD-Backplane in das Gehäuse ein.
▶ Befestigen Sie die acht Schrauben (siehe Kreise).
▶ Wenn vorhanden, bauen Sie das interne RAID-Riser-Modul ein, siehe
"Internes RAID-Riser-Modul einbauen" auf Seite 315.
RX2540 M7 Upgrade und Maintenance Manual 169
