Grundlegende Hardwareverfahren
Riser-Modul 2 einbauen

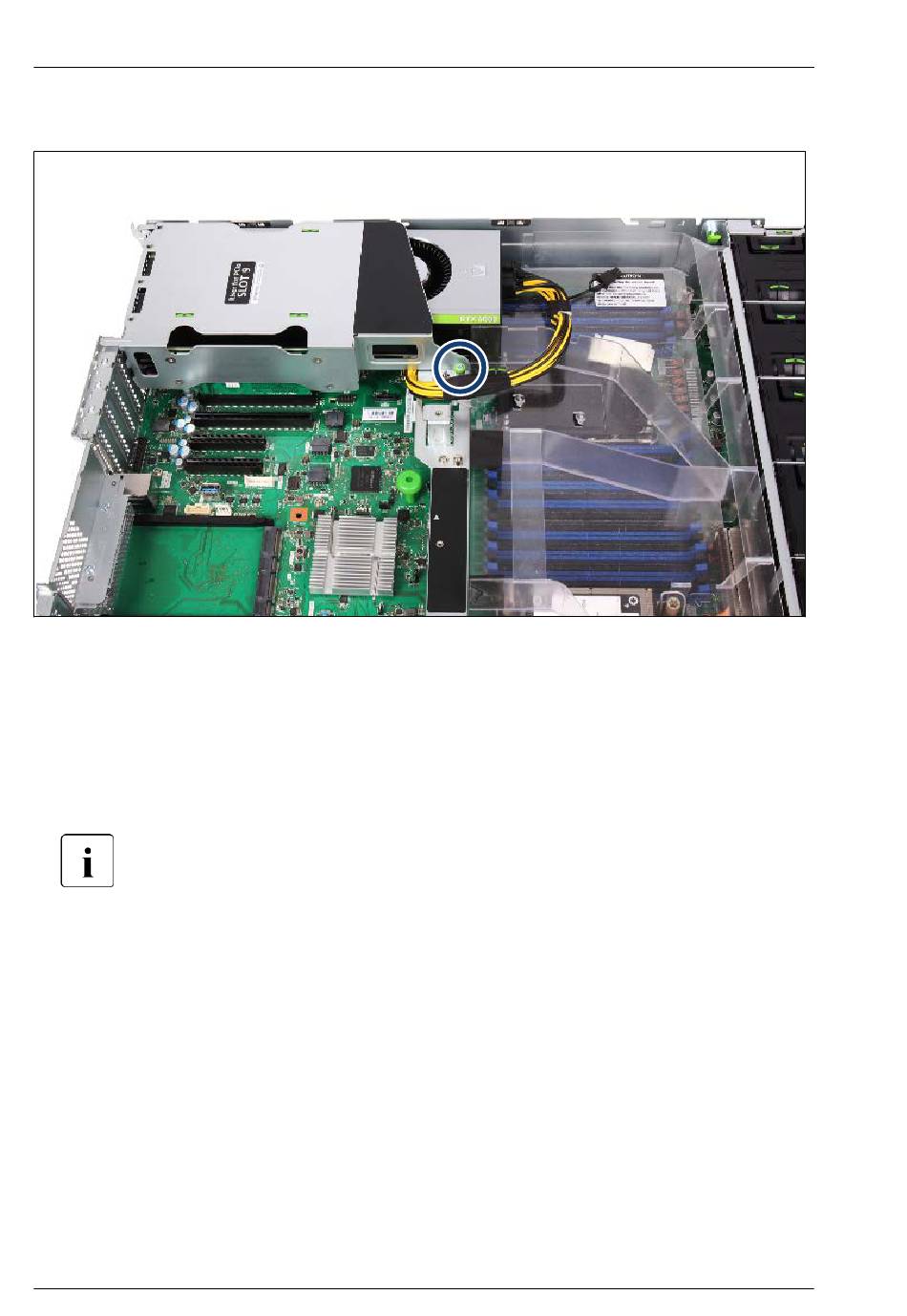

Bild 27: Riser-Modul 2 einbauen
▶ Führen Sie das Riser-Modul 2 ein.
▶ Befestigen Sie das Riser-Modul 2 mit der Rändelschraube (siehe Kreis).
▶ Wenn vorhanden, schließen Sie die internen Kabel an die Erweiterungskarte
oder GPU-Karte an.
Den Verkabelungsplan finden Sie in
▶ Wenn vorhanden, schließen Sie ein FBU-Kabel an den RAID-Controller an,
siehe "FBU einbauen" auf Seite
78
340.
Upgrade und Maintenance Manual
"Anhang B" auf Seite 587.
