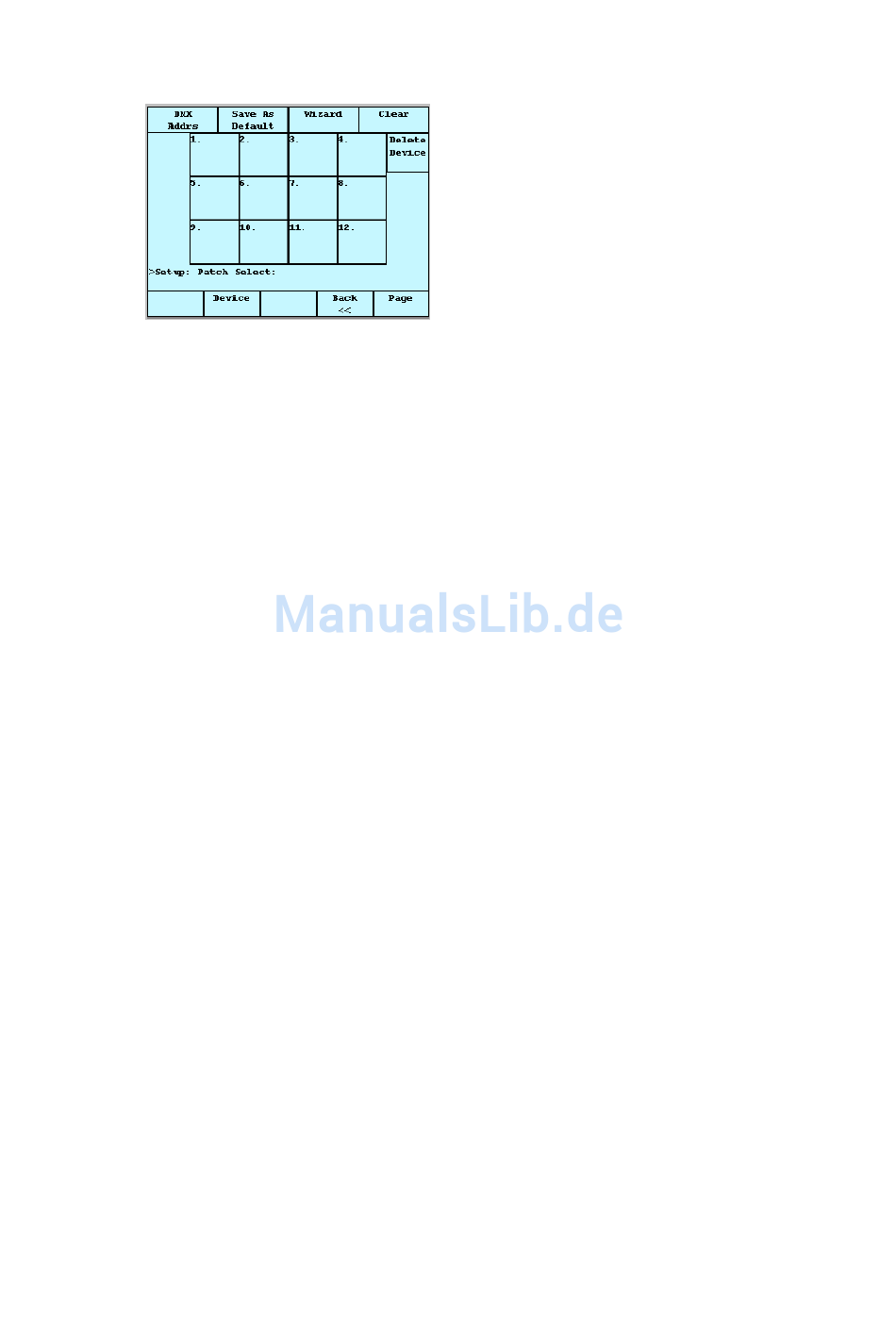

Bild 16: Anzeige erweiteter Patch Features
Um die erweiterten Patch Features zu öffnen
1
Drücken Sie
2
Tippen Sie auf
Der Touchscreen ist nun im Patch-Modus.
3
Tippen Sie auf
Patchen und Löschen von DMX-Addressen
Anstelle mit dem Patch Wizard können Sie die DMX-Addressen manuell einstellen.
Eine Fixture-Nummer, die Nummer die verwendet wird, um die Fixtures im Editor auszuwählen,
kann mehr als einen Dimmer steuern, indem ihr mehrere DMX-Addressen zugeordnet werden.
Diesen Vorgang nennt man Soft Patch. Beispiel: eine Auswahl von PARs soll immer zusammen
betrieben werden. Sie können alle PARs auf einmal mit einer einzigen Nummer steuern.
DMX-Addressen sind vor versehentlichem Überschreiben geschützt. Um eine DMX-Addresse
zu überschreiben, müssen Sie zuerst die aktuelle Addresse löschen.
Um mehrere DMX-Addressen auf einen Channel zu patchen.
Beispiel: Patchen von den DMX-Addressen 101, 201, 301, 401 auf Channel 11, der momentan
auf DMX 11 gepatcht ist.
1
Drücken Sie
2
Tippen Sie
Der Touchscreen ist nun im Patch-Modus.
3
Tippen Sie auf
4
Wählen Sie Kanal 11 aus.
5
Tippen Sie auf
6
Scrollen Sie das Display, falls notwendig.
7
Tippen Sie auf die neue Addresse. In diesem Beispiel, tippen Sie auf
8
Tippen Sie auf
Der Channel 11 steuert nun die DMX-Kanäle 11, 101, 201, 301 und 401.
23
SETUP.
CREATE AND PATCH.
MORE....
SETUP.
CREATE AND PATCH.
MORE....
PATCH BY DIMMER.
SET.
Patchen der
DLITE
101, 201, 301, 401.
