Drücken Sie die Taste

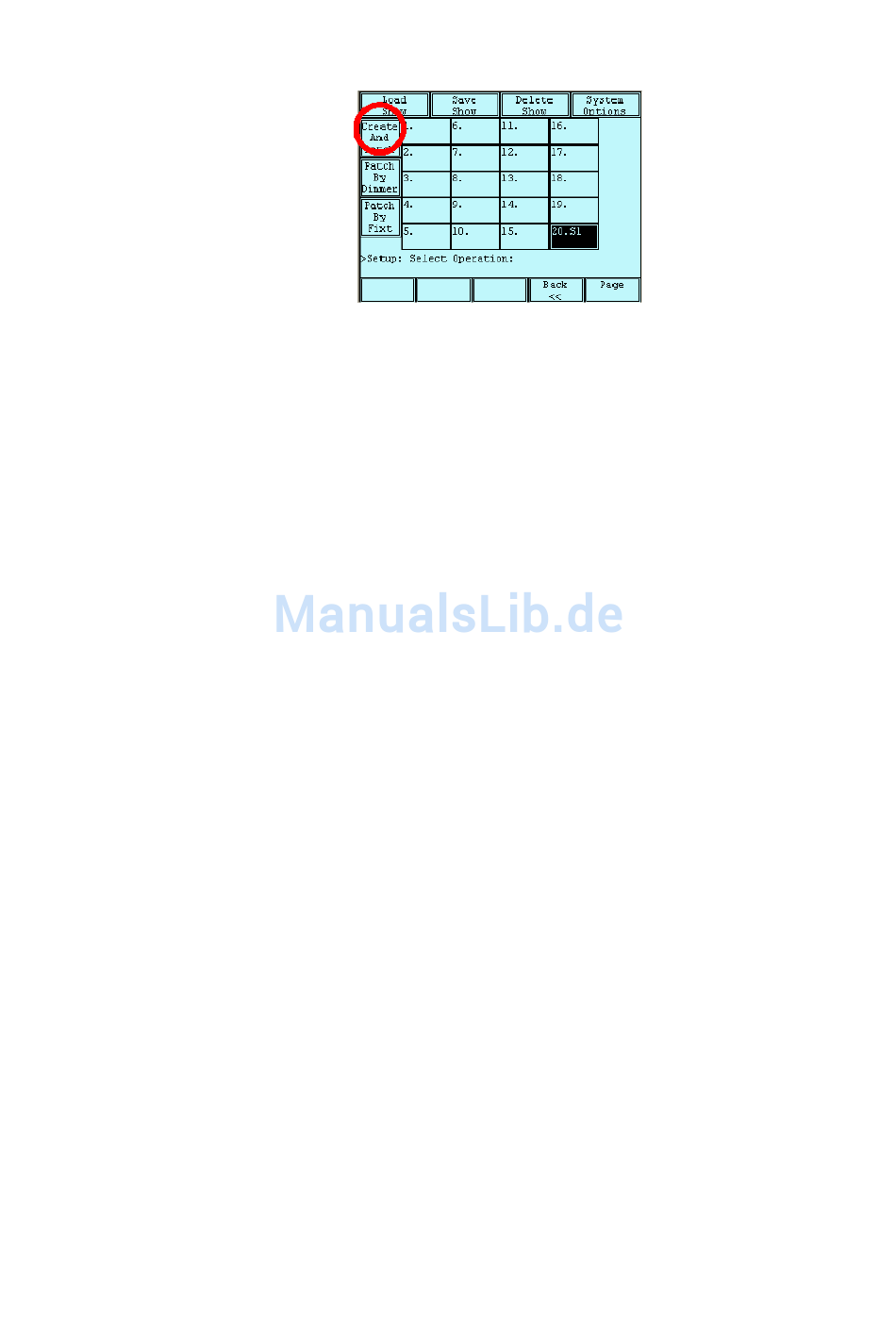

Bild 12: Setup-Menü
Verwenden Sie
Tip!
Patch – Vorgang
Festlegen der Anzahl von Geräten und Zuordnen von DMX-Adressen
Der Patch läuft so ab:
1. Öffnen Sie das Patch-Menü und wählen Sie den Patch Wizard oder
2. Wählen Sie den Fixtury-Typ mit den Tasten
3. Stellen Sie Anzahl an Geräten ein, die zur Show hinzugefügt werden soll.
4. Wählen Sie die Startnummer für das erste Gerät aus.
5. Stellen Sie die DMX-Startaddresse ein.
6. Wählen Sie den Device-Typen aus der Liste aus.
7. Weisen Sie die DMX-Addressen zu.
Die Dlite startet mit 48 oder 72 (abhängig vom Modell) Channels, die bereits auf die
entsprechenden DMX-Kanäle gepatcht sind.
Hinweis:
Verwenden des Patch Wizards
Der Patch Wizard erleichert die Konfiguration von Fixtures und das Zuweisen von DMX-
Addressen.
• Für Kanäle - Das erste Channel-Fixture wird auf die erste DMX-Addresse gepatcht, das zweite
auf die zweite DMX-Addresse, etc.
• Für Kanäle - Der erste Spot wird auf die erste DMX - Addresse gepatcht. Die Dlite patcht den
nächsten Spot automatisch auf die nächste freie DMX-Addresse. Das Intervall hängt dabei
davon ab, wie viele DMX-Kanäle vom jeweiligen Gerät verwendet werden.
um das Setup-Menü zu öffnen.
SETUP
+
SHIFT
SETUP
Bei der Dlite Compact sind beim Starten keine Channels gepatcht.
zum schnellen Zugriff auf das Patch-Menü.
CHANNEL, SPOT,
Patchen der
MORE....
oder
EXTRA.
DLITE
18
