4. Hardware Installation

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's
gibt, können wir Ihnen nur eine generelle Anleitung zum Anschluss des EX-6112-2 geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1. Installieren Sie den EX-6112-2 an der Wand oder mit dem optionalen DIN-Rail Kit an einer 35
mm Hutschiene.
2. Verbinden Sie den EX-6112-2 über ein RJ45 Ethernet KAT.5/6 Patchkabel mit Ihrem
Netzwerk.
3. Verbinden Sie Ihre seriellen Endgeräte mit den 9 Pin D-SUB Steckern des EX-6112-2.
4. Schließen Sie jetzt das im Lieferumfang enthaltene 12V Netzteil an die dafür vorhergesehene
Buchse des EX-6112-2 an. Alternativ kann der EX-6112-2 Geräteserver auch über den
Terminalblock an ein vorhandenes DIN-Rail Netzteil (+5V bis 24 VDC) angeschlossen werden.
5. Anhand der LED-Anzeige sehen Sie den Status des Geräteservers (siehe Seite 4).
© Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved

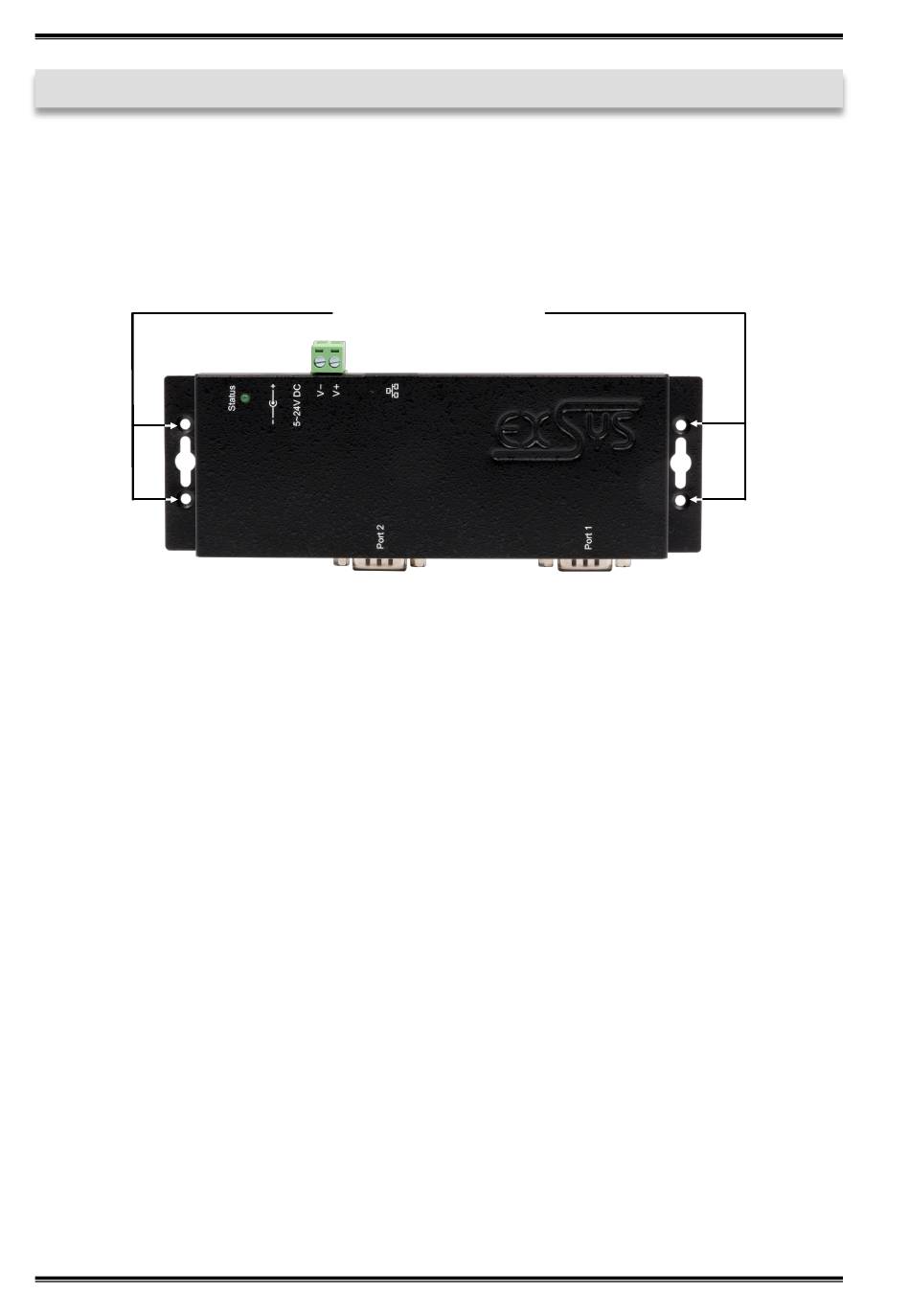

Löcher für Wandmontage
6
EX-6112-2
