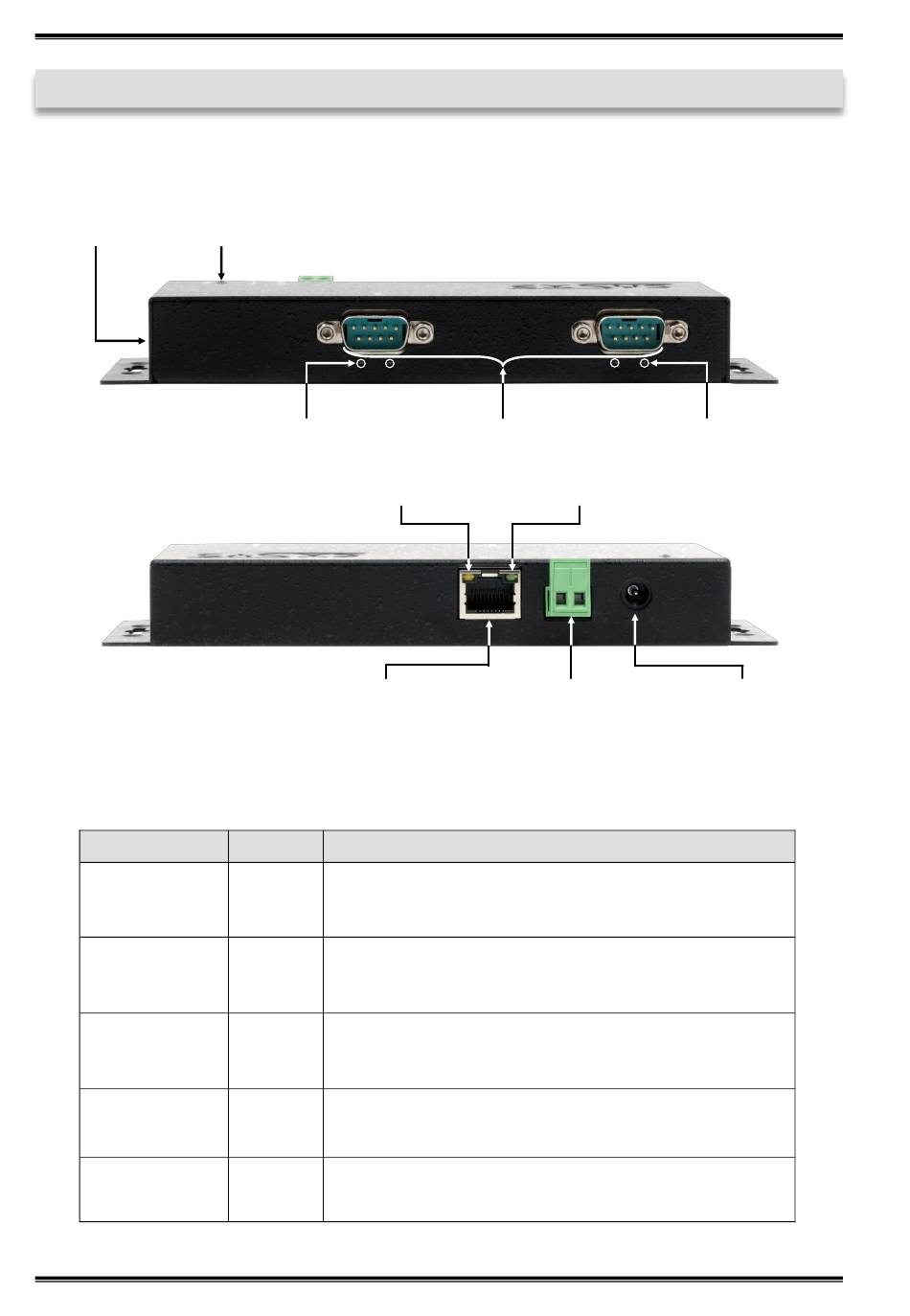

3. Aufbau, Anschlüsse & LEDs
3.1 Aufbau & LEDs
Vorderseite:
Reset Status LED
Rückseite:
LEDs:
LED Name
Power/Act LED
(RJ45)
PoE LED
(RJ45)
Status LED
TXD LED
(rechts)
RXD LED
(links)
© Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved
RXD LED 2x Seriell 9 Pin D-SUB Stecker
PoE LED
RJ45 Anschluss
Farbe
Ständig an: Ethernet ist verbunden
Grün Blinken: Datenübertragung über das Netzwerk
Aus: Ethernet ist nicht verbunden
Orange Keine Funktion
Blinken: Das Gerät ist eingeschaltet
Grün (25-30 Sekunden werden ca. benötigt)
Aus: Das Gerät ist ausgeschaltet
Blinken: Die serielle Schnittstelle sendet Daten
Grün
Aus: Die serielle Schnittstelle sendet keine Daten
Blinken: Die serielle Schnittstelle empfängt Daten
Grün
Aus: Die serielle Schnittstelle empfängt keine Daten
Power/ACT LED
5-24V T-Block
für optionales
externes Netzteil
LED Funktion
4
EX-6112-2
TXD LED
5-24V DC Anschluss für
beiliegendes Netzteil
