MCS 20 – Unité de raccordement du système MCS 263
ON
1* Le poste d'appel est pris en
compte dans la limite
2* Le poste d'appel est pris en
compte dans la limite en mode
VOICE
3* La limite vaut pour le poste
d'appel
4* Fonctionnement VOICE autorisé
5* Le poste ne peut pas être effacé ;
est activable pour tous les modes
de fonctionnement - observer le
commutateur 3
6 Touche Clear activée, unique-
ment pour utilisation en sous-
président
7 Touche Prior activée, uniquement
pour utilisation en sous-président
8 Touche de microphone active en
mode VOICE
*Lorsque ce commutateur est positionné sur OFF, le nombre de postes délégués activables simultanément augmente
pour dépasser la limite maximale de 8, ce qui entraîne également une augmentation de la consommation de courant.

3.4.3 Installation

L'unité de raccordement du système MCS 263 est doté de pattes de fixation dévissables pour le montage sous table
ou dans des accoudoirs.
OFF
Le poste d'appel n'est pas pris en
compte dans la limite
Le poste d'appel n'est pas pris en
compte dans la limite en mode
VOICE
La limite ne vaut pas pour le poste
d'appel
Fonctionnement VOICE non
autorisé
Le poste peut être effacé
Touche Clear non activée
Touche Prior non activée
Touche de microphone bloquée
en mode VOICE

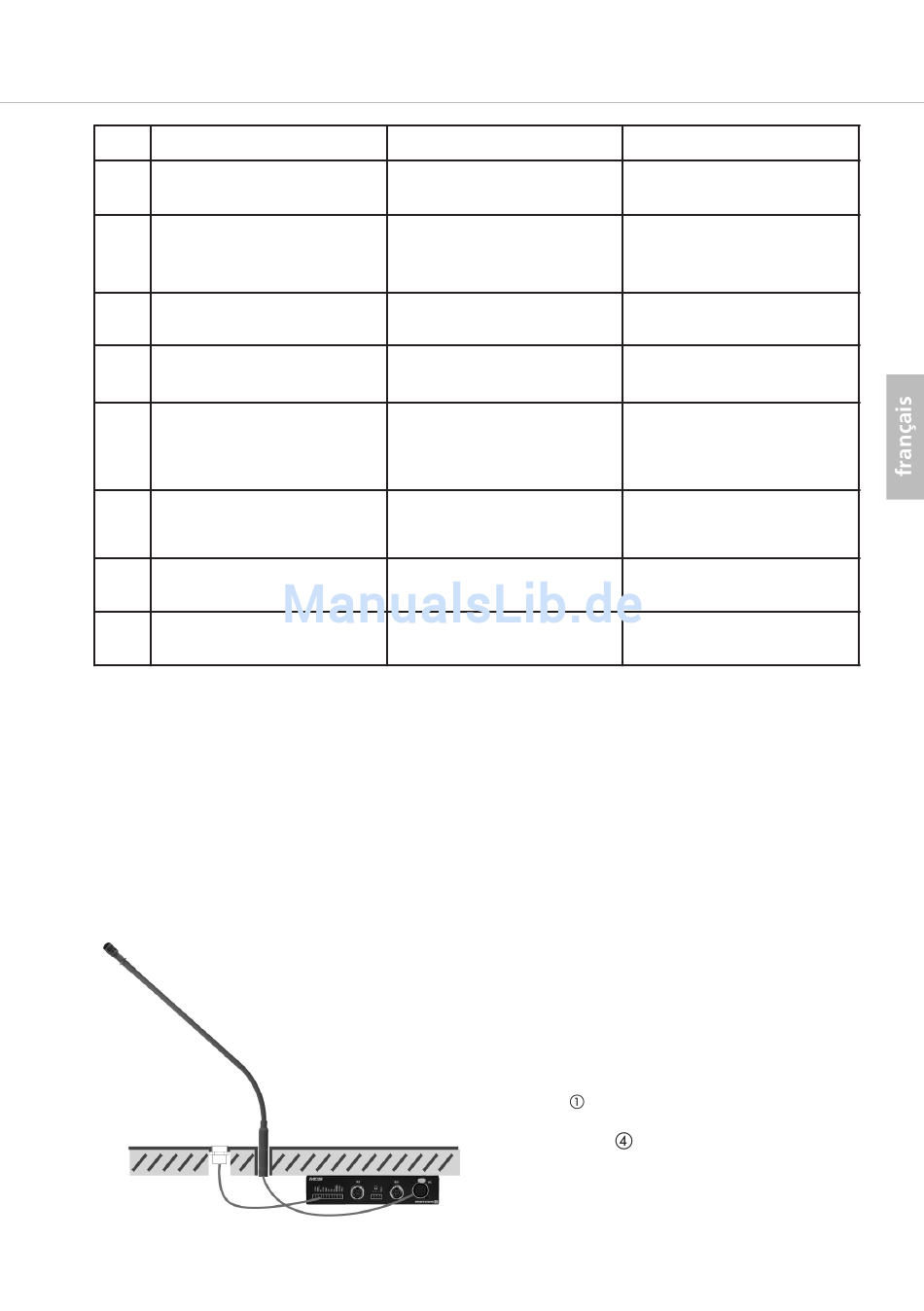

Montage sous table
• Pour le bouton-poussoir, le microphone et éventuel-
lement les haut-parleurs, prévoyez un évidement
correspondant dans le panneau de la table.
• Fixez le poste d'appel sous table à l'aide des pattes
de fixation et de vis appropriées (ou fournies) sur le
panneau de la table.
• Branchez le bouton-poussoir sur la prise «Mic» du
bornier
• Branchez le microphone à col de cygne sur la prise
XLR 5 broches
Position par défaut
ON
ON
ON
ON
OFF
OFF
OFF
ON
.
.
87
