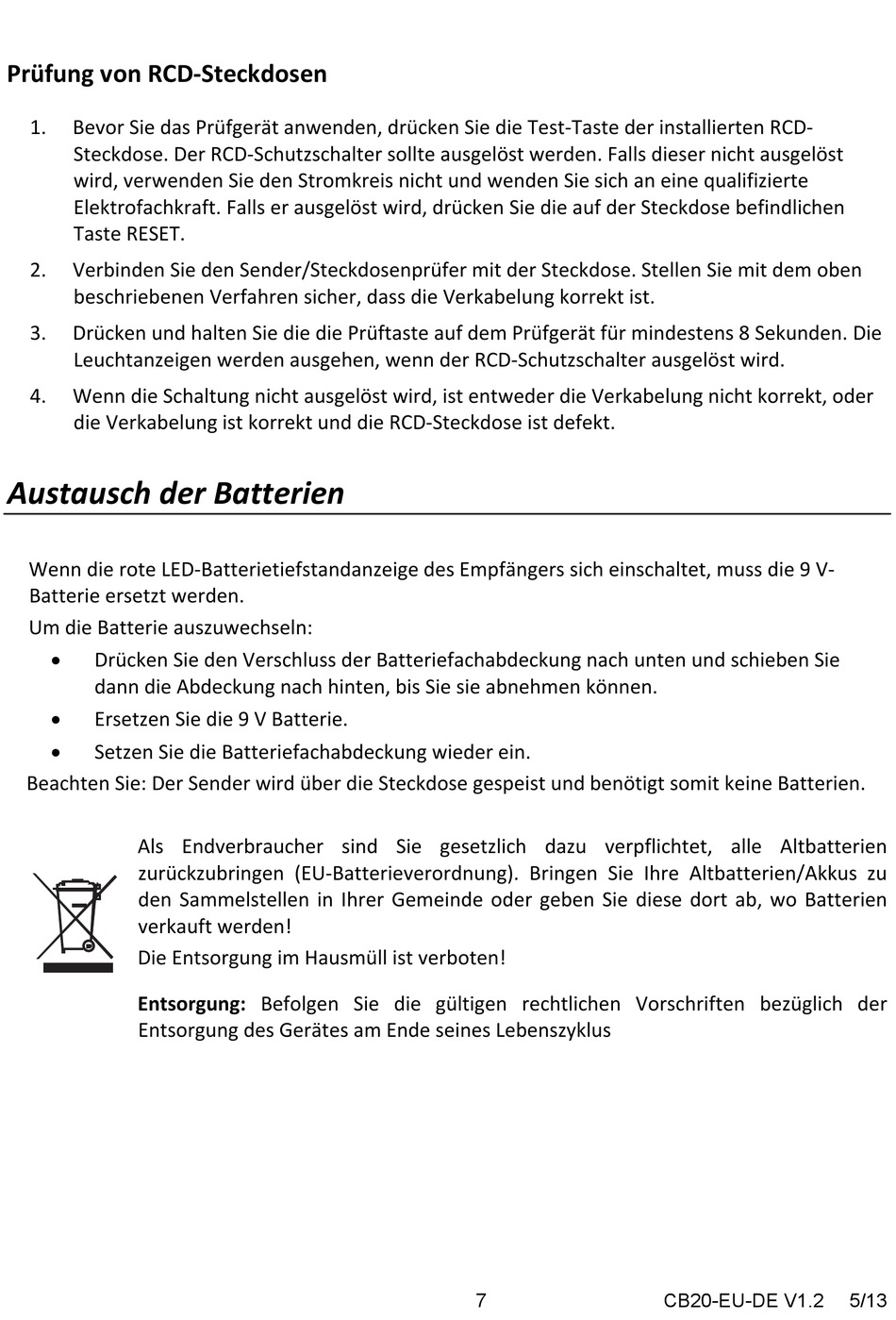

Prüfung von RCD‐Steckdosen
1.
Bevor Sie das Prüfgerät anwenden, drücken Sie die Test‐Taste der installierten RCD‐
Steckdose. Der RCD‐Schutzschalter sollte ausgelöst werden. Falls dieser nicht ausgelöst
wird, verwenden Sie den Stromkreis nicht und wenden Sie sich an eine qualifizierte
Elektrofachkraft. Falls er ausgelöst wird, drücken Sie die auf der Steckdose befindlichen
Taste RESET.
2.
Verbinden Sie den Sender/Steckdosenprüfer mit der Steckdose. Stellen Sie mit dem oben
beschriebenen Verfahren sicher, dass die Verkabelung korrekt ist.
3.
Drücken und halten Sie die die Prüftaste auf dem Prüfgerät für mindestens 8 Sekunden. Die
Leuchtanzeigen werden ausgehen, wenn der RCD‐Schutzschalter ausgelöst wird.
4.
Wenn die Schaltung nicht ausgelöst wird, ist entweder die Verkabelung nicht korrekt, oder
die Verkabelung ist korrekt und die RCD‐Steckdose ist defekt.
Austausch der Batterien
Wenn die rote LED‐Batterietiefstandanzeige des Empfängers sich einschaltet, muss die 9 V‐
Batterie ersetzt werden.
Um die Batterie auszuwechseln:
Drücken Sie den Verschluss der Batteriefachabdeckung nach unten und schieben Sie
dann die Abdeckung nach hinten, bis Sie sie abnehmen können.
Ersetzen Sie die 9 V Batterie.
Setzen Sie die Batteriefachabdeckung wieder ein.
Beachten Sie: Der Sender wird über die Steckdose gespeist und benötigt somit keine Batterien.
Als Endverbraucher sind Sie gesetzlich dazu verpflichtet, alle Altbatterien
zurückzubringen (EU‐Batterieverordnung). Bringen Sie Ihre Altbatterien/Akkus zu
den Sammelstellen in Ihrer Gemeinde oder geben Sie diese dort ab, wo Batterien
verkauft werden!
Die Entsorgung im Hausmüll ist verboten!
Entsorgung: Befolgen Sie die gültigen rechtlichen Vorschriften bezüglich der
Entsorgung des Gerätes am Ende seines Lebenszyklus
7
CB20-EU-DE V1.2
5/13
