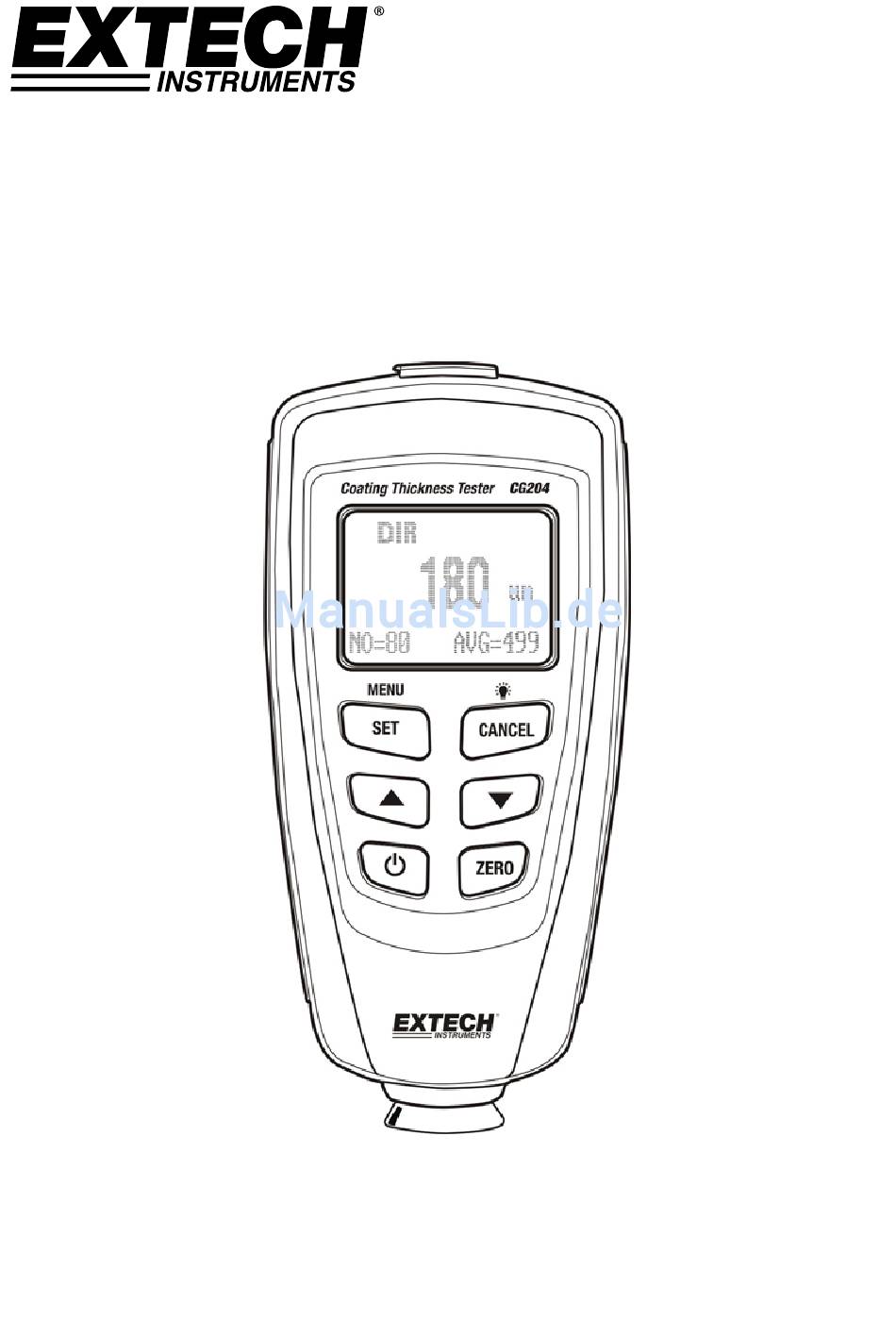

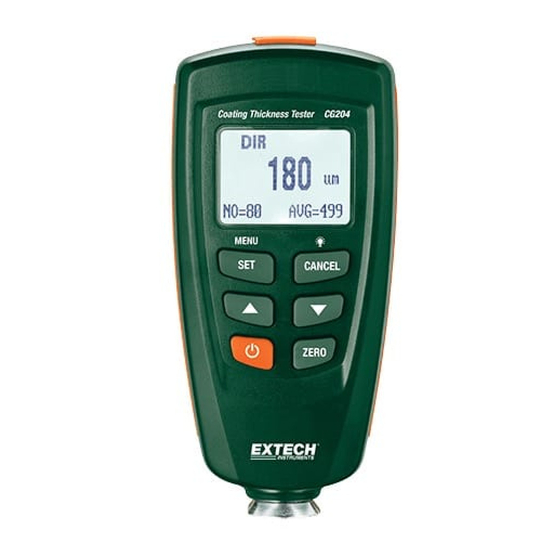

- Seite 1 Benutzerhandbuch Extech CG204 Schichtdickenmessgerät Die Bedienungsanleitung finden Sie in weiteren Sprachen auf www.extech.com...
- Seite 2 Vorwort Herzlichen Glückwunsch zum Kauf des Extech CG204 Schichtdickenmessgeräts. Der CG204 ist ein tragbares Messgerät, welches für nichtinvasive Schichtdickemessungen entworfen wurde. Das Messgerät arbeitet mit zwei Messverfahren: Magnetische Induktion (für eisenhaltige Metallsubstrate) und Wirbelstrom (für eisenfreie Metallsubstrate). Durch ordnungsgemäße Bedienung und Pflege bietet dieses Messgerät jahrelange, zuverlässige Dienste.
- Seite 3 3. Ist das Messgerät eingeschaltet, erwartet das Display eine YES oder NO Eingabe. 4. Drücken Sie die SET Taste, um YES auszuwählen oder die CANCEL Taste für NO. 5. Beachten Sie, dass alle Daten in allen Speicherplätzen zusätzlich zu Statistiken, Kalibrierungswerten und Alarmgrenzen gelöscht werden. CG204-de-DE_v2.5 11/16...
- Seite 4 Löscht die Nullkalibrierungsdaten Delete Zero N (eisenfrei) Löscht die Nullkalibrierungsdaten Delete Zero F (eisenhaltig) HINWEIS: Deaktivieren Sie die automatische Abschaltfunktion (Auto Power OFF) bevor Sie langwierige Programmierungen vornehmen, um eine unvorteilhafte, automatische Abschaltung während der Programmierung zu vermeiden. CG204-de-DE_v2.5 11/16...
- Seite 5 Ist der Speicher voll werden weiterhin Messungen getätigt. Messwerte werden jedoch nicht weiter erfasst (zuvor getätigte Messwerte sind nicht betroffen) und statistische Daten nicht länger aktualisiert. Falls gewünscht, können die Gruppendaten, Kennwerte, Kalibrierungsdaten und Alarmgrenzwerte durch das programmierbare Menü gelöscht werden. CG204-de-DE_v2.5 11/16...
- Seite 6 6. Drücken Sie OK, um die Grenze zu speichern. Drücken Sie BACK, um ins Menü zurückzukehren 7. Führen Sie die gleichen Schritte zur Einstellung von LOW LIMIT durch 8. Benutzen Sie den DELETE LIMIT Parameter, um die Alarmgrenzwerte zu löschen CG204-de-DE_v2.5 11/16...
- Seite 7 3. Nehmen Sie bei Benutzung der statistischen Analysefunktion zum Erhalt eines Mittelwerts mehrere Messungen des gleichen Messbereichs vor. Falsche Messwerte oder Ausreißer können anschließend über das programmierbare Menü gelöscht werden. 4. Die Endmessung wird von einer statistischen Berechnung, hinsichtlich der veröffentlichten Spezifikationen des Messgeräts, abgeleitet. CG204-de-DE_v2.5 11/16...
- Seite 8 Stellen Sie das Messgerät auf: a. DIR: (MENU-OPTIONS-Working Modus-Direct) b. CONTINUOUS: (MENU-OPTIONS-Measure Modus-Single mode [blinkende Geräteanzeige] ) c. MAX: (MENU-OPTIONS-LCD Statistic-Maximum). d. Um: (MENÜ-OPTIONEN-Einstellungen-um). Das Messgerät ist nun zur Kalibrierung bereit. Sie sollten eine Nullkalibrierung vor eine dicke Kalibrierung. CG204-de-DE_v2.5 11/16...
- Seite 9 Kalibrierfaktoren mit hoher Auflösung einzustellen. Die Bildschirmauflösung könnte so eingestellt sein, dass bis zu 10 Tastendrücke notwendig sind, um 1 Zifferänderung auf dem Display zu sehen. Die Kalibrierungsdaten sind im Speicher abgelegt und werden nicht gelöscht, wenn das Messgerät ausgeschaltet (OFF) wird. CG204-de-DE_v2.5 11/16...
- Seite 10 Daher ist es nicht notwendig, die oben genannten Kalibrierungsmethoden anzuwenden. Messung von metallischen Beschichtungen Dieses Messgerät messen können nicht-magnetischen Metallschichten (Zink) auf einem magnetischen (Eisen) Substanz Base und nicht-metallischen Beschichtungen auf einer Grundplatte aus Metall (Eisen und Nichteisenmetalle). CG204-de-DE_v2.5 11/16...
- Seite 11 Messungen können jedoch immer noch getätigt werden. Bei vollem Speicher sind anschließende Messungen nicht in den Statistiken enthalten. Das Display des Messgeräts zeigt „FULL“ an (im SINGLE Messmodus). Im DIRECT Modus wird bei vollem Speicher der älteste Messwert durch den neusten Messwert ersetzt und die Statistik aktualisiert. CG204-de-DE_v2.5 11/16...
-
Seite 12: Wartung
Err2: Magnetische Induktionssondenfehler Err3: Wirbelstrom- und magnetischer Induktionsfehler Err4, 5, 6: „Unused error“ wird angezeigt Err7: Schichtdickenfehler Kontaktieren Sie bitte Extech Instruments wenn einer der Fehler auftritt. Wartung Reinigung und Lagerung Wischen Sie das Messgerätgehäuse regelmäßig mit einem feuchten, in mildes Reinigungsmittel getauchten, Tuch ab. -
Seite 13: Technische Daten
Die Richtigkeit der Angaben bezieht sich auf eine glatte Oberfläche mit einer, in der Nähe der Schichtdicke der zu messenden Folie durchgeführten, Nullkalibrierung sowie auf ein identischen Grundmetall und auf ein der Umgebungstemperatur angepasstes Messgerät. Die Genauigkeit der Referenzfolie oder jeglicher anderer Vergleichskörper sollte zu den Messergebnissen addiert werden. Copyright © 2013‐2016 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form. ISO‐9001 Certified www.extech.com CG204-de-DE_v2.5 11/16...
