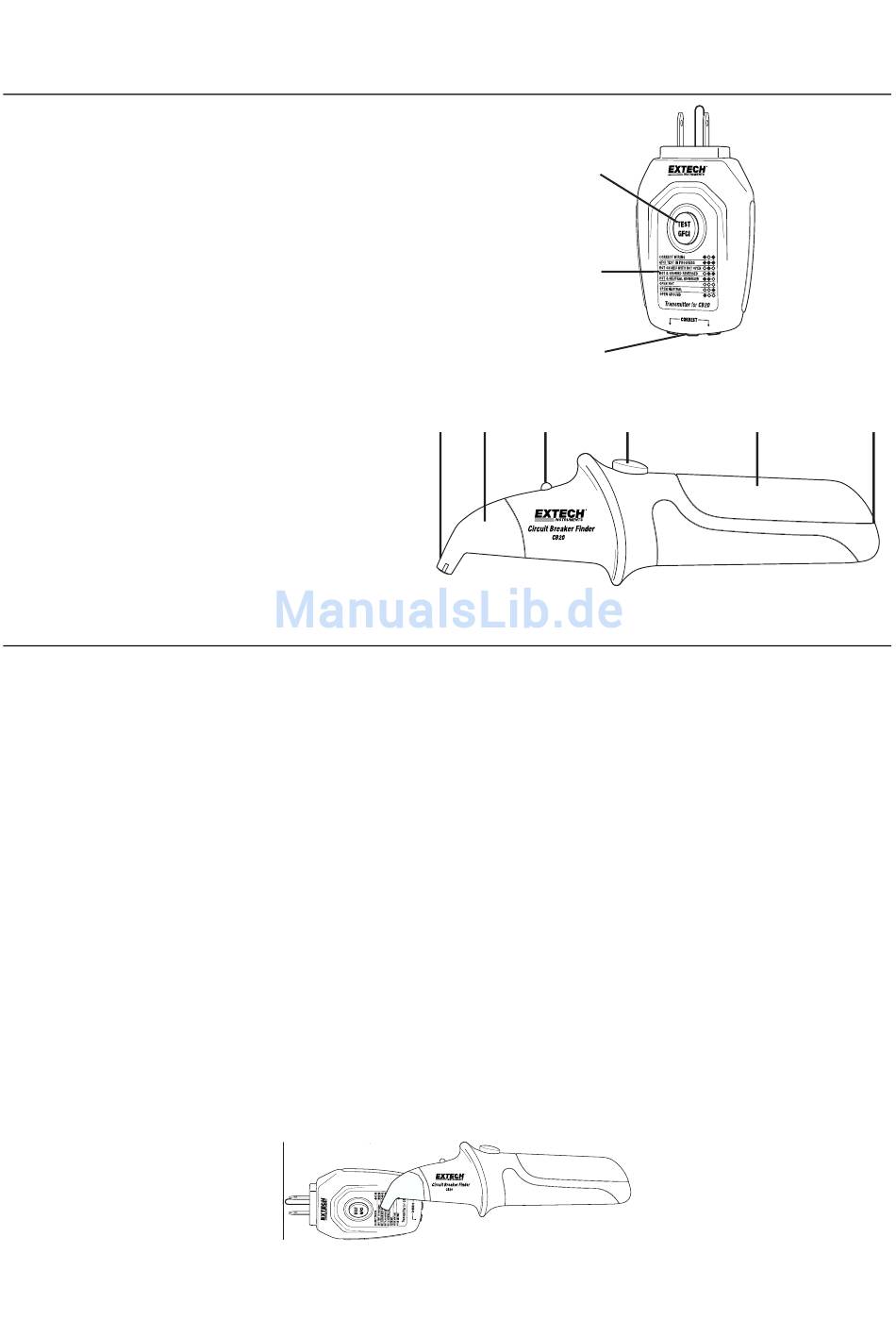

Beschreibung des Messgerätes
Sender
1.
RCD‐Prüftaste
2.
Steckdosentest‐Diagramm
3.
LED‐Anzeigen der Prüffunktion
Empfänger
4.
Batteriefach
5.
ON/OFF/RESET‐Taster
6.
LED‐Batterietiefstandanzeige
7.
LED‐Anzeige
8.
Prüfspitze
9.
Verschluss der Batterieabdeckung
Betrieb
Funktionsprüfung
Schalten Sie den Empfänger an und stellen Sie sicher, dass:
1. Die LED‐Anzeige an ist und rot leuchtet.
2. Die LED‐Batterietiefstandanzeige aus ist.
Falls eine dieser beiden Bedingungen nicht erfüllt ist, wechseln Sie die Batterie aus.
Verbinden Sie den Sender mit einer geeigneten Steckdose und bewegen Sie die Prüfspitze des
Empfängers über die Oberfläche des Senders. Die Frequenz des piependen akustischen Signal
sollte sehr schnell werden oder zu einem Dauerton wechseln. Die LED‐Anzeige sollte grün
leuchten, wenn die Prüfspitze eine starke Signalquelle feststellt (diese ist eine gute Übung, weil
die Anzeigesignale denen ähneln, die beim Finden des richtigen Leitungsschutzschalters im
Sicherungskasten entstehen).
1
2
3
7
8
6
3
5
4
