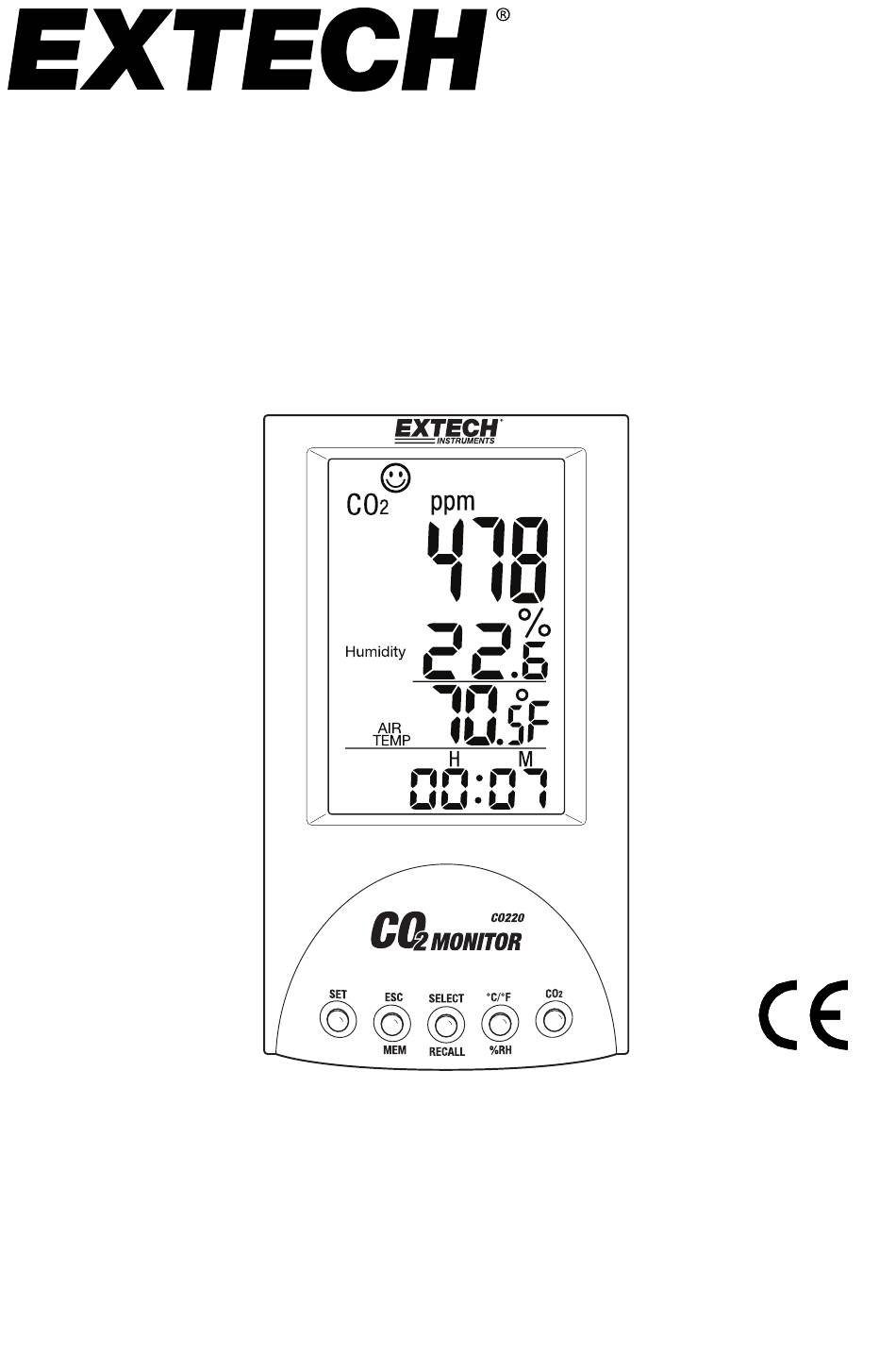

- Seite 1 BEDIENUNGSANLEITUNG -Messgerät mit Datenlogger Modell CO220 Die Bedienungsanleitung finden Sie in weiteren Sprachen auf www.extech.com CO220-de-DE_V1.5 8/20...
-
Seite 2: Messgerätbeschreibung

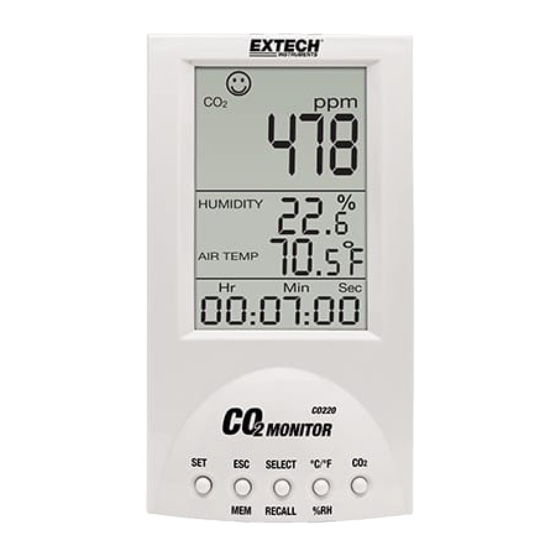

Herzlichen Glückwunsch zu Ihrem neuen Kohlendioxid-Messgerät CO220. Dieses Messgerät dient der Messung der CO -Konzentration, der Lufttemperatur und der relativen Feuchtigkeit. Das CO220 enthält einen Datenlogger mit 99 Speicherplätzen zum Speichern und Abrufen von Messwerten mit Datums- und Zeitstempel. Dank des akustischen Alarms eignet sich dieses Messgerät optimal zur Analyse der Luftqualität (IAQ) in Innenräumen. - Seite 3 Temperatur und rF befinden sich an der Rückseite des Geräts. ERLÄUTERUNG DER SYMBOLE IM DISPLAY concentration unit of measure 350ppm to 450ppm 450ppm to 700ppm 700ppm to 1000ppm 1000ppm to 2500 ppm 2500ppm to 5000ppm 5000ppm and above Air Temp Lufttemperatur CO220-de-DE_V1.5 8/20...
-
Seite 4: Erläuterung Der Tasten
Höchst- oder Kleinstwert ERLÄUTERUNG DER TASTEN Setup-Modus aktivieren Einstellungen speichern und bestätigen ESC - MEM Setup- und Einstellungsseiten verlassen Kalibrierungsprozesse beenden Datenlogger (99 Speicherplätze) SELECT/RECALL Speichereinträge im Datenlogger auswählen/abrufen oder löschen F - %RH Temperatur/Relative Feuchtigkeit/Einstellung der Temperatureinheit -Displayanzeigen CO220-de-DE_V1.5 8/20... - Seite 5 Temperatur) ändern, sollten Sie für die CO -Messung 30 Sekunden und für die Messung der relativen Feuchtigkeit 30 Minuten einplanen, damit sich die Messwerte stabilisieren können. HINWEIS: Halten Sie das Messgerät nicht an den Mund oder an andere -Quellen. CO220-de-DE_V1.5 8/20...
-
Seite 6: Temperatureinheit
TEMPERATUREINHEIT ( F) EINSTELLEN Die angezeigte Temperatureinheit können Sie wie folgt ändern: Halten Sie die Taste SET gedrückt. Drücken Sie während dessen die Taste Wiederholen Sie diese Vorgehensweise zum erneuten Einstellen der Temperatureinheit. CO220-de-DE_V1.5 8/20... - Seite 7 TWA ist die Abkürzung für den zeitlich gewichteten Durchschnitt (8 Stunden). Die Messwerte werden aller 60 Sekunden aktualisiert. Falls das Messgerät weniger als 8 Stunden eingeschaltet war, bestimmt der TWA-Wert den gewichteten Durchschnitt aus allen Messwerten, die seit dem Einschalten des Geräts ermittelt wurden. KURZZEITIGE BELASTUNGSGRENZE (STEL) CO220-de-DE_V1.5 8/20...
- Seite 8 Drücken Sie wiederholt die Taste C/F-RH%, um eine der nachfolgenden Anzeigekombinationen auszuwählen: Feuchtigkeit + Lufttemperatur Feuchtigkeit + Feuchttemperatur Feuchtigkeit + Taupunkttemperatur SPEICHERUNG VON HÖCHST-/ UND KLEINSTWERTEN Nach dem Einschalten des Messgeräts werden Höchst- und Kleinstwerte automatisch gespeichert. Drücken Sie im normalen CO220-de-DE_V1.5 8/20...
- Seite 9 Datum und die Uhrzeit für den angezeigten Messwert. Drücken Sie kurz die Taste F-RH%, um zum normalen Betriebsmodus zurückzukehren. Halten Sie die Taste SELECT/RECALL gedrückt, um den Speicher mit den 99 Speicherplätzen zurückzusetzen. Die Anzeige „Clr“ erscheint 2 CO220-de-DE_V1.5 8/20...
-
Seite 10: Setup-Modus
Wert mit der Taste SELECT. Drücken Sie SET, um zur nächsten Einstellung zu gelangen. Minuten einstellen Wenn die zweistellige Minutenzahl im LCD erscheint, erhöhen Sie den Wert mit der Taste SELECT. Drücken Sie SET, um zur nächsten Einstellung zu gelangen. Sekunden einstellen CO220-de-DE_V1.5 8/20... - Seite 11 Sollte nun der aktuelle Messwert den programmierten Grenzwert überschreiten, ertönt pro Sekunde ein Signalton. Der Alarm ertönt solange, bis der Messwert wieder unter den Alarm-Grenzwert fällt, der Benutzer den Grenzwert ändert, der Alarm wie oben beschrieben ausgeschaltet oder das Gerät vom Netz getrennt wird. CO220-de-DE_V1.5 8/20...
-
Seite 12: Automatische Baseline Kalibrierung (Abc)
Baseline Kalibrierung geeignet ist. Wartung Reinigung und Lagerung Reinigen Sie das Messgerät bei Bedarf mit einem feuchten Lappen und milden Reiniger. Verwenden Sie keine Lösungsmittel oder Scheuermittel. Bewahren Sie das Messgerät an einem Ort mit moderater Temperatur und Feuchtigkeit auf. CO220-de-DE_V1.5 8/20... -
Seite 13: Technische Daten
0 bis 50°C (32 bis 122°F); 5 bis 80% rF Lagerbedingungen -20 bis 50°C (14 bis 122°F); 5 bis 90% rF Stromversorgung 9V DC Adapter mit Universalstecker Abmessungen 155 x 87 x 81,5mm (6,1 x 3,4 x 3,2”) Gewicht 178g (6,2 oz.) CO220-de-DE_V1.5 8/20... - Seite 14 Raumtemperatur auf. Falls das Problem weiter besteht, das Gerät zur Reparatur einsenden. Betriebstemperatur Bewahren Sie das Gerät 30 zu niedrig Minuten lang bei normaler Raumtemperatur auf. Falls das Problem weiter besteht, das Gerät zur Reparatur einsenden. Hardware kaputt Zur Reparatur einsenden CO220-de-DE_V1.5 8/20...
-
Seite 15: Co 2 -Konzentration Und Richtwerte
WICHTIGER HINWEIS ZUR HAFTUNG Die hier genannten CO -Richtwerte dienen nur zur Information und stellen keine direkte Empfehlung durch Extech Instruments oder FLIR Systems dar. Als Benutzer übernehmen Sie die vollständige Verantwortung darüber, wie Sie die bereitgestellten Informationen auswerten und verwenden. -
Seite 16: Kalibrierungs- Und Reparaturservices
Website: www.extech.com. Kundendienst kontaktieren Telefonliste des Kundensupports: https://support.flir.com/contact – Kalibrierungen, Reparaturen und Rücksendungen E-Mail: repair@extech.com Technischer Support: https://support.flir.com Copyright © 2013-2020 FLIR Systems, Inc. Alle Rechte vorbehalten einschließlich des Rechts auf vollständige oder teilweise Vervielfältigung in jeglicher Form www.extech.com CO220-de-DE_V1.5 8/20...
