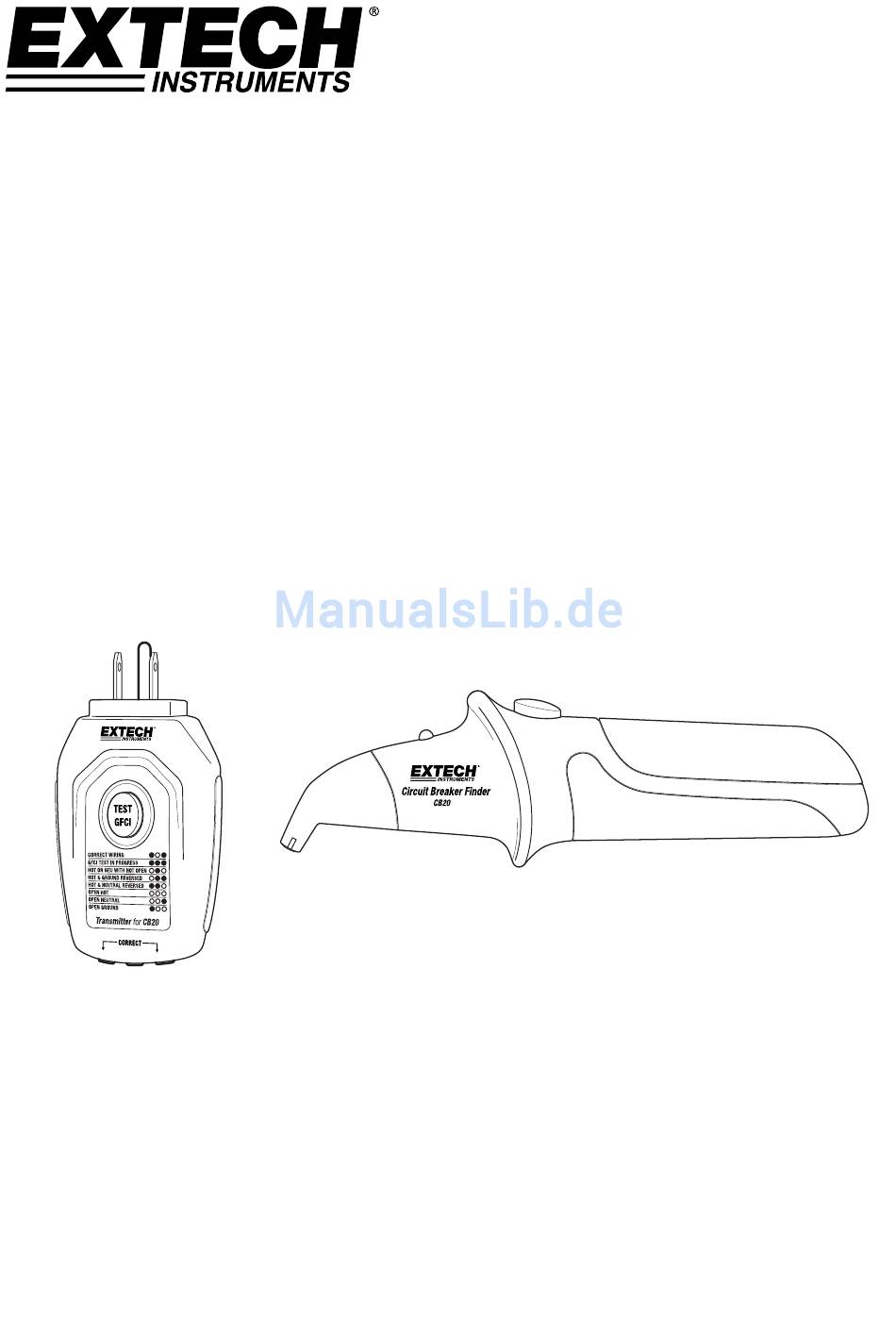

- Seite 1 Bedienungsanleitung Sicherungssucher/Steckdosenprüfer Modell CB20 ...
- Seite 2 Website (www.extech.com), um nach der aktuellsten Version dieser Bedienungsanleitung Ausschau zu halten. Extech Instruments ist eine nach ISO‐9001 zertifizierte Gesellschaft. Sicherheit Internationale Sicherheitszeichen Dieses Symbol neben einem anderen Symbol oder einem Anschluss weist auf wichtige weiterführende Informationen in der Anleitung hin. Dieses Symbol neben einem Anschluss weist auf gefährliche Spannungen während der normalen Verwendung hin Doppelisolierung Sicherheitshinweis Entnehmen Sie bei einer geplanten Lagerdauer von mehr als 60 Tagen die Batterie aus dem Gerät. Achtung Benutzen Sie das Messgerät nur wie in dieser Bedienungsanleitung beschrieben. Jegliche anderweitige Benutzung kann zu einer Beeinträchtigung der Schutzeinrichtungen des Messgeräts führen Dieses Produkt ist nur von Personen zu verwenden, die über eine geeignete Qualifikation für den Umgang mit Elektroinstallationen verfügen. Vor dem Gebrauch, lesen Sie diese Gebrauchsanweisung und alle Sicherheitshinweise aufmerksam durch. Unsachgemäßer Gebrauch durch Nichtbeachtung der Sicherheitshinweise oder Nichtbefolgung der Bedienungsanweisungen, kann zu ernsthaften Verletzungen und Beschädigung des Gerätes führen. Nur in trockener Umgebung verwenden. Überprüfen Sie vor dem Gebrauch, dass das Gerät korrekt funktioniert. ACHTUNG: Wenden Sie sich im Fall von Fehlfunktionen an eine qualifizierte Elektrofachkraft. CB20-EU-DE V1.2 5/13...
-
Seite 3: Beschreibung Des Messgerätes

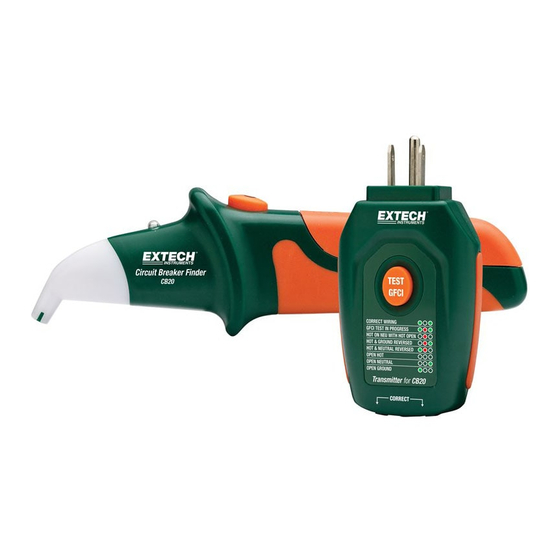

Beschreibung des Messgerätes Sender RCD‐Prüftaste Steckdosentest‐Diagramm LED‐Anzeigen der Prüffunktion Empfänger Batteriefach ON/OFF/RESET‐Taster LED‐Batterietiefstandanzeige LED‐Anzeige Prüfspitze Verschluss der Batterieabdeckung Betrieb Funktionsprüfung Schalten Sie den Empfänger an und stellen Sie sicher, dass: 1. Die LED‐Anzeige an ist und rot leuchtet. 2. Die LED‐Batterietiefstandanzeige aus ist. Falls eine dieser beiden Bedingungen nicht erfüllt ist, wechseln Sie die Batterie aus. Verbinden Sie den Sender mit einer geeigneten Steckdose und bewegen Sie die Prüfspitze des Empfängers über die Oberfläche des Senders. Die Frequenz des piependen akustischen Signal sollte sehr schnell werden oder zu einem Dauerton wechseln. Die LED‐Anzeige sollte grün leuchten, wenn die Prüfspitze eine starke Signalquelle feststellt (diese ist eine gute Übung, weil die Anzeigesignale denen ähneln, die beim Finden des richtigen Leitungsschutzschalters im Sicherungskasten entstehen). CB20-EU-DE V1.2 5/13... - Seite 4 Leistungsschalterbereich, sehr sorgfältig. Die Nichtbeachtung dieser Anweisungen könnte zu nicht beweiskräftigen Testergebnissen führen. Beachten Sie auch das beigefügte Diagramm für zusätzliche Anweisungen. Verbinden Sie den Sender mit der zu prüfenden Steckdose. Die richtigen LED‐Anzeigen leuchten auf. Gehen Sie zum Sicherungskasten und schalten Sie den Receiver EIN. Die LED‐ Anzeige des Empfängers leuchtet rot auf, um die automatische Prüffunktion zu signalisieren. Setzen Sie die Prüfspitze in Berührung mit den Schaltern des Sicherungskastens oder mit den Sicherungen. Die Sensorspitze muss während der kompletten Prüfung flach am Leistungsschalter anliegen. Jegliche Neigung des Winkels in eine beliebige Richtung, beeinflusst die Fähigkeit des Sensors ein Signal zu empfangen. Wiederholen Sie die Prüfung der Sicherungsschalter‐Reihe. Mit jedem Durchlauf, passt der Empfänger seine Empfindlichkeit an und lässt schwächere Signale außer Acht. Setzen Sie den Prüfvorgang fort, bis die korrekte Reaktion (schnelles oder konstantes akustisches Signal und grüne LED‐Anzeige) nur dann gegeben ist, wenn sich die Prüfspitze über einer einzigen Sicherung oder Sicherungsschalter befindet. Diese ist die Sicherung des Stromkreises, mit dem der Sender verbunden ist. Schalten Sie die so bestimmte Sicherung aus und der Empfänger wechselt die Farbe der LED‐Anzeige zu rot. Gehen Sie zu der geprüften Steckdose und stellen Sie sicher, dass die korrekte Sicherung ausgewählt wurde, indem Sie kontrollieren, ob die LEDs des Senders ausgeschaltet sind (keine Stromzufuhr). Drücken und halten Sie die Taste ON/OFF/RESET, um den Empfänger auszuschalten. CB20-EU-DE V1.2 5/13...
- Seite 5 Tipps zum automatischen Prüfvorgang Der Empfänger vergleicht die Stärke des Signals, das er von den verschiedenen Sicherungen empfängt. Beachten Sie die folgenden Hinweise, um die besten Ergebnisse zu erzielen. Wichtig: Das erste starke Signal muss sich nicht als das stärkste Signal von allen erweisen. Unterbrechen Sie nicht den Prüfvorgang, wenn Sie erstmalig ein starkes Signal feststellen. Es ist unbedingt notwendig, das der Prüfvorgang fortgesetzt wird, bis alle Sicherungen geprüft wurden, um sicher zu stellen, dass die richtige Sicherung bestimmt wurde. Bewegen Sie die Prüfspitze nicht unregelmäßig. Um richtig funktionieren zu können, muss die automatische Speicherfunktion der Prüfergebnisse ein konstantes Signal erhalten. Halten Sie für die Dauer des Prüfvorgangs die rote Prüfspitze immer im gleichen Winkel zu den Sicherungen. Halten Sie die Prüfspitze in Berührung mit den Sicherungen während allen Prüfdurchläufen, so dass die Gleichmäßigkeit des Abstands gewährleistet ist. Prüfen Sie immer die gleiche Seite eines Sicherungsschalters während eines Prüfvorgangs. Dies ist insbesondere zu beachten, wenn Sie einen vertikal geordneten Sicherungskasten prüfen, bei dem nebeneinanderliegende Sicherungen in gegensätzliche Richtungen montiert sein könnten. Nullen Sie immer den Empfänger (RESET), bevor Sie die Prüfbedingungen ändern. Halten Sie dazu immer Abstand zum Sicherungskasten. CB20-EU-DE V1.2 5/13...
- Seite 6 Offen Heiß Offen Neutral Offen Erdet Ab Auf CB20-EU-DE V1.2 5/13...
-
Seite 7: Austausch Der Batterien
Als Endverbraucher sind Sie gesetzlich dazu verpflichtet, alle Altbatterien zurückzubringen (EU‐Batterieverordnung). Bringen Sie Ihre Altbatterien/Akkus zu den Sammelstellen in Ihrer Gemeinde oder geben Sie diese dort ab, wo Batterien verkauft werden! Die Entsorgung im Hausmüll ist verboten! Entsorgung: Befolgen Sie die gültigen rechtlichen Vorschriften bezüglich der Entsorgung des Gerätes am Ende seines Lebenszyklus CB20-EU-DE V1.2 5/13... - Seite 8 Weitere Sicherheitshinweise für Batterien Entsorgen Sie Batterien niemals im Feuer. Diese könnten explodieren oder auslaufen. Mischen Sie keine unterschiedlichen Batterietypen. Installieren Sie immer Batterien des gleichen Typs. Reinigung Reinigen Sie die Oberfläche des Senders und des Empfängers mit einem feuchten Tuch. Verwenden Sie keine Lösungsmittel. Lassen Sie das Gerät vor dem Gebrauch vollständig trocknen. CB20-EU-DE V1.2 5/13...
-
Seite 9: Spezifikationen
5 ºC bis 40 ºC (41 ºF bis 104 ºF) Lagertemperatur ‐20 C bis 60 C (‐4 F bis 140 F) Betriebsluftfeuchtigkeit Max. 80 % bis zu 31 ºC (87 ºF) linear abnehmend auf 50 % bei 40 ºC (104 ºF) Lagerluftfeuchtigkeit <80 % Betriebshöhe 2000 m (7000 ft) Maximum Gewicht Sender: 91 g (3,2 oz) Empfänger: 136 g (4,8 oz) Abmessungen Sender: 118 x 60 x 35 mm (4,6 x 2,4 x 1,4”) Empfänger: 196 x 55 x 36 mm (7,7 x 2,2 x 1,4”) Zertifizierungen UL CE UL‐gelistet Die UL‐Kennzeichnung bedeutet nicht, dass dieses Produkt für die Genauigkeit seiner Messwerte evaluiert wurde. Copyright © 2013 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form ISO‐9001 zertifiziert www.extech.com CB20-EU-DE V1.2 5/13...
