BEDIENUNGSANLEITUNG


3000 A AC flexibler Strommesszangenadapter
Modelle CA3010 und CA3018


Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Extech Instruments CA3010

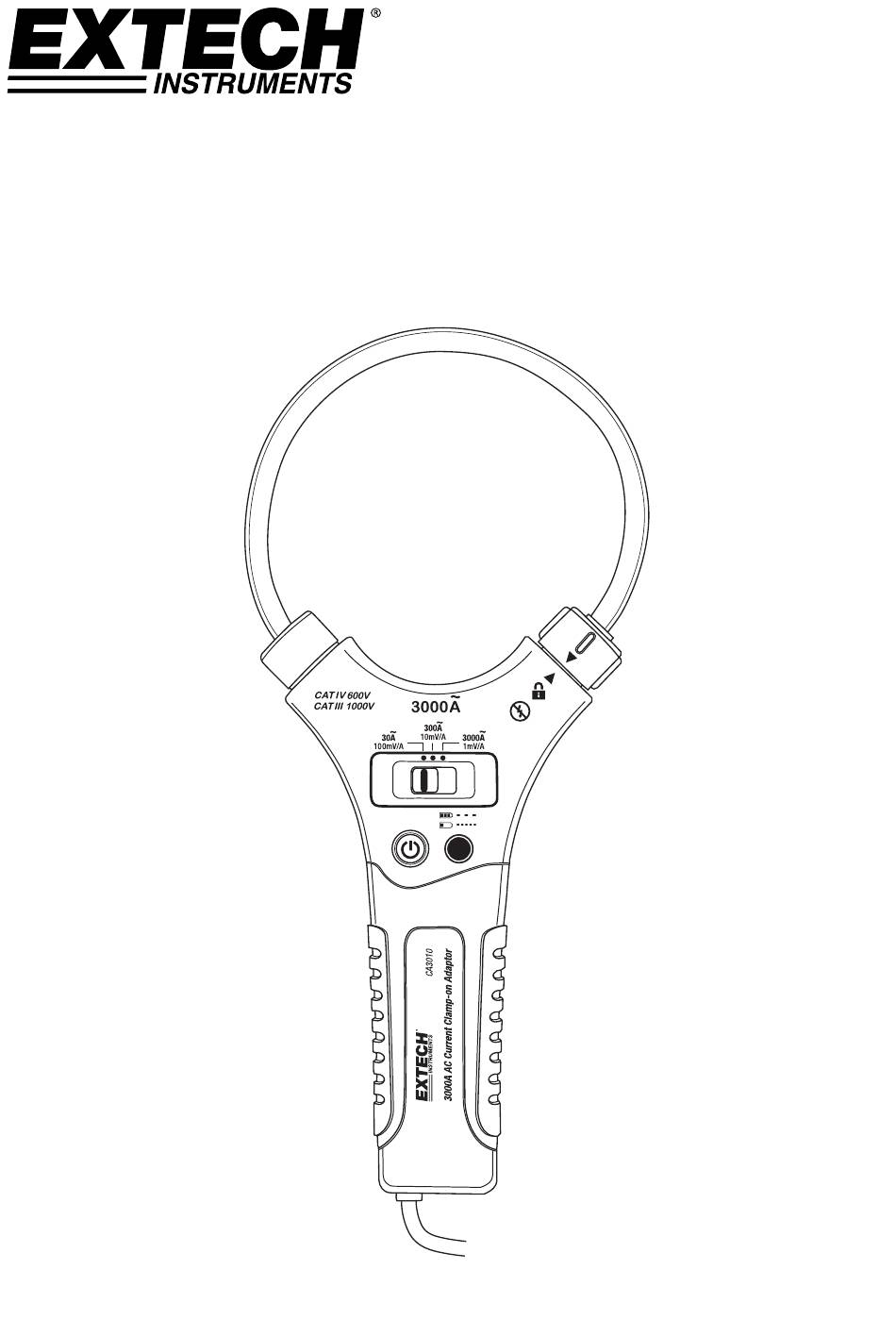

  • Seite 1 BEDIENUNGSANLEITUNG      3000 A AC flexibler Strommesszangenadapter  Modelle CA3010 und CA3018  ...
  • Seite 2: Ausstattungsdetails

    Einführung  Vielen Dank, dass Sie sich für den AC flexibler Strommesszangenadapter von Extech entschieden  haben. Dieser Adapter kann bis zu 3000 A Wechselstrom messen.  Der Adapter der CA‐Serie kann  über ein normales Digital‐Multimeter (DMM) im mV AC‐Modus die Strommesswerte anzuzeigen,  wenn er an das DMM angeschlossen wurde.  Der CA3018 hat eine 45,7 cm (18") und der CA3010 eine 25,4 cm (10") Zangenöffnung, ansonsten  beide Messgeräte identisch. Diese Geräte sind professionelle CAT IV 600 V, CAT III 1000 V  Messgeräte. Dieses Messgerät wird komplett getestet und kalibriert geliefert, und gewährleistet,  bei sachgemäßer Verwendung, viele Jahre zuverlässige Dienste.    Ausstattungsdetails   Zeigt Strommesswerte bis zu 3000 A AC auf dem angeschlossenen DMM an   Praktische und flexible Zange mit Verriegelungsmechanismus.   Spulendurchmesser 7,5 mm (0,3") für Messungen in beengten Bereichen   Bananensteckerkabel mitgeliefert   Ein‐/Ausschalter   LED‐Anzeige für Batteriestand   Auswahlschalter für einen Strommessbereich von 30 A, 300 A und 3000 A   Batterieversorgung    CA3010_CA3018 de‐DE_V1.0   1/15 ...
  • Seite 3: Sicherheitsinformationen

    Sicherheitsinformationen  Befolgen Sie für einen sicheren Betrieb und Wartung des Messgeräts sorgfältig diese  Anweisungen. Nichtbeachtung der Warnhinweise kann zu schweren Verletzungen führen.    WARNHINWEISE    WARNHINWEISE weisen auf gefährliche Bedingungen und Aktionen hin, die zu VERLETZUNGEN  und zum TODE führen können.   In der Nähe des Orts, an dem Messungen durchgeführt werden, muss eine individuelle  Schutzausrüstung verwendet werden, falls GEFÄHRLICHE SPANNUNGSFÜHRENDE Teile der  Anlage zugänglich sind.   Eine anders als vom Hersteller angegebene Benutzung des Geräts könnte zu einer  Beeinträchtigung der Schutzeinrichtungen des Messgeräts führen.   Stets die richtigen Anschlüsse, Schalterpositionen und Messbereiche verwenden.   Um das Risiko eines Brands oder elektrischen Schlages einzuschränken, setzen Sie dieses  Produkt weder Regen noch Feuchtigkeit aus.   Überprüfen Sie die Funktion des Messgeräts durch Messung eines bekannten Stroms.  Schicken Sie im Zweifelsfall das Messgerät zur Wartung ein.   Keine höhere Spannungen oder Ströme als die auf dem Messgerät angegebene  Nennspannungen/‐Ströme anlegen.   Um falsche Messungen zu vermeiden, die zu Stromschlag oder Verletzungen führen können,  müssen die Batterien ersetzt werden, sobald die Anzeige für erschöpfte Batterien  aufleuchtet.   Verwenden Sie das Messgerät nicht in der Nähe oder in Bereichen mit explosiven Gasen oder  Dämpfen.   Verwenden Sie die flexible Strommesszange nicht, wenn die innere Kupferleitung im  flexiblen Kabel sichtbar ist.   Schalten Sie das zu prüfende Messobjekt spannungsfrei oder tragen Sie geeignete  Schutzkleidung beim Einsetzen oder Herausnehmen der flexiblen Strommesszange aus  einem Messkreis.  ...
  • Seite 4: Sicherheitssymbole, Die Sich In Der Regel Am Messgerät Und In Den Anweisungen Befinden

    WARNHINWEISE    WARNHINWEISE weisen auf gefährliche Bedingungen und Aktionen hin, die Schäden am  Messgerät oder an zu prüfenden Geräten verursachen können. Setzen Sie das Messgerät keinen  extremen Temperaturen oder hoher Luftfeuchtigkeit aus.  Sicherheitssymbole, die sich in der Regel am Messgerät und in den  Anweisungen befinden  Dieses Symbol neben einem anderen Symbol weist auf wichtige    weiterführende Informationen in der Anleitung hin.  Die Messzange nicht an GEFÄHRLICHEN, SPANNUNGSFÜHRENDEN Leitern    anlegen oder von diesen entfernen.    Das Gerät ist durch doppelte oder verstärkte Isolierung geschützt.  Batteriestandsymbol.    Entspricht den Richtlinien der Europäischen Union.    Dieses Produkt nicht im Hausmüll entsorgen.    Wechselstrommessung.    Erdung.      ÜBERSPANNUNGSKATEGORIEN NACH IEC1010  ÜBERSPANNUNGSKATEGORIE I  Geräte der ÜBERSPANNUNGSKATEGORIE I sind Geräte für den Anschluss an Schaltkreise, in denen  Vorkehrungen getroffen wurden, um transiente Überspannungen auf einen niedrigen Pegel zu begrenzen.  Hinweis – Beispiele sind geschützte elektronische Schaltkreise.  ÜBERSPANNUNGSKATEGORIE II  Geräte der ÜBERSPANNUNGKATEGORIE II sind Energie verbrauchende Geräte, die von einer festen  Einrichtung versorgt werden.  Hinweis – Beispiele sind Haushalts‐, Büro‐ und Laborgeräte.  ÜBERSPANNUNGSKATEGORIE III  Geräte der ÜBERSPANNUNGSKATEGORIE III sind Geräte in festen Einrichtungen.  Hinweis – Beispiele sind Schalter in festen Einrichtungen und einige Geräte für industriellen Gebrauch mit  permanentem Anschluss an eine feste Installation.  ÜBERSPANNUNGSKATEGORIE IV  Geräte der ÜBERSPANNUNGSKATEGORIE IV sind zum Gebrauch am Ort der Installation bestimmt. ...
  • Seite 5: Beschreibung Des Messgeräts

    Beschreibung  Beschreibung des Messgeräts  Flexible Strommesszange  Bereichsauswahl  Ein‐/Ausschalter  Bananensteckerkabel  Batteriefach  Batteriestandsanzeige  Verriegelungsmechanismus für die Messzange  Messleitungen mit Bananenstecker                                     Bedienung  HINWEISE:  Lesen und verstehen Sie vor der Nutzung des Geräts alle Warn‐ und  Vorsichtshinweise in dieser Bedienungsanleitung.  Stromversorgung des Messgeräts  Das Messgerät wird von zwei (2) AAA 1,5 V Batterien mit Strom versorgt (diese befinden sich im  Batteriefach auf der Unterseite des Messgerätegriffs). Drücken Sie kurz den Ein‐/Ausschalter, um  das Messgerät ein‐ oder auszuschalten.  Batteriestandanzeige  Die Batteriestandanzeige blinkt langsam, wenn die Batterien neu sind (> 2,5 V). Die Anzeige blinkt  schnell, wenn die Batterien erschöpft sind (< 2,5 V) und sie ersetzt werden müssen. Im Abschnitt  „Wartung“ finden Sie weitere Informationen zum Ersetzen der Batterien.  CA3010_CA3018 de‐DE_V1.0   1/15 ...
  • Seite 6: Wechselstrommessungen

    Wechselstrommessungen   WARNHINWEIS: Achten Sie darauf, dass die Stromversorgung des zu prüfenden Geräts  ausgeschaltet wurde, bevor Sie mit dem Messvorgang beginnen. Schalten Sie die  Stromversorgung des zu prüfenden Geräts nur ein, nachdem die Messzange sicher am Gerät  angelegt wurde.  VORSICHT:  Halten Sie während der Messung die Finger immer unterhalb der Anzeige‐ LED.  Schalten Sie den Messzangenadapter, das DMM und das zu prüfende Gerät aus.  Schließen Sie den Zangenadapter mit den mitgelieferten Bananensteckern an den  Bananensteckerbuchsen des DMM an.  Schalten Sie das DMM ein und stellen Sie es in den AC V Messmodus.  Stellen Sie den Bereichswahlschalter am Zangenadapter auf den zu erwartenden  Strommessbereich ein.  Drehen Sie die Rändelmutter des Verriegelungsmechanismus am Messzangenadapter  gegen den Uhrzeigersinn, um die flexible Zange zu öffnen.  Umschließen nur einen Leiter des zu prüfenden Gerätes vollständig mit der flexiblen  Messzange (siehe folgende Abbildungen). Versuchen Sie nicht einen höheren Strom zu  messen, als die angegebene maximale Stromstärke.  Schalten Sie den Messzangenadapter ein (drücken Sie den Ein‐/Ausschalter) und schalten  Sie anschließend das zu prüfende Gerät ein. Halten Sie während der Messung die Finger  immer unterhalb der Anzeige‐LED.  Lesen Sie den Stromwert auf dem DMM‐Display ab.  Trennen Sie das zu prüfenden Geräts von der Stromversorgung, bevor Sie die Verbindung  mit der flexiblen Messzange und dem DMM entfernen.     CA3010_CA3018 de‐DE_V1.0   1/15 ...
  • Seite 7: Bereichseinstellung

    Bereichseinstellung  Wählen Sie für die besten Messergebnisse hinsichtlich der Ausgangsspannung den richtigen  Messbereich entsprechend zum erwartenden Strommesswert. Siehe Tabelle unten:  Bereichswahlschalter  Bester Messbereich  30 A (100 mV/1 A)  max. 30,00 A  300 A (10 mV/ 1 A)  30,0 bis 300,0 A  3000A (1mV/1 A)  300,0 bis 3000 A  Wartung  WARNHINWEIS: Zur Vermeidung eines elektrischen Schlags müssen Sie vor dem Öffnen des  Gehäuses das Messgerät von allen Stromkreisen trennen und es ausschalten. Benutzen Sie das  Messgerät niemals mit geöffnetem Gehäuse.  Reinigung und Lagerung  Wischen Sie das Gehäuse regelmäßig mit einem feuchten Tuch und mildem Reinigungsmittel ab. Verwenden Sie keine scheuernden Reinigungs- oder Lösungsmittel.  Nehmen Sie bei einer  geplanten Aufbewahrungsdauer des Messgeräts von mehr als 60 Tagen die Batterien aus dem  Gerät und lagern Sie diese separat.  Ersetzen der Batterien  ACHTUNG: Entfernen Sie das Messgerät vom zu prüfenden Leiter und schalten Sie vor ...
  • Seite 8: Technische Daten

    10 mV/1 A AC  für den Frequenzbereich: 45 bis 500    Hz  3000 A AC  1 mV/1 A AC  Anmerkungen:    Die Genauigkeit wird als ± (% des Messwerts + letzte signifikante Stelle) bei 23 C ± 5 C und bei  einer relative Luftfeuchtigkeit von weniger als 80 % angegeben. Die Genauigkeit gilt für einen  Zeitraum von einem Jahr nach der Kalibrierung.  Max. Ausgangsspannung: 4,5 V Spitze  Rauschen des Ausgangs: < 5 mV für jeden Messbereich  Positionsfehler der Messzange: Der Genauigkeits‐ und der Positionsfehler setzen einen zentral  ausgerichteten primären Leiter bei optimaler Position, ohne externe elektrische oder  magnetische Felder innerhalb des Betriebstemperaturbereichs voraus.    CA3010   CA3010 Fehler*  CA3018   CA3018 Fehler*  Abstand von der  15mm (0.6”)  +2.0%  35mm (1.4”)  +1.0%  optimalen Position   25mm (1.0”)  +2.5%  50mm (2.0”)  +1.5%  35mm (1.4”)  +3.0%  60mm (2.4”)  +2.0%   *Fügen Sie diese Fehler an die AC‐Strom Genauigkeit) weiter oben in diesem Abschnitt.   ...
  • Seite 9  Temperaturkoeffizient  0,2 x angegebene Genauigkeit /  C, < 18 C (64,5 F), > 28 C (82,4 F)  Einsatzhöhe  max. 2000 Meter (6562')  Batterien Zwei „AAA“ 1,5 V Batterien   Batterielebensdauer   160 Stunden mit Alkali‐Batterien  Abmessungen (B x H x T)  CA3010: 120 x 280 x 25 mm (4,7 x 11,0 x 1,0")    CA3018: 130 x 350 x 25 mm (5,1 x 13,8 x 1,0")    Gewicht  CA3010: 170 g (6,0 oz.)    CA3018: 200 g (7,1 oz.)  Sicherheitsstandards  für den Einsatz im Innenbereich und in Übereinstimmung mit den  Anforderungen für Doppelisolation nach EN61010‐1, EN61010‐2‐ 032, EN61326‐1; CAT IV 600 V, CAT III 1000 V, Verschmutzungsgrad  2  Stoß‐ und Vibrationsfestigkeit  Sinusförmige Vibration MIL‐PRF‐28800F (5‐55 Hz, max. 3 g)  Fallschutz  1,2 m (4') Fall auf harten Holz‐ oder Betonboden    Copyright © 2015 FLIR Systems, Inc. ...
