5.6.1.2
Stick 350 cel pws
Pos. Symbol
1
2
3
4
5
•
Kabelstecker des Elektrodenhalters in die Anschlussbuchse „
Rechtsdrehung verriegeln.
•
Kabelstecker der Werkstückleitung in die Anschlussbuchse "
Rechtsdrehung verriegeln.
Mit dem Umschalter Polwendung kann die Schweißstrompolarität (+/-) ohne
+ / -
Umklemmen von Elektrodenhalter- bzw. Werkstückleitung gewechselt werden. Die
Umschaltung kann auch mit einem entsprechenden Fernsteller (PWS) durchgefürht
werden. Während dem Schweißvorgang kann kein Polaritätswechsel durchgeführt
werden!
099-002029-EW500
27.10.2010
Beschreibung
0
Elektrodenhalter
Anschlussbuchse, Elektrodenhalter
Der Umschalter Polaritätswechsel bestimmt die Schweißstrompolarität.
Werkstück
Anschlussbuchse, Werkstückleitung
Der Umschalter Polaritätswechsel bestimmt die Schweißstrompolarität.
Umschalter Polwendung
Mit dem Umschalter wird die Schweißstrompolarität („+" oder „-") der
Anschlussbuchsen Elektrodenhalter und Werkstückleitung umgeschaltet.
=
Schweißstrompolarität „+" an Anschlussbuchse
=
Schweißstrompolarität „-" an Anschlussbuchse
Aufbau und Funktion

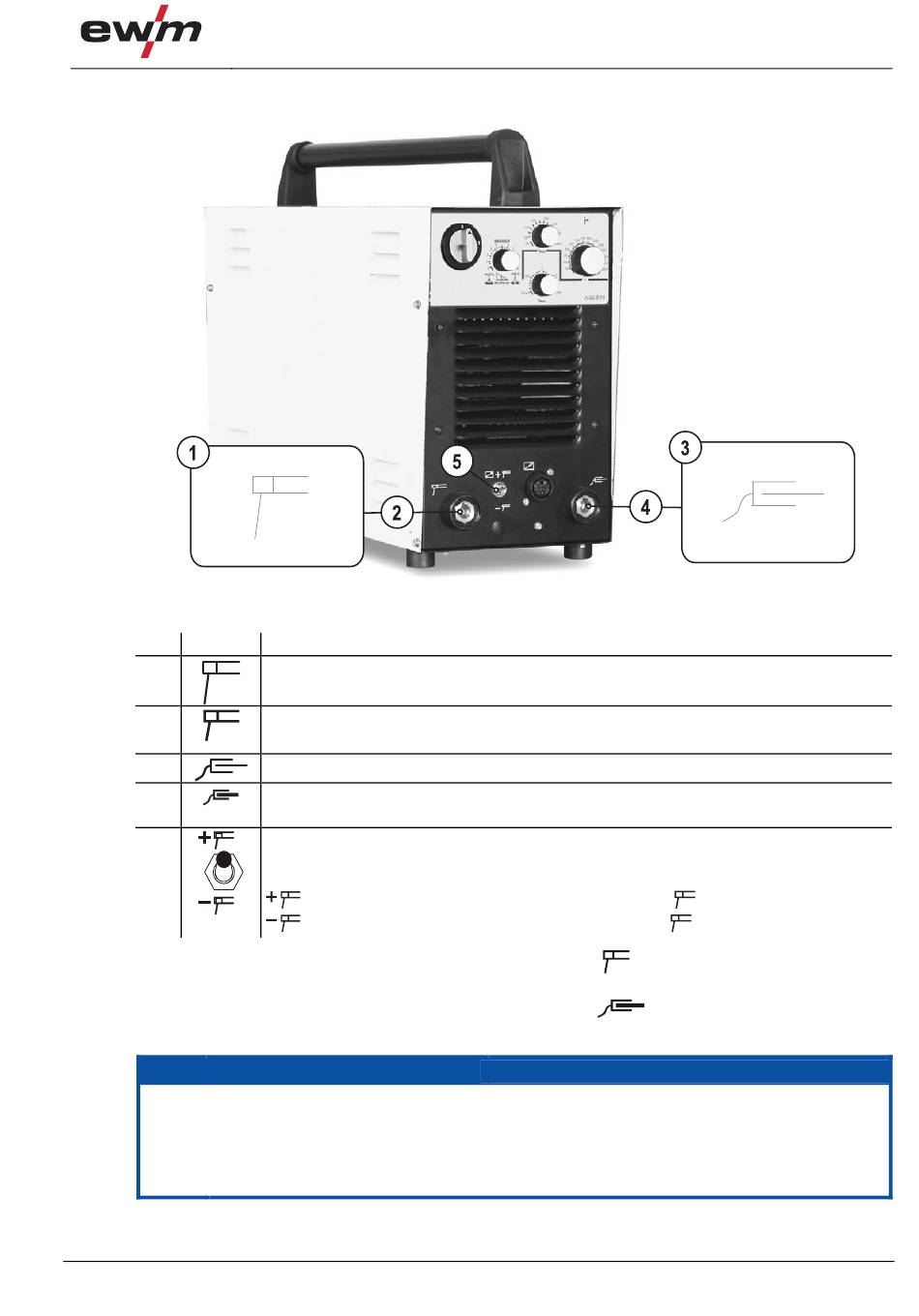

Abbildung 5-3
" einstecken und durch
HINWEIS
E-Hand-Schweißen
.
.
" einstecken und durch
23
