Gerätebeschreibung - Schnellübersicht
Stick 350 cel
4
Gerätebeschreibung - Schnellübersicht
4.1
Stick 350 cel
4.1.1

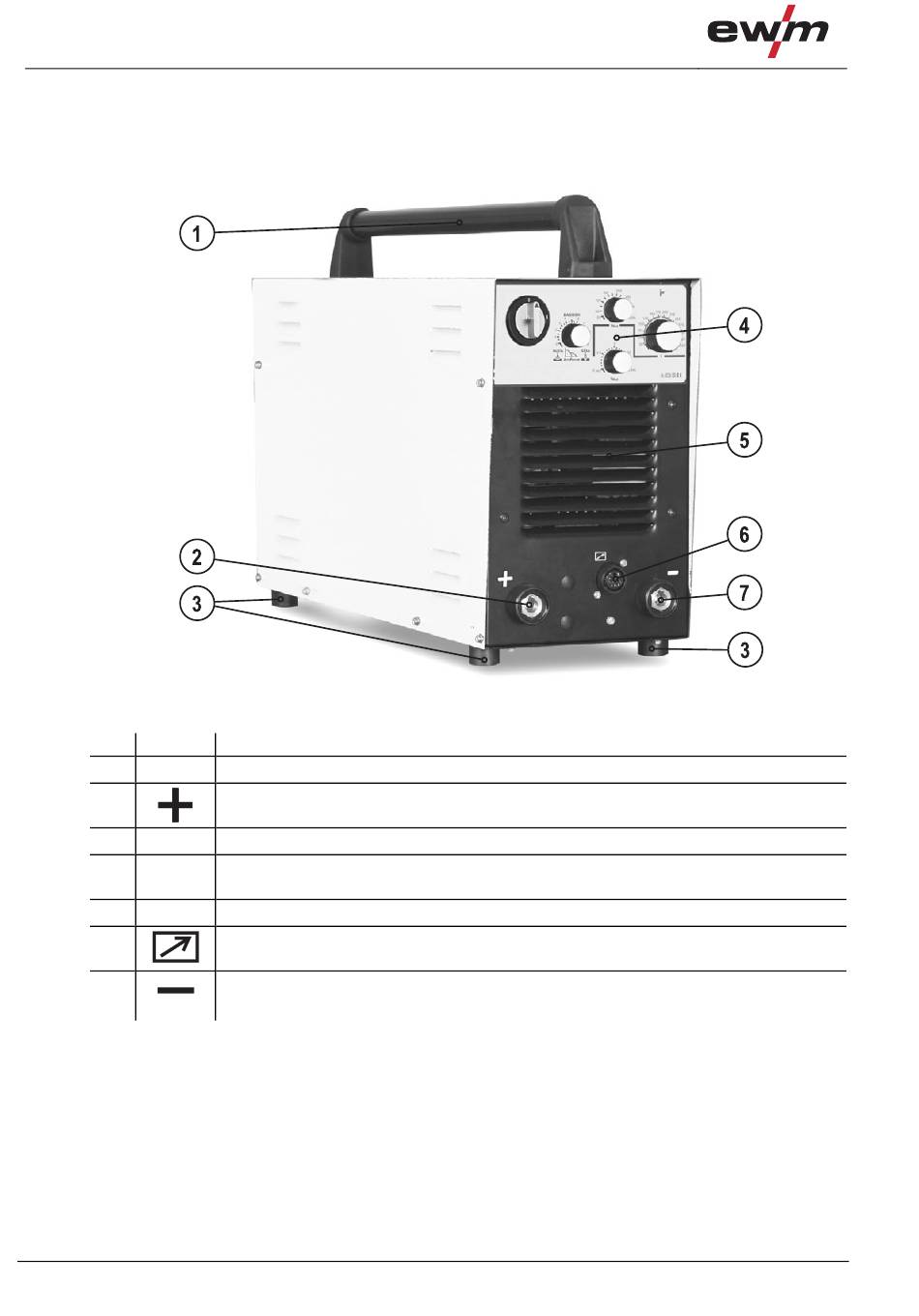

Frontansicht
Pos. Symbol
1
2
3
4
5
6
7
14
Beschreibung
0
Transportgriff
Anschlussbuchse, Schweißstrom „+"
Anschluss Elektrodenhalter bzw. Werkstückleitung
Gerätefüße
Gerätesteuerung
siehe Kapitel „Gerätesteuerung - Bedienelemente"
Eintrittsöffnung Kühlluft
Anschlussbuchse, 14-polig
Fernstelleranschluss
Anschlussbuchse, Schweißstrom „-"
Anschluss Elektrodenhalter bzw. Werkstückleitung
Abbildung 4-1
099-002029-EW500
27.10.2010
