02. DER ANTRIEB

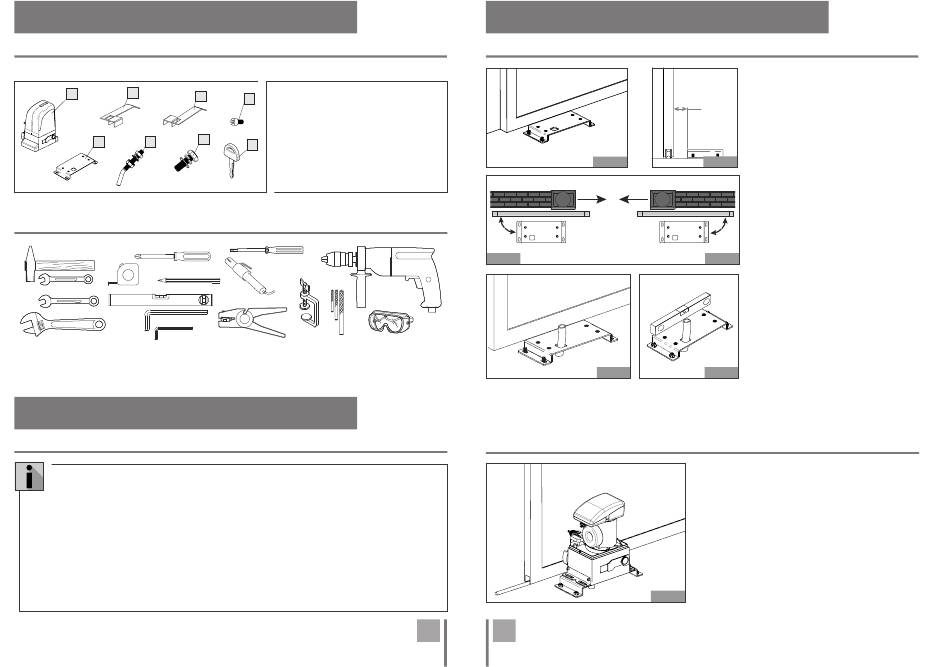

ZUBEHÖR
Prüfen sie, ob die folgenden Artikel in der Verpackung sind, bevor sie mit der Montage des Antriebes beginnen.
2
1
5
6

INSTALLATIONS WERKZEUGE

03. INSTALLATION

VORPRÜFUNG
Um den Wirkungsgrad und den Betrieb der automatischen Vorrichtung sicherzustellen, erfüllen
Sie bitte folgende Bedingungen:
• Die Struktur des Tors muss geeignet sein um automatisiert zu werden. Überprüfen Sie ob
die Struktur stark genug ist für Maße und Gewichte die in den technischen Spezifikationen
angegeben werden.
• Stellen Sie sicher, dass das Tor auf einer nivellierten Ebene lauft;
• Sicherstellen, dass sich das Tor einheitlich und korrekt bewegt, ohne unregelmäßige Reibung,
während seines gesamten Verlaufes.
• Der Untergrund sollte eine ausreichende Stabilität bieten für die Schrauben, mit denen die
Montageplatte befestigt wird.
• Entfernen Sie alle Schlösser und Riegel. Wir empfehlen, dass alle Schmiedearbeiten vor der
Installierung des Antriebes gefertigt werden.
1 • 1 Motor
3
4
2 • 1 Platte Endlage Links
3 • 1 Platte Endlage Rechts
4 • 4 Schraube DIN 912 M5X10
5 • 1 Besfestigungsplatte
7
8
6 • 4 Boden Befestigung Schraube
7 • 4 Motor Befestigungsschraube
8 • 2 Entrieglungsschlüssel
9 • 1 Benutzerhandbuch
03. INSTALLATION

VORBEREITEN DER BEFESTIGUNGSPLATTE

90º
Abb. 09a

POSITIONIEREN DES MOTORS

4A
4B
DE
DE
Befestigen Sie die vier Schrauben in die
vier Löcher der Platte, wie dargestellt in
Abb.07 und Abb.08.
59mm
Abb. 07
Abb. 08
1 • Die Besfestigungsplatte sollte wie auf
Abb.09a (rechts zugehen.) oder Abb.09b
(links zugehen) platziert werden. Um
sicherzustellen, dass die Zahnstangen-
Ritzel-passen.
90º
Abb. 09b
2 • Befestigen Sie die Platte auf dem Boden
mit den Schrauben. Die Schrauben sollten
vorher auf dem Boden vorfixiert werden.
Legen sie ein oder mehrere Röhrchen,
um die elektrischen Kabel durch die
Befestigungsplatte zu leiten (Abb. 10 und
Abb.11).Mit einer Wasserwaage sicherstellen,
dass die Platte absolut horizontal verläuft.
Abb. 10
Abb. 11
Verlegen Sie die Elektrokabel, um den Motor an die
Zubehörteile und den Strom anzuschließen: wie
dargestellt in Abb. 4. Lassen Sie die Kabel in der
erforderlichen Länge, um die Verbindungen mit der
Steuerung zu erleichtern.Positionieren Sie den Motor
in der Befestigungsplatte, so dass er gut zentriert ist,
wie auf Abb. 12 ersichtlich.
Abb. 12
