03. INSTALLATION
POSITIONIEREN DES MOTORS
57mm

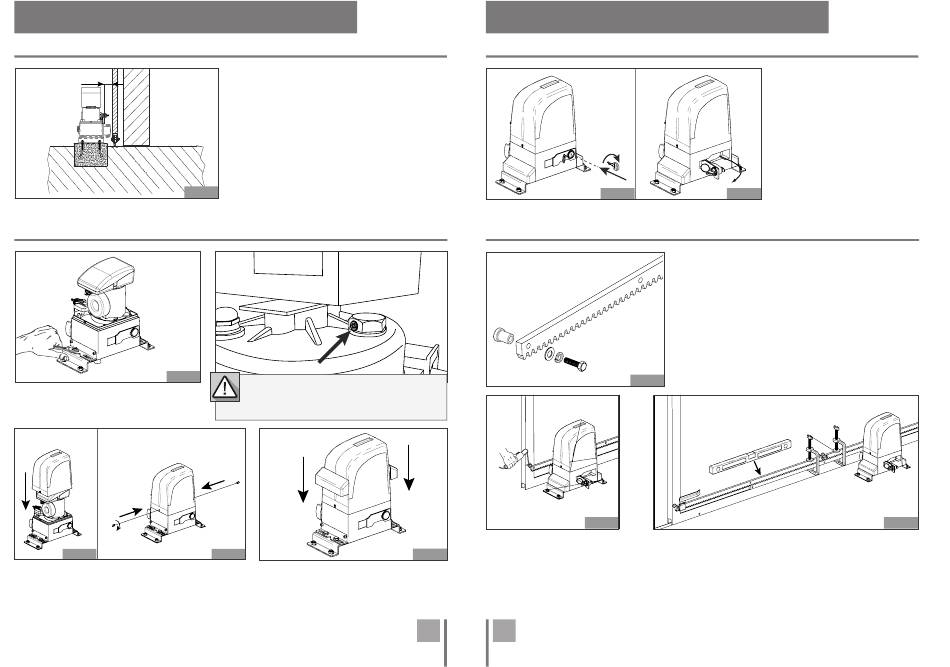

Abb. 13
SCHRAUBEN SIE DEN MOTOR
Abb. 14
1 • Fixieren sie der Antrieb, indem Sie die
Schrauben leicht anziehen, wie dargestellt in
Abb. 14.
Abb. 15
2 • Nach der Befestigung des Motorantriebes montieren
Sie die Abdeckung (Abb. 15 und16).
Justieren sie den Abstand zwischen dem Motor und
dem Tor, wie in Abb.13.
Nach der Installation muss die Lüftungsschraube
entfernt werden (Anzuwenden in OL1500 und
OL2000).
Abb. 16
3 • Nach der Befestigung des Deckels,
montieren Sie die seitliche Schutzabdeckung
(Abb. 17).
03. INSTALLATION
ENTRIEGLUNG DES MOTORS
INSTALLATION DER ZAHNSTANGE
2 • Von Hand das Tor in die geschlossene Position stellen.
3 • Positionieren Sie den ersten Teil der Laufschiene und schrauben es auf das Kettenritzel und mit der Hilfe einer
Abb. 17
Wasserwaage fixieren Sie es in der Horizontalen.
4 • Bewegen sie das Tor von Hand hin und her, um sicherzustellen, dass die Verzahnung richtig auf dem Ritzel liegt
und sie sich sauber bewegen lässt.
5 • Fixieren Sie die Laufschiene/Zahnstange am Tor. (Abb. 21),um eine korrekte Fixierung zu gewährleisten, können
Sie das Tor langsam/schrittweise bewegen und den Abstandhalter fixieren Sie immer in der Nähe des Ritzels.
5A
5B
DE
DE
Abb. 18
Fig. 18
Abb. 19
1 • Bereiten Sie die Laufschiene für die Installation vor und
stellen Sie die Abstandhalter nach den gleichen Schritten in
die vorstehenden Absätze, so dass diese gut gesichtert sind.
Abb. 20
Abb. 21
Um den Motor zu entriegeln, stecken
Sie den Schlüssel in das Schloss
(Abb. 18), drehen ihn um 90º um und
ziehen, einmal zum Entriegeln des
Motors (Abb. 19).
Nachdem der Motor entriegelt wurde
kann das Tor von Hand geöffnet und
geschlossen werden.
Abb. 22
