03. INSTALLATION
INSTALLATION DER ZAHNSTANGE
6 • Fügen Sie ein weiteres Element der Zahnstange hinzu und synchronisieren Sie beide Elemente. (Abb. 22).
7 • Benuzten sie einer erneut eine Wasserwaage, um sicherzustellen, dass die Laufschiene perfekt eben
ausgerichtet ist.
8 • Bewegen Sie das Tor von Hand und fixieren Sie die restlichen Teile der Laufschiene so wie bei denersten Teilen,
bis zum Ende des Tores.
• Dieser Motor kann auf allen Typen von Zahnstangen laufen.
• Bei der Montage der Nylon Zahnstange folgen Sie den gleichen Schritten wie bei den Punkten
voher. Stellen Sie das Tor in der geschlossen Position, legen sie den ersten Meter der Zahnstange
auf das Zahnrad des Motores und halten sie es waagerecht in der Horizontalen und schrauben sie
die erste Schraube. Öffnen Sie schrittweise das Tor und schrauben Sie die restlichen Schrauben.
Fügen sie weiterhin mehr Teile der Zahnstange hinzu und wierderholen Sie die gleichen Schritte,
bis die Installation beendet ist.
• Stellen Sie sicher, dass während des Laufens des Tores, alle Elemente der Zahnstange vollständig
mit dem Ritzel verbunden sind.
• Niemals Abstandhalter Elemente schweißen. Zur dessen Befestigung, verwenden Sie Schrauben
und Unterlegscheiben, wie gezeigt in Abb.20.
• Keine Schmiermittel oder eine andere Fettarten verwenden zwischen der Zahnstange und Ritzel.

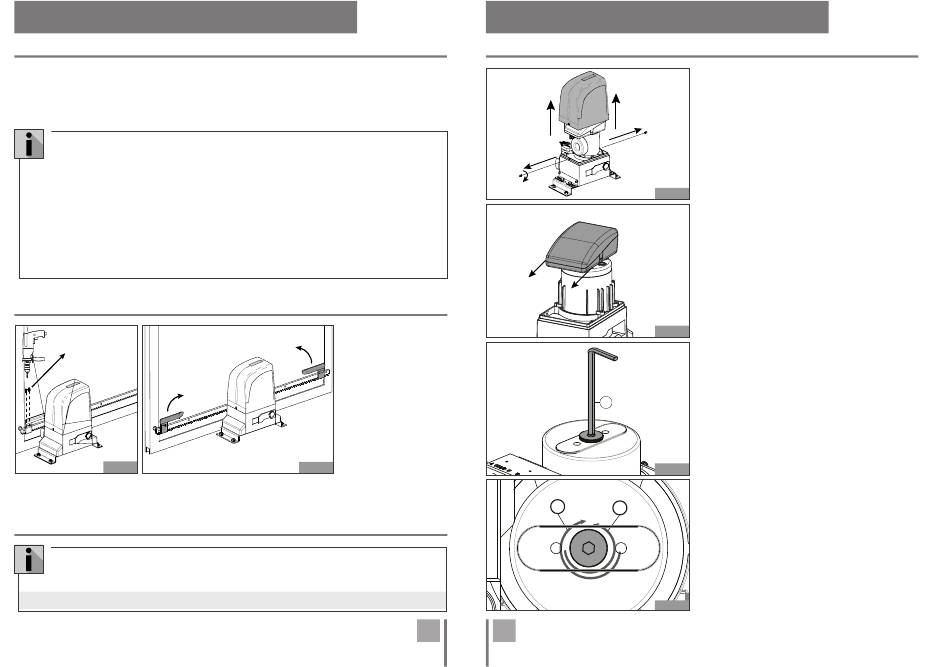

INSTALLIEREN DER ENDSCHALTERPLATTEN
DIN912
M5x10
links
Abb. 23
3 • Bewegen Sie das Tor in die geöffnete Position und wiederholen Sie den Vorgang für die andere Endschalter
Platte.
4 • Die Platten der Endschalter müssen wie in Abb. 24 gezeigt installiert werden.
WARTUNG UND REPARATUREN
Führen Sie die folgenden Operationen minderstens alle 6 Monate durch:
• Überprüfen Sie die Funktion des Entrieglungssystems.
• Überprüfen Sie den Betrieb von Sicherheitseinrichtungen und Zubehör.
Für eventuelle Reparaturen wenden Sie sich bitte nur an autorisierte Reparaturwerkstätten.
1 • Nach dem Einbau der
Zahnstange, stellen Sie das
richtig
Tor in die geschlossene
Position und positionieren
Sie die Endschalterplatten
auf der Zahnstange. In
dieser geschlossenen
Position, muss die Platte
die Endschaltung des
Motores auslösen.
2 • Ziehen Sie die Schrauben
DIN912 M5x12 an, die in der
Packung enthalten sind, bis
sie die Zahnstange berührt
Abb. 24
und dann anziehen.
6A
DE
03. INSTALLATION
JUSTIEREN DER KUPLUNG
Abb. 25
Abb. 26
A
Abb. 27
+
-
Abb. 28
6B
DE
1 • Lösen Sie die Schrauben und entfernen Sie die
Motorabdeckung .
2 • Nun sollten Sie auf die Kupplungs Einstellschraube
stossen. Um dies zu tun, nehmen Sie die Abdeckung
der Steuerung ab.
3 • Stecken Sie die Schraube an der Oberseite des
Motors. Nehmen Sie hierzu einen 6mm Inbusschlüssel
wie im Bild A gezeigt wird.
4 • Machen Sie einen Motor Test der Irreversibilität. Hierzu
müssen Sie versuchen, das Tor von Hand mit dem Motor
gesperrt, bewegen. Wenn das Tor sich bewegt, müssen
Sie die Schraube durch Drehen im Uhrzeigersinn (+)
einstellen.
Wenn das Tor sich nicht im Leerlauf bewegen, bedeutet,
dass die Schraube zu fest angeschraubt ist. Drehen Sie
nach links (-), bis der Motor das Tor bewegen.
Die Feinabstimmung muss ein Gleichgewicht zwischen der
Unumkehrbarkeit des Tores und der Motor Kraft haben.
