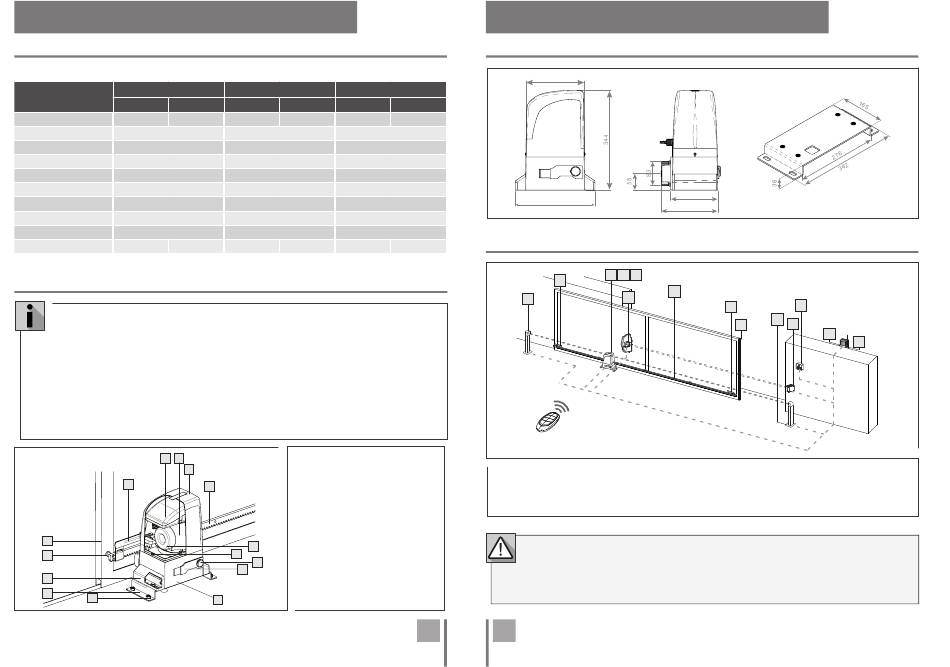

02. DER ANTRIEB

TECHNISCHE DATEN

Technische Daten des Antriebes:
800A
110V
230V
• Stromversorgung
110V, 60Hz
230V, 50Hz
• Stromstärke
370W
• Höchstgeschwindigkeit
186mm/seg
• Lärm
≤ 56dB
>-25ºC , <65ºC
• Arbeitstemperatur
IP44
• Schutzart
120˚C
• Thermoschutz
• Maximalgewicht pro Flügel
800Kg
• Arbeitsfrequenz
40%
• Kondensator
35μF
12uF

BESCHREIBUNG

• Antriebe der Serie SLIDE können Wohn oder Industrie Schiebetore bis 2000kg Gewicht bewegen.
Sie bestehen aus einem elektromechanischen, irreversiblen Getriebemotor angetrieben von
einer 110 oder 230V Steuerung.
• Der Antrieb hat eine programmierbare elektronische Steuerung, bei der Sie verschiedene
Parameter einstellen können wie: Arbeitszeit, Ruhezeit, Empfindlichkeit und Anti-quetschung
sowie Teilöffnung (Fußgänger).
• Verfügt über ein automatisches Verriegelungs System das irreversibel ist und verriegelt das Tor
automatisch, wenn der Motor nicht eingeschaltet ist.
• Das manuelle Entriegelungs System erlaubt das Tor von Hand zu bewegen im Falle eines
Schadens oder eines Notfalls.
• Entworfen und gebaut ausschließlich für Schiebetore. Jede andere Verwendung ist nicht erlaubt.
6
7
8
15
1
2
3
4
5
OL1500
OL2000
110V
230V
110V
110V, 60Hz
230V, 50Hz
110V, 60Hz
550W
1000W
186mm/seg
186mm/seg
≤ 56dB
≤ 56dB
>-25ºC , <65ºC
>-25ºC , <65ºC
IP44
IP44
120˚C
120˚C
1500Kg
2000Kg
70%
70%
60μF
16uF
25μF und 70μF 12,5uF und 25uF
1 • Tor
2 • Laufschiene
3 • Schutzabdeckung
9
4 • Motor Befestigungsplatte
5 • Befestigungs Schraube
6 • Steuerung
7 • Motor
8 • Deckel
9 • Führungs Schiene
13
10 • Gehäuse
14
11 • Verschluss
11
12
12 • Entrieglung
13 • Schraube
14 • Endlage Platte
10
15 • Endpositions Platten
02. DER ANTRIEB

DIMENSIONEN

201,5
230V
230V, 50Hz
274,7

SYSTEMBESCHREIBUNG

4
8
1 • Motor
2 • Steuerung
3 • Empfänger
4 • Platte Endlage Links.
Um die elektrischen Kabel zu instalieren benutzen Sie starre und/oder flexibel geeignete Rohre.
Trennen Sie immer die Niedrig Spannungs Kabel von den 110 oder 230V AC, um Interferenzen
zu vermeiden. Die Beschreibung des Systems ist eine Beschreibung des Standard-System; das
Zubehör ist nicht in der Beschreibung enthalten.
Wenn Sie eine Beschreibung des Zubehöres möchten, kontaktieren Sie uns bitte.
3A
3B
DE
DE
162,5
210
1 2 3
6
9
5
8
12
5 • Platte Endlage Rechts.
6 • Laufschiene
7 • Schlüsselschalter
8 • Lichtschranke Halter
7
9
11
10
9 • Sicherheit Lichtschranke
10 • Antenne
11 • Warnblinker
12 • Sicherheitsband
