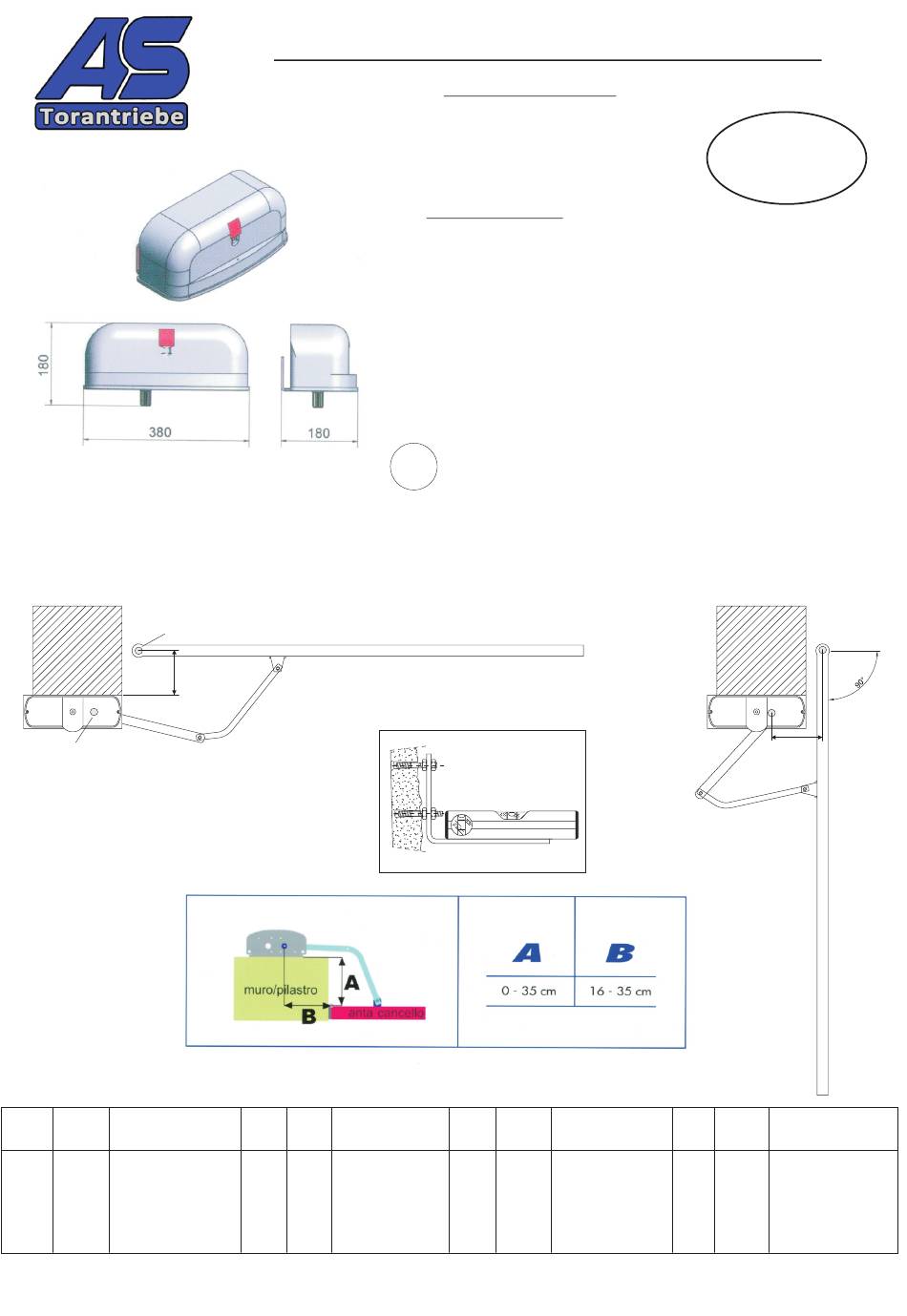

Den Antrieb mittels der Konsole lt. Skizzen an der Säule befestigen. Es ist auf Einhaltung der
A / B min und max. Maße zu achten. Die Montagehöhe ergibt sich aus den Befestigungs-
möglichkeiten des Gelenkarmes - siehe Punkt 2. Öffnungswinkel max. siehe Tabelle unten.
Drehpunkt Tor
A
Drehpunkt Antrieb
A
B
Öffn.winkel
0
16-20
90°
0
20-35
120°
5
16-20
90°
5
20-25
120°
5
25-35
110°
Montageanleitung Drehtoranrtieb G100
Technische Daten:
Leistung: 60 W
max. Drehmoment: 2000 Nm
Versorgungsspannung: 12 V ( von der Motorsteuerung )
Stromaufnahme: 4 A
Öffnungsgeschwindigkeit: ca. 8-10 Sekunden / 90°
Quetschhutz: elektronische Drehmomentbegrenzung über
die Motorsteuerung
max. Flügellänge: 2,5m - kleiner natürlich immer möglich !
max. Flügelgewicht: 200 kg - weniger natürlich immer möglich !
Endanschläge für Tor Auf und Zu werden benötigt.
1
Tabelle - Öffnungswinkel A/B Maß.
A
B
Öffn.winkel
5
25-35
110°
10
16-20
90°
10
20-25
110°
10
25-30
90°
10
30-35
100°
Maße in cm
Motorsteuerung SB10
Motorkonsole
A
B
Öffn.winkel
15
16-20
90°
15
20-25
100°
15
25-30
90°
15
30-35
100°
15
35
90°
12 V
B
A
B
Öffn.winkel
20
16-35
90°
25
16-30
90°
30
20
90°
35
20
90°
