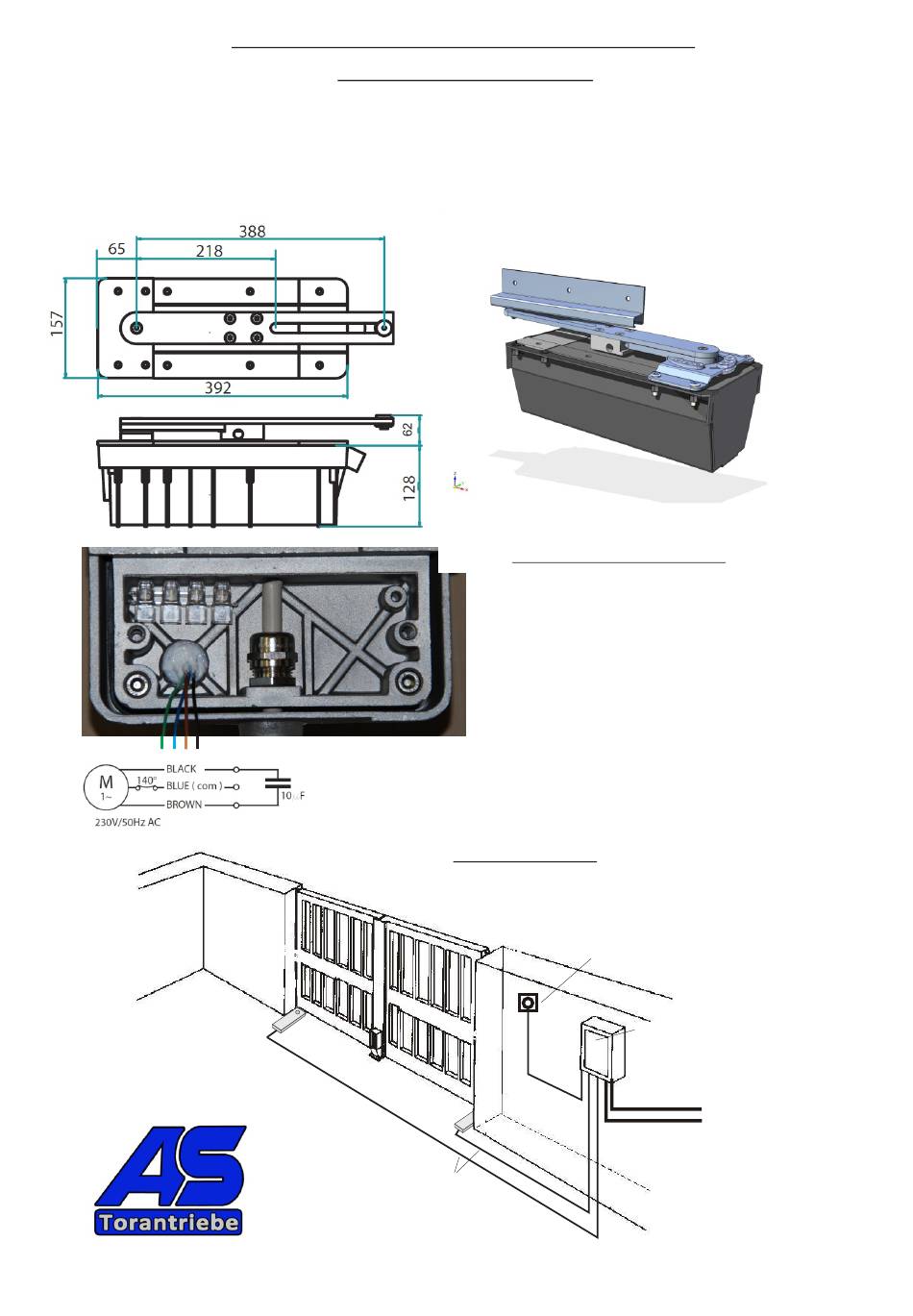

Montageanleitung Drehtorantrieb
Wasserdichter Getriebemotor mit Gehflügelfunktion über die Motorsteuerung.
Einbaugehäuse einbetonieren und den Antrieb hineinstellen, wichtig hierbei ist das der Drehpunkt
Tor und der Drehpunkt Antrieb nicht weiter als 140mm versetzt sind - siehe Skizze.
Voraussetzung ist das am Tor machanische Endlagen für AUF und ZU / Festanschläge vorhanden sind.
An der Hausener Str. 5
Tel.: 08223/96173-0
D - 89367 Waldstetten
Fax: 08223/96173-20
www.as-torantriebe.de
schmidantriebe@aol.com

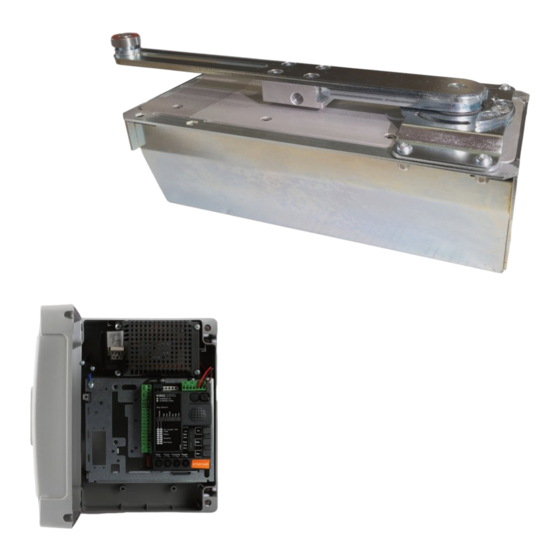

Typ: R18 Unterflur
Selbsthemmde Version
Stromlaufplan
4 x 1,5²
Technische Daten Typ: R18
Anschluss:
Leistung:
Gewicht:
Temperaturschutz:
max. Flügellänge:
Kondensator:
Öffnunswinkel:
Öfnungszeit:
Getriebe:
Notentriegelung:
2x0,8² mm ( Schlüsselschalter )
Motorsteuerung
Zuleitung 230 V
evtl.
Steuerleitung
2x0,8² mm
6/2018
230V 50-60 Hz.
300 W
15kg
138°C
4,0m
12,5mF
85° bis 120°
ca 20 sec.
selbsthemmend
im Schlittenarm integriert
