CHAINLIFT

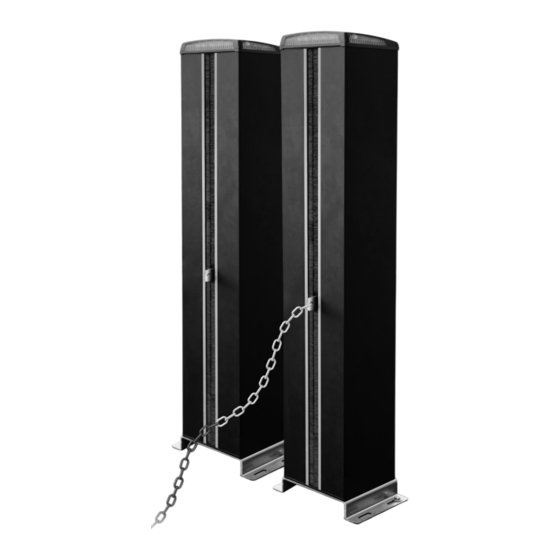

Kettenschranke KS-8
Version 2023
HANDBUCH/INSTALLATIONS ANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für AS Torantriebe KS-8

Inhaltszusammenfassung für AS Torantriebe KS-8

  • Seite 1 CHAINLIFT Kettenschranke KS-8 Version 2023 HANDBUCH/INSTALLATIONS ANLEITUNG...

  • Seite 2: Inhaltsverzeichnis

    00. INHALT INDEX 01. SICHERHEITSHINWEIS ZU BEFOLGENDE REGELN 02. DER AUTOMATISMUS TECHNISCHE EIGENSCHAFTEN ABMESSUNGEN IN DER VERPACKUNG 03. INSTALLATION INSTALLATION DER KETTENSCHRANKE INSTALLATION DER KETTE EINSTELLEN DER ANSCHLÄGE INSTALLIEREN DER BODENSCHIENE 04. KOMPONENTENTEST WIDERSTAND UND GEWICHT DER KETTEN SCHEMA FÜR TESTS 05.

  • Seite 3: Sicherheitshinweis

    01. SICHERHEITSHINWEIS ZU BEFOLGENDE REGELN Dieses Produkt wird Übereinstimmung Sicherheitsnormen der Europäischen Gemeinschaft (EC) zertifiziert. Dieses Produkt entspricht der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in elektrischen und elektronischen Geräten sowie der delegierten Richtlinie (EU)2015/863 der Kommission.

  • Seite 4: Allgemeine Hinweise

    01. SICHERHEITSHINWEIS ALLGEMEINE HINWEISE • Dieses Handbuch enthält wichtige Informationen zur Sicherheit und Gebrauch. Lesen Sie alle Anweisungen sorgfältig durch, bevor Sie mit der Installation/ Verwendung beginnen, und bewahren Sie dieses Handbuch an einem sicheren Ort auf, damit Sie es bei Bedarf jederzeit abrufen können. •...

  • Seite 5: Sie Müssen Die Verschiedenen Elektrischen Kabel Durch Schutzschläuche

    werden die Beaufsichtigung oder Anweisung von Personen, die Erfahrung mit der Verwendung des Produkts auf sichere Weise haben und die damit verbundenen Gefahren verstehen. • Kinder sollten nicht mit dem Produkt oder Öffnungsvorrichtungen spielen, um ein unbeabsichtigtes Auslösen der motorisierten Tür oder des Tores zu verhindern.
  • Seite 6 01. SICHERHEITSHINWEIS verlegen, um sie vor mechanischen Belastungen, im Wesentlichen am Stromkabel, zu schützen. Bitte beachten Sie, dass alle Kabel von unten in den Steuerungkasten eingehen müssen. • Wenn der Automatismus in einer Höhe von mehr als 2,5m über dem Boden oder einer anderen Zugangsebene installiert werden soll, müssen die Mindestanforderungen für Sicherheit und Gesundheitsschutz für den Einsatz von Arbeitsmitteln durch die Arbeiter bei der Arbeit des Unternehmens...

  • Seite 7: Im Falle Eines Auslösen Von Leistungsschaltern Oder Einem Ausfall

    • Im falle eines Auslösen von Leistungsschaltern oder einem Ausfall der Sicherung, lokalisieren Sie die Störung und beheben, bevor der Leistungsschalter zurückgesetzt oder die Sicherung ausgetauscht wird. Wenn die Störung nicht anhand dieses Handbuchs repariert werden kann, wenden Sie sich an einen Techniker. •...

  • Seite 8: Der Automatismus

    02. DER AUTOMATISMUS TECHNISCHE EIGENSCHAFTEN Kettenschranke KS-8 • Stromversorgung des Produkt 230 V 50/60Hz • Motorspannung 24Vdc • Leistung 100W • Absorbierter Strom • RPM 60 RPM • Lärm LpA <= 50dB (A) • Betriebstemperatur -25°C ~ 55°C • Schutzlevel IP65 •...
  • Seite 9 02. DER AUTOMATISMUS Die Komponenten und mögliches Zubehör: 01 • 01 Chainlit 06 • 01 MF30 Lichtschranke (optional) 02 • 02 FALK Handsender 07 • 02 Entriegelungs Schlüssel 03 • 01 Eingebaute Blinklampe 08 • 01 Steuerung 04 • 02 Batterien und Transformator 09 •...

  • Seite 10: Installation

    03. INSTALLATION INSTALLATION DER KETTENSCHRANKE 300mm 500mm ZEMENT MUSS FRISCH SEIN Damit der Automatismus ordnungsgemäß funktioniert, müssen die im Bild angegebenen Abmessungen beachtet werden. Lassen Sie an der Seite der Tür jedes Automatismus einen Freiraum von 200mm, damit Sie die Bedienertür bei Bedarf öffnen können.
  • Seite 11 FUNDAMENT BEREITS VORHANDEN Wenn Sie den Automatismus auf ein vorhandenen Fundament installieren, schrauben Sie die Befestigungsplatte mit geeigneten Schrauben und Dübel (nicht im Kit enthalten) am Boden fest. INSTALLIEREN DER KETTE INSTALLIEREN DER OPTIONAL ERHÄLTLICHEN SCHIENE 200mm 180mm VÃO 180mm200mm Kettenschranke Kettenschranke...

  • Seite 12: Installation Der Kette

    03. INSTALLATION INSTALLATION DER KETTE und der Sollbruchstelle Gehen Sie nach der Installation der beiden Säulen wie folgt vor, um die Kette zu installieren: 06 • Befestigen Sie die Kette mit einem Schraubglied an der Säule. 07 • Befestigen Sie die Kette am zweiten Kettenverbinder nach der Sollbruchstell.

  • Seite 13: Installieren Der Bodenschiene

    03. INSTALLATION INSTALLIEREN DER BODENSCHIENE 11 • Schneiden Sie die Bodenschiene auf die Breite und installieren Sie sie diese auf dem Untergrund. Zentrieren Sie es entsprechend der Säule, so dass die Kette bei der Abwärtsbewegung in sie einfährt .

  • Seite 14: Komponententest

    04. KOMPONENTENTEST WIDERSTAND UND GEWICHT DER KETTEN Die Kette muss mit einer Das zulässige Sollbruchstelle versehen sein! Höchstgewicht für die Kette beträgt 20kg...

  • Seite 15: Schema Für Tests

    04. KOMPONENTENTEST SCHEMA FÜR TESTS Um festzustellen, ob der Fehler in der Steuerung oder im Motor liegt, müssen Tests mit direktem Anschluss an eine 12/24 Vdc Stromversorgung durchgeführt werden. In der folgenden Abbildung wird gezeigt, wie diese Verbindung hergestellt werden soll und wie die verschiedenen Komponenten Kabel eingeführt werden.

  • Seite 16: Fehlerbehebung

    05. FEHLERBEHEBUNG ANWEISUNG FÜR DIE ENDVERBRAUCHER DEN SPEZIALISIERTE TECHNIKER Anomalie Verfahren Verhalten Verhalten II Die Ursache des Problems Finden 1 • Öffnen Sie die Steuerunge und 3 • Trennen Sie den Motor von der 4 • Wenn der Motor funktioniert, 5 •...
