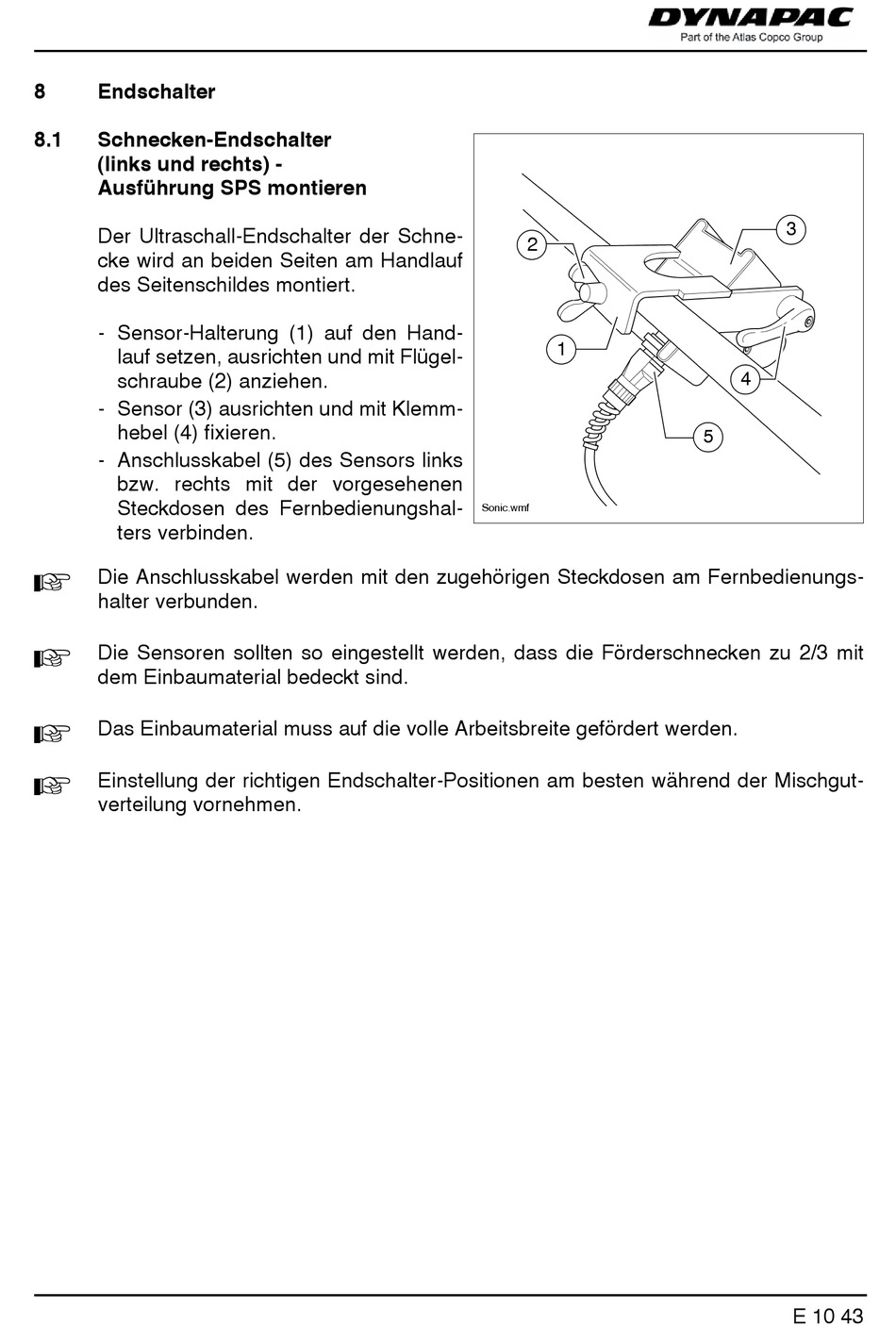

8
Endschalter
8.1
Schnecken-Endschalter
(links und rechts) -
Ausführung SPS montieren
Der Ultraschall-Endschalter der Schne-
cke wird an beiden Seiten am Handlauf
des Seitenschildes montiert.
- Sensor-Halterung (1) auf den Hand-
lauf setzen, ausrichten und mit Flügel-
schraube (2) anziehen.
- Sensor (3) ausrichten und mit Klemm-
hebel (4) fixieren.
- Anschlusskabel (5) des Sensors links
bzw. rechts mit der vorgesehenen
Steckdosen des Fernbedienungshal-
ters verbinden.
A
Die Anschlusskabel werden mit den zugehörigen Steckdosen am Fernbedienungs-
halter verbunden.
A
Die Sensoren sollten so eingestellt werden, dass die Förderschnecken zu 2/3 mit
dem Einbaumaterial bedeckt sind.
A
Das Einbaumaterial muss auf die volle Arbeitsbreite gefördert werden.
A
Einstellung der richtigen Endschalter-Positionen am besten während der Mischgut-
verteilung vornehmen.
2
1
Sonic.wmf
3
4
5
E 10 43
