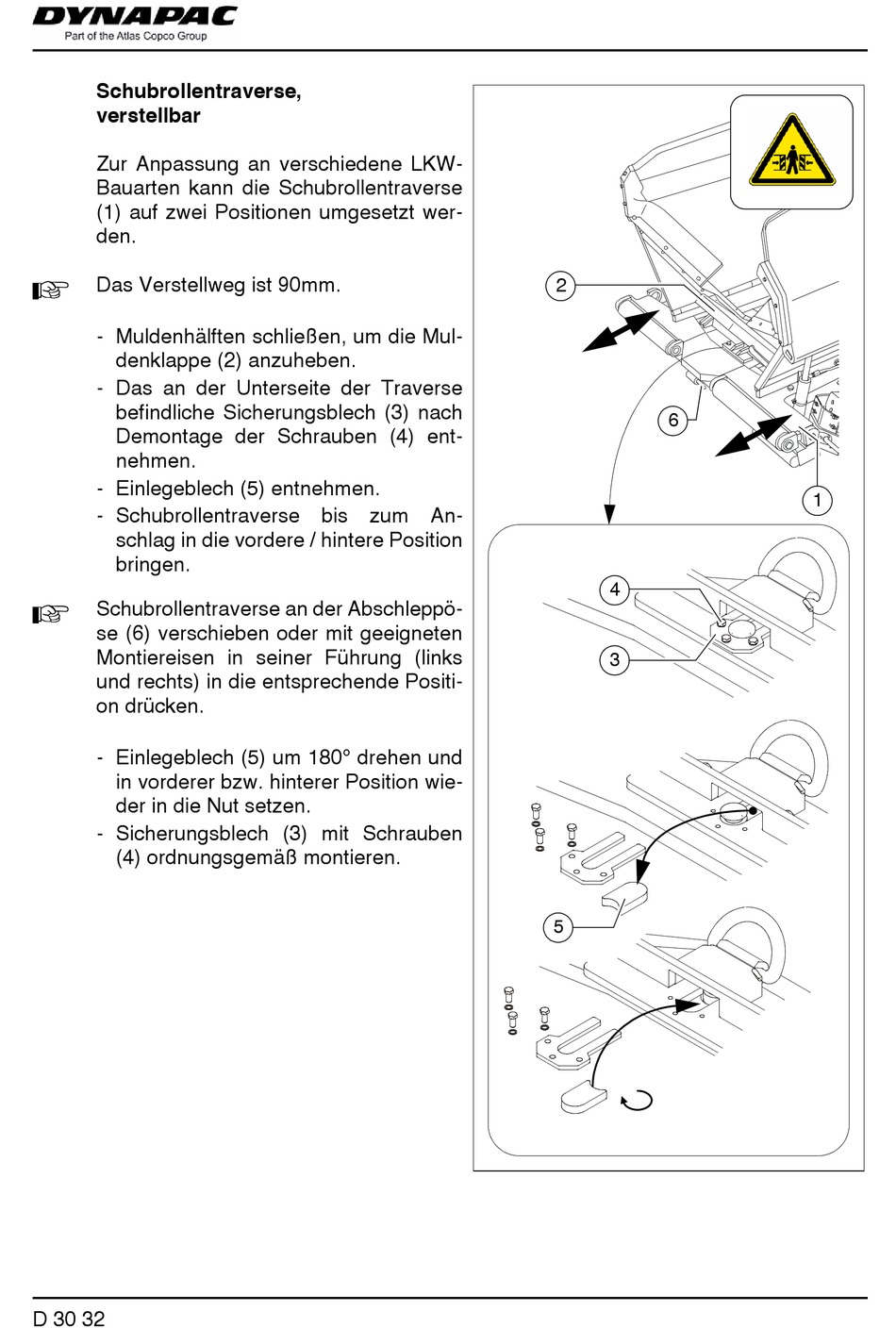

Schubrollentraverse,
verstellbar
Zur Anpassung an verschiedene LKW-
Bauarten kann die Schubrollentraverse
(1) auf zwei Positionen umgesetzt wer-
den.
A
Das Verstellweg ist 90mm.
- Muldenhälften schließen, um die Mul-
denklappe (2) anzuheben.
- Das an der Unterseite der Traverse
befindliche Sicherungsblech (3) nach
Demontage der Schrauben (4) ent-
nehmen.
- Einlegeblech (5) entnehmen.
- Schubrollentraverse bis zum An-
schlag in die vordere / hintere Position
bringen.
A
Schubrollentraverse an der Abschleppö-
se (6) verschieben oder mit geeigneten
Montiereisen in seiner Führung (links
und rechts) in die entsprechende Positi-
on drücken.
- Einlegeblech (5) um 180° drehen und
in vorderer bzw. hinterer Position wie-
der in die Nut setzen.
- Sicherungsblech (3) mit Schrauben
(4) ordnungsgemäß montieren.
D 30 32
2
6
3
4
4
3
5
1
