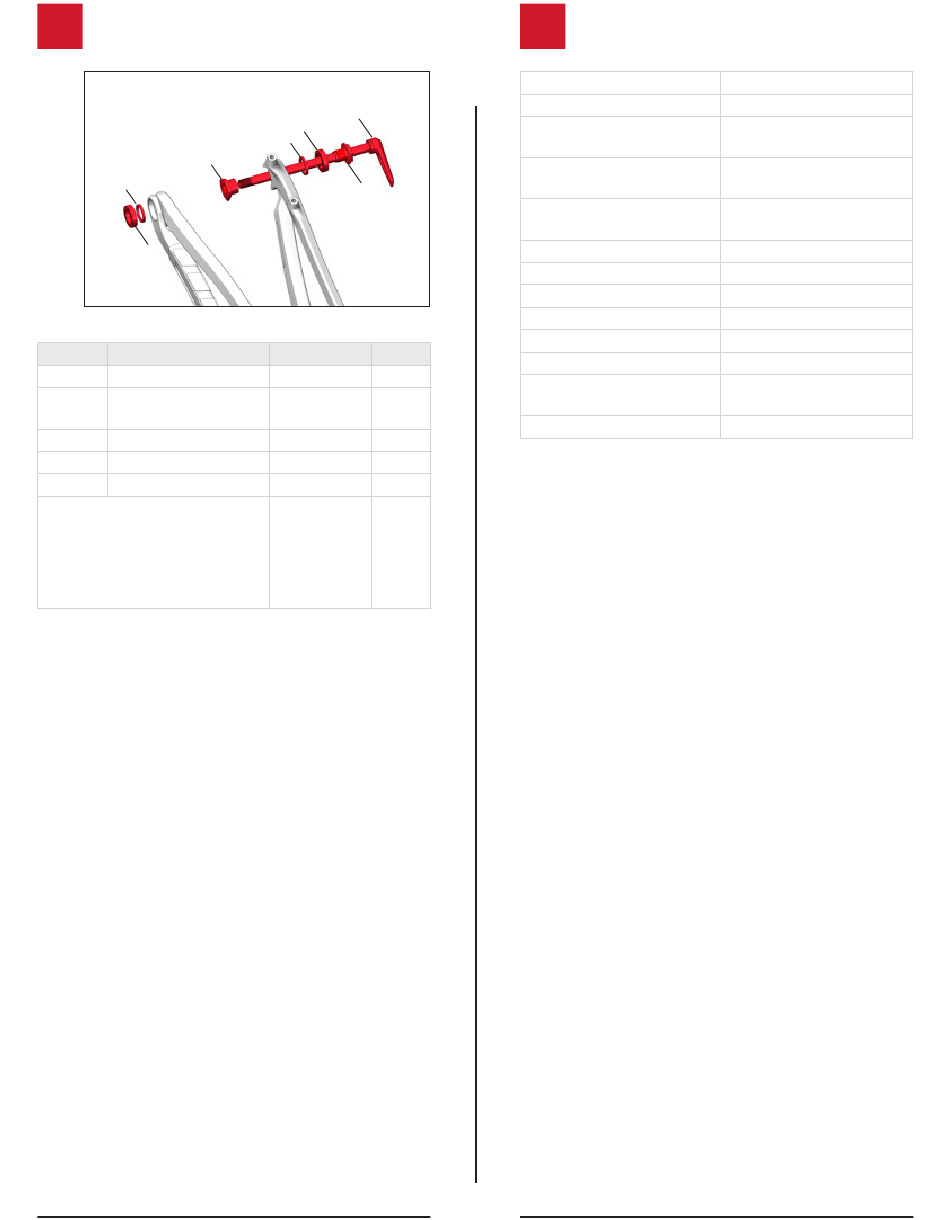

Ausfallenden-Befestigungsteile; Technische Daten - Trek 2021 FUEL EX Ergänzendes Wartungshandbuch

8

Ausfallenden-Befestigungsteile

28
27
26
ACTIVE BRAKING PIVOT AUSFALLENDE UND SCHNELLSPANNER
Position Beschreibung
26 Lager
Spacer (nur
27
Carbonrahmen)
28 Achsführung
29 Achsmutter
30 HR-Schnellspanner
Universal-Montagekit für
Active Braking Pivot – Universal-
Schaltauge mit Schraube
und Unterlegscheibe, eine
Achsführung, eine Achsmutter,
zwei Spacer und zwei Lager.
30
26
27
29
Teilenummer Anzahl
W583424 2
W583422 2
W583419 1
W583420 1
W583469 1
599911 1
9

Technische Daten

Max. Kettenlinie (1x)
Min. Kettenlinie (1x)
Max. Kettenblatt für 55-mm-
Kettenlinie
Max. Kettenblatt für 52-mm-
Kettenlinie
Min. Kettenblatt für
52/55-mm-Kettenlinie
Federweg der Gabel
Max. Federweg der Gabel
Maximale Reifengröße
Dämpfereinbaulänge
Dämpferhub
Obere Dämpfereinbaubreite
Untere Dämpfereinbaubreite 50 mm mit 10 mm Versatz
Schraubendurchmesser
8
55 mm
52 mm
36 Z. rund, 34 Z. oval
34 Z. rund, 32 Z. oval
28 Zähne
140 mm
150 mm
29,0 x 2,60
210 mm
55 mm
54 mm
auf Nichtantriebsseite
10 mm
