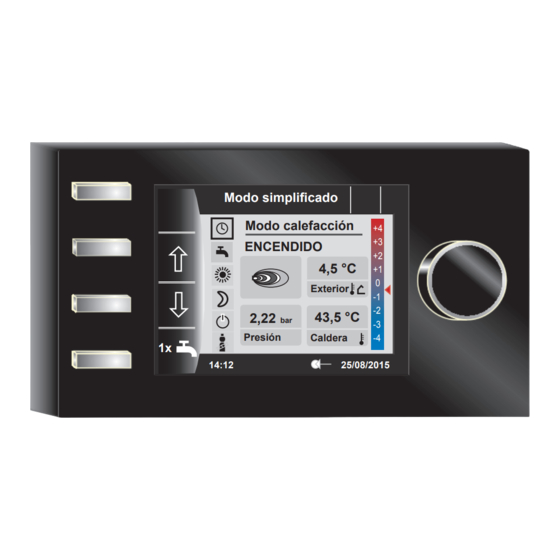

Wolf BM-2 Betriebsanleitung

Wolf BM-2 Betriebsanleitung

Bedienmodul
Vorschau ausblenden Andere Handbücher für BM-2:

Werbung

Quicklinks

Diese Anleitung herunterladen
Erweiteter Modus ab Kapitel 6
Vereinfachter Modus ab Kapitel 12
Betriebsanleitung für die Fachkraft
DE
BEDIENMODUL BM-2
ab FW 3.00
(Original)
Deutsch | Änderungen vorbehalten!
3063305 | 202307

Werbung

loading

Verwandte Anleitungen für Wolf BM-2

Inhaltszusammenfassung für Wolf BM-2

  • Seite 1 Erweiteter Modus ab Kapitel 6 Vereinfachter Modus ab Kapitel 12 Betriebsanleitung für die Fachkraft BEDIENMODUL BM-2 ab FW 3.00 (Original) Deutsch | Änderungen vorbehalten! 3063305 | 202307...
  • Seite 2 Lieferumfang prüfen ..........................20 Anforderungen an den Montageort ......................20 5.3.1 Steckplatz wählen ........................20 Bedienmodul BM-2 bei Heizgeräten und Modulen einsetzen / entfernen ..........21 5.4.1 Bedienmodul BM-2 in CGB-2, BWL-1-S, CHA, FHA einsetzen..........21 5.4.2 Bedienmodul BM-2 in TOB, TGB-2, COB-2 einsetzen ............... 22 5.4.3...
  • Seite 3 10.2 Heizkreis / Mischerkreise 1-7 ........................43 10.2.1 Sparfaktor bei Sparbetrieb ......................43 10.2.2 Winter-/Sommerumschaltung ..................... 43 10.2.3 ECO/ABS einstellen........................43 10.2.4 Tagtemperatur (Raumtemperatur) ....................44 10.2.5 Raumeinfluss / Raumeinfluss heizen..................44 10.2.6 Raumeinfluss kühlen........................44 10.2.7 Tagtemperatur kühlen......................... 44 3063305 | 202307 WOLF | 3...
  • Seite 4 12.2.19 Wartungsmeldung Datum (A25) ....................60 12.2.20 Freigabe Smarthome (A26) ......................60 12.3 Heizgerät..............................61 12.3.1 Heizgerät einstellen ........................61 12.3.2 Relaistest bei Heizgeräten , Mischerkreis, WOLF-Modulen ............61 12.3.3 Parameter Reset - Heizgerät ...................... 63 12.4 Heizkreis ..............................63 4 | WOLF...
  • Seite 5 16.1.2 Stör- und Warnmeldungen anzeigen ..................89 16.1.3 Meldungshistorie anzeigen ......................89 16.1.4 Vorgehen bei Warnmeldungen ....................89 16.1.5 Vorgehen bei Störungsmeldungen ..................... 89 16.1.6 Störcodes............................ 90 16.1.7 Warncodes..........................95 16.1.8 Allgemeine Hinweise Störungen ....................96 3063305 | 202307 WOLF | 5...
  • Seite 6 16.2 Reparatur ..............................96 17 Außerbetriebnahme und Demontage ......................97 17.1 Außerbetriebnahme ..........................97 18 Recycling und Entsorgung..........................98 19 Technische Daten............................. 99 20 Anhang ................................100 20.1 Produktdatenblatt nach Verordnung (EU) Nr. 811/2013 ................100 6 | WOLF 3063305 | 202307...
  • Seite 7 Zu diesem Dokument | 1 Zu diesem Dokument 1. Dieses Dokument vor Beginn der Arbeiten lesen. 2. Die Vorgaben in diesem Dokument einhalten. Bei Nichtbeachten erlischt der Gewährleistungsanspruch gegenüber der WOLF GmbH. Gültigkeit des Dokuments Dieses Dokument gilt für: Bedienmodul BM-2. Aufbewahrung der Dokumente Der Betreiber ist verantwortlich für die Aufbewahrung dieses Dokuments.
  • Seite 8 EWO-Board (= Kommunikationsplatine in der Inneneinheit BWL-1S) Eingang für Sperrung durch Energieversorger (EVU-Sperre) Feuerungsautomat 230V Versorgung (CGB-2) Gebäudeleittechnik Masse HK 1 Heizkreis 1 Heizkreispumpe Heizung / Heizbetrieb Kesselfüll- und Entleerungshahn Kaltwasser Luft-/Abgasführung (konzentrisch, exzentrisch oder getrennt) Luft-/Abgasschornstein 8 | WOLF 3063305 | 202307...
  • Seite 9 Zirkulationstaster oder Zirkulationspumpe (Zirkomat) Zirk 100 Zirkulationspumpe 100 % (Dauerbetrieb) Zirk 20 Zirkulationspumpe 20 % (2 Minuten ein, 8 Minuten aus) Zirk 50 Zirkulationspumpe 50 % (5 Minuten ein, 5 Minuten aus) 230-V-Ausgang (wenn Betriebsschalter ein) Zusatzwärmeerzeuger (WOLF-Heizgerät) ZWE extern externer Zusatzwärmeerzeuger (Fremdheizgerät) WOLF-Regelungs-System 3063305 | 202307 WOLF | 9...
  • Seite 10 Das Bedienmodul BM-2 muss von einem qualifizierten Fachhandwerker montiert und in Betrieb genommen werden. – Schalten Sie vor dem Einbau des BM-2 das Heizgerät und alle angeschlossenen Komponenten stromlos. – Beachten Sie, dass auch bei ausgeschaltetem Netzschalter des Heizgerätes Netz- spannung an der Elektrik anliegt.
  • Seite 11 Sicherheit und Umweltverträglichkeit sowie die energetische Qua- lität der Heizungsanlage verantwortlich. – Den Anlagenbetreiber darüber informieren. – Den Anlagenbetreiber auf die Betriebsanleitung verweisen. Konformität Dieses Produkt ist konform mit den europäischen Richtlinien und den nationalen Anfor- derungen. 3063305 | 202307 WOLF | 11...
  • Seite 12 Dieses Regelungsmodul dient als Anzeige für den Wärmeerzeuger. Raummodul RM-2 Wurde ein anderer Systemregler(BM oder BM-2) vom RM-2 erkannt, bedient das RM-2 einen zugewiese- nen Heiz-/Mischerkreis oder alle Kreise (Programmwahl und Sollwert). Wurde kein anderer Systemregler vom RM-2 erkannt, fungiert es als vollständiger (Raumtemperatur-) Regler für die Heiz-/Mischerkreise oder Lüftungsgerät.
  • Seite 13 7 Drehknopf mit Tastfunktion 8 Anzeige Anlagendaten (Inhalt variiert) 9 Datum 10 Status Verbindung eBUS 11 Speicherung Estrichtrocknung 12 Status Schnittstellenmodul - Verbindung ISM / WOLF Link 13 Uhrzeit Vereinfachte Anzeige - Vereinfachter Modus Siehe auch ☞ Vereinfachter Modus [} 75] Vereinfachter Modus Heizbetrieb Druck Heizgerät...
  • Seite 14 Geräts. 4.4.1 Nach Einschalten des Heizgeräts Nach Einschalten des Heizgerätes startet das BM-2. Während dieses Vorgangs erfolgt Anzeige der Soft- wareversion des BM-2. Anschließend befindet man sich auf der Startseite (Homeseite). Bei der Erstinbe- triebnahme wird der Inbetriebnahmeassistent angezeigt ☞...
  • Seite 15 Abgasmessungen durchführen. Der Schornsteinfegerbetrieb wird entweder nach 15 Minuten oder nachdem die maximale Vorlauftemperatur überschritten ist automatisch beendet. Sie können den Schornsteinfegerbetrieb mit dem Bedienmodul BM-2 nur aktivieren, wenn es im Heizgerät montiert ist. Schornsteinfegermodus/betrieb nicht verfügbar bei reinen Wärmepumpen-Anlagen.
  • Seite 16 Rücksetzen der Filterwarnung (nur bei CWL Excellent) Papierkorb, Fehlerhistorie wird gelöscht Ist im WRS eine Fernbedienung (AFB) oder ein BM-2 einem Heiz- oder Mischerkreis direkt zugeordnet , so wird im BM-2 im Wärmeerzeuger das Symbol „Fernbedienung“ angezeigt Informationen über die aktuelle Seite und ausgewählte Betriebsart 4.4.3...
  • Seite 17 Intensivlüften“ kann nur über die Eingabe der Startzeit und Endzeit aktiviert werden. Nach Ablauf dieser Zeit springt das Programm wieder in die vorher ausgewählte Betriebsart. 4.4.4 Symbole in der Statusanzeige Symbol Funktion Heizgerät Warmwasser Heizkreis Mischerkreis 1 Solar 3063305 | 202307 WOLF | 17...
  • Seite 18 Symbol Brennerstufe in Statusseite Heizgerät Symbol Funktion Hier wird die aktuelle Brennerstufe in 20% Schritten angezeigt Hier wird die Leistung der Wärmepumpe in 25% Schritten angezeigt Hier wird die Leistung der E-Heizung in 33% Schritten angezeigt 18 | WOLF 3063305 | 202307...
  • Seite 19 BM-2 Produktbeschreibung | 4 4.4.7 Symbol Bildschirmschoner Symbol Funktion Uhrzeit Außentemperatur Raumtemperatur Kesseltemperatur Heizwasserdruck 3063305 | 202307 WOLF | 19...
  • Seite 20 CGB-2, CGS-2, CGW-2, CSZ-2, COB-2, TOB, TGB-2, CHA, FHA, MGK-2, BWL-1-S(B), KM-2, MM-2, SM1-2, SM2-2 und als Fernbedienung auch für KM, MM, SM1, SM2, FGB, CWL-2 und CWL Excellent verwendet wer- den. Das Bedienmodul BM-2 ist nicht mit dem Bedienmodul BM kombinierbar. Lieferumfang prüfen Nr. Bezeichnung BM-2 ohne Außenfühler BM-2 mit Außenfühler...
  • Seite 21 – Beachten Sie die Hinweise in der Montageanleitung des Heizgerätes. – Bedienmodul BM-2 beim Einsetzen aufstecken bis es einrastet, – Beim Entfernen vom Bedienmodul BM-2 muss der Einraster an der Rückseite mit einem Schrauben- dreher gedrückt werden. – Schalten Sie das Heizgerät mit dem Betriebsschalter (Wolf-Logo) aus.
  • Seite 22 5 | Installation BM-2 5.4.2 Bedienmodul BM-2 in TOB, TGB-2, COB-2 einsetzen 1 Frontverkleidung abnehmen 2 Bedienmodul BM-2 über dem WOLF-Logo einstecken 3 Frontverkleidung wieder montieren 5.4.3 Bedienmodul BM-2 im MGK-2 einsetzen Betriebsschalter 1 Frontverkleidung abnehmen 2 Bedienmodul BM-2 über dem WOLF-Logo...
  • Seite 23 – Der Montageort sollte in einem Referenzraum (z. B. Wohnzimmer) sein. – Ein Raumtemperaturfühler sollte in 1,5 m Höhe montiert sein. – Das Bedienmodul BM-2 bzw. der Raumtemperaturfühler dürfen weder Zugluft noch direkter Wärme- strahlung ausgesetzt sein. – Das Bedienmodul BM-2 darf nicht von Vorhängen oder Schränken verdeckt sein.
  • Seite 24 Permanentbetrieb und Warmwasserbereitung freizugeben. Bleibt der Fernschaltkontakt offen, läuft die Heizungsanlage in der eingestellten Betriebsart. INFO Wenn Sie mehrere Fernbedienungen anschließen möchten, dann klemmen Sie alle Zubehör- module parallel zum eBUS der Regelung an. Achten Sie auf richtige Polung (+, -). 24 | WOLF 3063305 | 202307...
  • Seite 25 4. Verschließen Sie das Gehäuse des Außenfühlers dicht. 5. Schließen Sie den Außenfühler vorzugsweise am Heizgerät an. 6. Sie können den Außenfühler auch am Wandsockel anschließen. 7. Verlegen Sie Netz-Anschlussleitungen und Leitungen mit Schutzkleinspannung (Bus-Leitungen, Sen- sor-Leitungen, etc.) voneinander getrennt. 3063305 | 202307 WOLF | 25...
  • Seite 26 Abb. 3: Außenfühler am Heizgerät anschließen 1. Anschluss eBUS an Wandsockel oder Klemmen Heizgerät / Erweiterungsmodule 2. Außenfühler Abb. 4: Funkaußenfühler (Zubehör) anschließen 1. Funkempfänger 2. Anschluss eBUS an Wandsockel oder Klemmen Heizgerät / Erweiterungsmodule 3. Funkaußenfühler 26 | WOLF 3063305 | 202307...
  • Seite 27 14:12 20.01.15 Zuordnung BM-2 Bei der Inbetriebnahme wird dem BM-2 mitgeteilt, welche Aufgabe es im WRS übernimmt. Dabei gibt es folgende Einstellmöglichkeiten: – System (im WRS muss ein BM-2 als System BM-2 integriert sein) – Direkte Zuordnung zu Mischerkreisen (MM1 – MM7) –...
  • Seite 28 Außerdem kann die Heizkreispumpe entlüftet werden. Nach Abschluss aller Einstellungen kann durch Betätigen von „Fertig“ der Inbetriebnahmevorgang abgeschlossen werden. Inbetriebnahmeassistent Entlüftung Pumpe fertig 14:12 20.01.15 Die Meldung „Systeminitialisierung“ erscheint im Display. Ein Neustart wird selbständig ausgeführt. Systeminitialisierung beendet Neustart wird ausgeführt! 28 | WOLF 3063305 | 202307...
  • Seite 29 Heizgeräte und Erweiterungsmodule mit den jeweiligen Konfigurationen berück- sichtigt. Heizgerät Ist im Wolf Regelungssystem (WRS) ein KM-Modul angeschlossen, so können max. bis zu 5 Heizgeräte an das WRS angeschlossen werden. Jedes Heizgerät wird dabei mit einer eigenen Statusseite ange- zeigt.
  • Seite 30 7.1.3 Drücken der Taste Schornsteinfegerbetrieb – Schornsteinfeger wird nur angezeigt, wenn BM-2 im Heizgerät montiert ist. – Nach Aktivierung der Schornsteinfegertaste kann der Start des Brenners bis zu 3 Minuten dauern! Nach Aktivierung der Schornsteinfeger-Funktion (Taste 3) läuft der Brenner für 15 Minuten, welches im Display angezeigt wird.
  • Seite 31 ☞ Zuordnung PWS (Programmwahlschalter) (A24) [} 60] Warmwasser Warmwasser 1xWarmwasser Automatikbetrieb ändern Taste 3 Permanentbetrieb Stand-by Soll Warmwasser bestätigen WARNUNG Heißes Wasser! Verbrühungen an den Händen durch heißes Wasser. ► Stellen Sie die Warmwassertemperatur nicht über 65°C ein. 3063305 | 202307 WOLF | 31...
  • Seite 32 Taste 3 Permanent kühlen Sparbetrieb Raum Vorlauf Standby Bestätigen Bei Partymodus oder Urlaubsmodus die Zeiten einstellen und aktivieren. Heizkreis Heizkreis Heizkreis Heizkreis Urlaubsmodus deaktiviert Start TT.MM.JJJJ 17:00 Uhr Ändern Ende TT.MM.JJJJ 23:00 Uhr Bestätigen 32 | WOLF 3063305 | 202307...
  • Seite 33 Betriebsanleitung für die Fachkraft Mischermodul MM-2 Es können bis zu 7 Mischermodule zur Regelung von gemischten Heizkreisen bzw. Mischerkreisen an das WRS angeschlossen und mit einem BM-2 betrieben werden. Für jedes Mischermodul bzw. für jeden Mischerkreis gibt es eine eigene Statusseite zur Anzeige und Bedienung.
  • Seite 34 13.0 l/min 14:12 20.01.17 14:12 20.01.17 Mit dem Drehknopf können die verschiedenen Graphen durchgeblättert werden 7.5.2 Anzeige Erträge Die Statusseiten zur Anzeige der Erträge werden nur angezeigt, wenn die Wärmemengenerfassung (Fachmannparameter SOL08) aktiviert ist. 34 | WOLF 3063305 | 202307...
  • Seite 35 Monat. Rechts neben dem Pfeil werden Monate des letzten Jahres angezeigt. Es muss auf die richtige Einstellung des Datums geachtet werden. Lüftungsgerät Weitere Dokumente Betriebsanleitung für die Fachkraft CWL-Excellent oder CWL-2 3063305 | 202307 WOLF | 35...
  • Seite 36 Die Statusseite Lüftungsgerät wird nur angezeigt, wenn ein CWL Excellent oder CWL-2 Lüftungsgerät an das WRS angeschlossen ist. HINWEIS Ein Parallelbetrieb mit einem BML ist nicht möglich! Beim parallelen Betrieb von BM-2 und 4-Stufenschaltern muss beachtet werden, dass die Einstellungen des 4-Stufenschalters nicht am BM-2 angezeigt werden. Lüftungsgerät Feuchteschutz 49m³/h...
  • Seite 37 3 Status E-Heizung Status Verdichter (Inhalt 4 Datum der Symbole variiert je nach akt. Geräteleis- tung) 5 Status Verbindung eBUS 6 Status Schnittstellenmodul - Verbindung (ISM / WOLF Link) 7 Status PV-Anhebung (PV) Smart Grid - 8 Uhrzeit Funktion (SG) 9 Schnellstarttasten 10 Funktionsanzeige Schnellstarttasten...
  • Seite 38 Konfigurationen und angeschlossenen Geräten die Schaltzeiten für Heizkreis, Mi- scherkreis, Warmwasserbereitung, Zirkulation, Lüftungsgerät und Kühlfunktion (bei BWL-1S, FHA und CHA) vorgenommen werden. Fachmann In „Fachmann“ kann die Fachkraft anlagenspezifische und gerätespezifische Parameter einstellen. 38 | WOLF 3063305 | 202307...
  • Seite 39 Außentemperatur nicht gemittelt wird bei vorhandenem Außenfühler angezeigt Anzeigen Heizgerät 1-5 (bei Wärmepumpe) Kesseltemperatur °C Sammlertemperatur °C Rücklauftemperatur °C Druck Warmwassertemperatur °C Außentemperatur °C Eingang E1 Eingang E2 Eingang E3 Status TPW Status Nachtbetrieb Akt. Geräteleistung 3063305 | 202307 WOLF | 39...
  • Seite 40 HCM2 FW Anzeigen Kaskadenmodul Vorlauftemperatur °C Warmwassertemperatur in °C Puffertemperatur in °C Rücklauftemperatur in °C Sammlertemperatur in °C Anzeigen Mischermodul 1-7 Vorlauftemperatur °C Warmwassertemperatur in °C Puffertemperatur in °C Rücklauftemperatur in °C Sammlertemperatur in °C 40 | WOLF 3063305 | 202307...
  • Seite 41 Temperatur Rücklauffühler °C Betriebsstunden Pumpe 1 Betriebsstunden Pumpe 2 Betriebsstunden Pumpe 3 Aktuelle Leistung Gesamtertrag Ertrag Heute Ertrag diesen Monat Ertrag dieses Jahr Anzeigen Lüftung Abluft in °C Aussentemp. in °C Luftdurchsatz m³/h Bypass Vorheizregister 3063305 | 202307 WOLF | 41...
  • Seite 42 Warmwasserschnellstart ausgeführt, dabei wird das Heizgerät auf Temperatur gehalten, um eine schnelle Warmwasserbereitung zu gewährleisten. In der Einstellung ECO wird das Heizgerät erst nach dem Öffnen des Wasserhahns auf Temperatur gebracht. Werkseinstellung: ECO 42 | WOLF 3063305 | 202307...
  • Seite 43 Wenn die mittlere Außentemperatur unter der eingestellten Winter-/Sommer-Temperatur liegt, dann wird die Heizung in den Zeitautomatik-Betrieb geschaltet. Der Berechnungszeitraum für die mittlere Außentemperatur wird mit Anlagenparameter A04 eingestellt. 10.2.3 ECO/ABS einstellen Einstellbereich: -10°C - 40°C Werkseinstellung: 10°C 3063305 | 202307 WOLF | 43...
  • Seite 44 Einstellbereich: 5°C - 30°C Werkseinstellung: 20°C Tagtemperatur ist nur aktiv, wenn für diesen Heiz- / Mischerkreis der Raumeinfluß aktiviert und das BM-2 im Wandsockel als Fernbedienung montiert ist. Mit der Tagtemperatur stellt man die gewünschte Raumtemperatur in den Betriebsarten Permanentbe- trieb, Partymodus und in den Heizphasen während des Automatikbetriebs ein.
  • Seite 45 Einstellbereich: Auto/Manuell Werkseinstellung: Auto Eine Umstellung von Sommerzeit auf Normalzeit (Winterzeit) und umgekehrt führt das BM-2 in der Ein- stellung Auto automatisch durch. Die Umstellung von der Normal- auf die Sommerzeit findet am letzten Sonntag im März um 1 Uhr UTC, also in der mitteleuropäischen Zeitzone von 2 Uhr MEZ auf 3 Uhr MESZ, statt.
  • Seite 46 Modus nicht angezeigt. Es gibt nur eine Statusseite, auf der alle Daten angezeigt werden. Es ist kein Partymodus und kein Urlaubsmodus möglich. Außerdem kann der vereinfachte Modus NICHT in Verbindung mit CWL Excellent, CWL-2, WOLF Link Pro und WOLF Link home verwendet werden! Erweiterter Modus: Es stehen alle Funktionen zur Verfügung!
  • Seite 47 6:00 6:30 7:00 22:00 17:00 18:30 7:00 23:00 6:00 22:00 6:30 23:00 6:30 7:00 8:00 23:00 11:00 12:00 17:00 18:30 7:00 23:00 6:00 22:00 6:30 23:00 6:30 7:00 8:00 23:00 11:00 12:00 17:00 18:30 3063305 | 202307 WOLF | 47...
  • Seite 48 6:00 21:00 15:00 21:00 17:00 17:30 5:30 21:00 4:30 20:00 5:00 7:00 6:00 6:30 6:00 21:00 15:00 21:00 17:00 17:30 5:30 21:00 4:30 20:00 5:00 7:00 6:00 6:30 6:00 21:00 15:00 21:00 17:00 17:30 48 | WOLF 3063305 | 202307...
  • Seite 49 5:00 7:00 6:00 6:30 6:00 21:00 15:00 21:00 17:00 17:30 5:30 21:00 4:30 20:00 5:00 7:00 6:00 6:30 6:00 21:00 15:00 21:00 17:00 17:30 11.3 Individuelle Schaltzeiten Tag Schalt- Mischer Warmwasser Zirkulation Lüftung zeit 3063305 | 202307 WOLF | 49...
  • Seite 50 Durch Drehen / Drücken des Drehtasters den gewünschten Kreis aufrufen (hier z.B. Heizkreis). Zeitprogramm Heizkreis Mischerkreis 1 Warmwasser Zirkulation 14:12 20.01.17 Durch Drehen des Drehtasters das gewünschte Schaltzeitenprogramm anwählen und durch Drücken auf- rufen. 50 | WOLF 3063305 | 202307...
  • Seite 51 Dort ebenso weiterverfahren. Bei 2 oder 3 Zeitbalken erreicht man den 2. oder 3. Zeitbalken durch mehrmaliges Drücken des Drehtasters. Dabei wird immer zuerst die Startzeit, danach die Endzeit zum Verändern markiert. 3063305 | 202307 WOLF | 51...
  • Seite 52 Es wird der erste Schaltzeitenblock ausgewählt. Durch Drehen des Drehtasters ist es möglich, einen an- deren Schaltzeitenblock anzuwählen! Zum Löschen des Schaltzeitenblocks muss der Drehtaster gedrückt werden. Zeitprogramm 1 Warmwasser 09:00 00:00 04:10 11:28 Zeiten löschen 14:12 20.01.17 52 | WOLF 3063305 | 202307...
  • Seite 53 Drehen Sie nun weiter bis „kopieren“ und bestätigen den Vorgang durch Drücken des Drehtasters. Das Tagesprogramm ist nun in alle ausgewählten Tage kopiert. Zeitprogramm 1 Mischer kopieren in: Kopieren durch drehen Tag auswählen mit drücken markieren 14:12 20.01.17 3063305 | 202307 WOLF | 53...
  • Seite 54 Nachfolgend eine Übersicht der Anlagenparameter. 12.2.1 Funktion BM-2 (Busadresse) Das Bedienmodul BM-2 ist werkseitig mit der Einstellung „System“ eingestellt, so dass alle angeschlosse- nen Komponenten der Heizungsanlage von dem Bedienmodul BM-2 aus bedient werden können. Werkseinstellung: System Einstellbereich: MM1 ... MM7, System, nicht zugeordnet Sollen im WRS mehrere direkte Kreise z.B.
  • Seite 55 Werkseinstellung: 4K Einstellbereich: 1 bis 20K Der Raumeinfluss ist nur aktiv, wenn das Bedienmodul BM-2 als Fernbedienung montiert ist und in den Grundeinstellungen (Kapitel 18.2.1) der Raumeinfluss eingestellt ist. Mit dem Raumeinfluss wird die Raumtemperaturänderung durch Fremdwärme oder Fremdkälte (z. B. Sonneneinstrahlung, Kaminofen oder geöffnete Fenster) ausgeglichen.
  • Seite 56 Ist die Antilegionellenfunktion aktiv, wird die Warmwassersolltemperatur auf 65°C gesetzt, solange bis die Warmwasseristtemperatur für eine Stunde zusammenhängend auf ≥ 60°C gehalten wurde. Ist die Antile- gionellenfunktion aktiviert, so kann diese über eine Spannungswegnahme am Bediemodul BM-2 oder Än- dern des Parameters A07 deaktiviert werden. Die Zirkulationspumpe ist während der Antilegionellenfunk- tion ebenso aktiv.
  • Seite 57 Funktion nur bei aktiviertem „Reiner Raumregler“ (A16) oder „Raumeinfluss ein“ (Grundeinstellungen). Bei aktivierter Raumtemperatur Abschaltung wird der entsprechende Heiz-/Mischerkreis bei Überschrei- tung der Tagtemperatur + 0,5K abgeschaltet. Erst nach Unterschreitung der Tagtemperatur wird die 3063305 | 202307 WOLF | 57...
  • Seite 58 Werkseinstellung: -16 °C Einstellbereich: -30 bis 0 °C Wenn die gemittelte Außentemperatur den eingestellten Wert unterschreitet, dann schaltet das Bedien- modul BM-2 die Heizung vom Absenkbetrieb in den Heizbetrieb. 12.2.11 Warmwasserminimaltemperatur einstellen (A13) Werkseinstellung: 45 °C Einstellbereich: 25 bis 65 °C Die Warmwasserminimaltemperatur begrenzt die Einstellmöglichkeit nach unten.
  • Seite 59 Einstellbereich: Ein / Aus Ein = PI-Regler Raumtemperatur eingeschaltet Aus = PI-Regler Raumtemperatur ausgeschaltet Wird die Funktion „Reiner Raumregler“ aktiviert, werden alle Kreise mit Raumtemperaturfühler (BM-2 im Wandsockel) nur nach Raumtemperatur geregelt. Die Außentemperatur auf der Statusseite wird aber weiterhin angezeigt.
  • Seite 60 12.2.20 Freigabe Smarthome (A26) Werkseinstellung: Ein Einstellbereich: Aus / Ein Mithilfe des Anlagenparameters A26 kann eine ungewollte externe Temperaturvorgabe durch Smartho- me- Systeme deaktiviert werden. Die Bedienung über Smartset und ISM8 ist davon unabhängig. 60 | WOLF 3063305 | 202307...
  • Seite 61 Hauptmenü » Fachmann » Fachmanncode 1111 » Heizgerät » Relaistest Durch Drehen und Drücken kann der Relaistest geändert werden. Der Parameter „Relaistest“ am Bedienmodul BM-2 ist nur aktiv, wenn es im Heizgerät montiert ist. Wird das Bedienmodul als Fernbedienung verwendet, wird der Menüpunkt „Relaistest“ am BM-2 oder AM im Heizgerät angezeigt.
  • Seite 62 (MM50 / KM50 = 1) Mischerkreispumpe MM Auf (MM50 / KM50 = 2) Mischermotor Auf Mischermotor Zu MM Zu (MM50 / KM50 = 3) (MM50 / KM50 = 4) Programmierbarer Ausgang Relaistest bei Solaranlage 62 | WOLF 3063305 | 202307...
  • Seite 63 Hauptmenü » Fachmann » Fachmanncode 1111 » Heizgerät » Parameter Reset Durch Drehen und Drücken kann der Reset durchgeführt werden. Die Funktion Parameter-Reset am Bedienmodul BM-2 ist nur aktiv, wenn das BM-2 im Heizgerät montiert ist. Wird das Bedienmodul als Fernbedienung verwendet, wird der Menüpunkt „Parameter Reset“ am BM-2 oder AM im Heizgerät angezeigt.
  • Seite 64 Als Normaußentemperatur bezeichnet man den niedrigsten Zweitagesmittelwert, der zehnmal in 20 Jahren erreicht oder unterschritten wurde. Normau- ßentemperaturen für Deutschland sind in der DIN EN 12831 einsehbar Vorlauftemperatur Max. Vorlauftemperatur bei Normaußentemperatur Heizkörperberechnung für Wohnung beachten 64 | WOLF 3063305 | 202307...
  • Seite 65 Estrichtrocknung Werkseinstellung: 14:12 20.01.17 14:12 20.01.17 14:12 20.01.17 Werkseinstellung: Aus Einstellbereich: Aus / Automatik / Konstant / Funktionsheizen / Zeitprogramm Bei der Einstellung „Automatik“ wird am Display (BM-2) die verbleibende Zeit in Tagen angezeigt. 3063305 | 202307 WOLF | 65...
  • Seite 66 Für die ersten 3 Tage bleibt die Vorlaufsolltemperatur auf 20°C konstant. Die Tage 4-7 werden auf HG08 Maximalbegrenzung Vorlauf abzüglich HG60/WP011 minimale Hysterese (Werkseinstellung HG60=7K, Werkseinstellung WP011=2K) geregelt. Beim Heizkreis ist zusätzlich eine Begrenzung bei 55°C inte- griert! 66 | WOLF 3063305 | 202307...
  • Seite 67 Drücken und Drehen des Drehtasters können die Werte des Balken verändert werden. Durch noch- maliges Drücken werden die Einstellungen gespeichert und im Diagramm dargestellt. Fachmann Heizkreis Dauer: 1 Std. Vorlauf 28.0°C Vorlaufsolltemperatur °C Laufzeit in Stunden 14:12 20.01.17 3063305 | 202307 WOLF | 67...
  • Seite 68 Es wird jede Sekunde in die Datei FLOORDR.TXT eine Datenreihe gespeichert, die Aufzeichnung dauert bis die Estrichfunktion beendet wird. Bei allen nicht vorhandenen Messgrößen wird der Ersatzwert -3276 gespeichert. 1,5 bar 25°C Abb. 11.8 Bedienmöglichkeit - Erweiterter Modus 1. Speicherung: 68 | WOLF 3063305 | 202307...
  • Seite 69 Mischermodul / Kaskadenmodul Ist kein Kaskadenmodul vorhanden, wird die Menüebene Kaskade nicht angezeigt. Über das Bedienmodul BM-2 können Einstellungen (z.B. Konfiguration) vorgenommen werden. Einstell- möglichkeiten und Erklärung zu den einzelnen Parametern stehen in der Betriebsanleitung für die Fach- kraft des Mischermoduls oder des Kaskadenmoduls. Nach der Auswahl des Parameters werden die Da- ten aus dem Mischermodul oder Kaskadenmodul ausgelesen und nach einer Wartezeit bis zu ca.
  • Seite 70 Die Statusseite Lüftungsgerät wird eingeblendet, wenn ein CWL-Excellent oder CWL-2 am eBUS ange- schlossen ist. Über das Bedienmodul BM-2 können die Parameter (z.B. Flow reduced, Flow normal) des Lüftungsgeräts eingestellt werden. Einstellmöglichkeiten und Erklärung zu den einzelnen Parametern siehe nachfolgende Tabelle. Nach der Auswahl des Parameters werden die Daten aus dem Lüftungsgerät ausgelesen, nach einer Wartezeit bis...
  • Seite 71 Min. PPM CO2 Sensor 3 CWL41 Max. PPM CO2-Sensor 3 CWL42 Min. PPM CO2 Sensor 4 CWL43 Max. PPM CO2-Sensor 4 CWL45 Offset Zuluft CWL46 Offset Abluft CWL47 Anzahl Tage Filterw. CWL48 Bypass Aktivierung 3063305 | 202307 WOLF | 71...
  • Seite 72 Kapitel -Fachmannparameter -Sonder Betriebsanleitung für die Fachkraft Wärmepumpe CHA / FHA / -Ereignishistorie BWL-1S Relaistest ☞ Relaistest bei Heizgeräten , Mischerkreis, WOLF-Modulen [} 61] Parameter Reset Heizgerät ☞ Parameter Reset - Heizgerät [} 63] 12.8.1 Statusseite Wärmepumpe Symbol Funktion Hier wird die Leistung der Wärmepumpe in 25% Schritten angezeigt Hier wird die Leistung der E-Heizung in 33% Schritten angezeigt Anzeige einer Auswahl an Anlagendaten der Außeneinheit (Inhalt variiert)
  • Seite 73 Techniker vor Ort erforderlich ist. Eine schnelle Reaktion ist bei Heizungsanlagen von entscheidender Bedeutung. Die Meldungshistorie zeichnet bis zu 40 Störungen auf. Hauptmenü » Fachmann » Fachmanncode 1111 » Meldungshistorie 3063305 | 202307 WOLF | 73...
  • Seite 74 Durch Drehen können alle Nach Abschluss der Störung 21 Fehlermeldungen Störbeseitigungen kann mit Beginn: 18.01.2013 11:03 angezeigt werden. Ende: 19.01.2013 12:15 dem Taster „Papierkorb“ die komplette Störung 1 von 1 Meldungshistorie gelöscht werden. 14:12 20.01.17 74 | WOLF 3063305 | 202307...
  • Seite 75 (Hauptmenü). Durch Drehen und Drücken die Grundeinstellungen anwählen, die Benutzeroberfläche aufrufen und „Vereinfachter Modus“ einstellen. Hinweise: Der vereinfachte Modus kann nicht ausgewählt werden, wenn ein CWL oder ein Wolf Link home / Wolf Link pro am WRS angeschlossen ist! Im vereinfachten Modus fehlen die Einstellmöglichkeiten: –...
  • Seite 76 Es stehen folgende Betriebsarten zur Verfügung Zeitautomatik-Betrieb: Heizbetrieb in programmierten Zeiten Warmwasserbereitung in programmierten Zeiten Zirkulationspumpe in programmierten Zeiten Sommerbetrieb: Heizung nicht in Betrieb Warmwasserbereitung in programmierten Zeiten Zirkulationspumpe in programmierten Zeiten Frostschutz aktiv Pumpenstandschutz aktiv, Mischerstandschutz aktiv 76 | WOLF 3063305 | 202307...
  • Seite 77 Warmwasserbereitung nicht in Betrieb Zirkulationspumpe in programmierten Zeiten Frostschutz aktiv Pumpenstandschutz aktiv Mischerstandschutz aktiv Mit der Schornsteinfegertaste gelangt man in den Schonsteinfegermodus. Der Schornsteinfegerbetrieb ist für die Abgasmessung nötig. Wird nur bei Heiz- oder Gasgeräten angezeigt! 3063305 | 202307 WOLF | 77...
  • Seite 78 Heizkörperberechnung für Wohnung beachten! Absenkstopp Wenn die gemittelte Außentemperatur den eingestellten Wert unterschreitet, dann schaltet das Bedienmodul BM-2 die Heizung vom abgesenkten Betrieb in den Per- manentbetrieb. Sparfaktor Mit dem Sparfaktor 0 bis 10 verändert man die Vorlauftemperatur der Heiz-...
  • Seite 79 Heizkurve im Permanentbetrieb bzw. angehobenen Betrieb folgendermaßen: Heizkurve Heizkreis (Werkseinstellung): Sparfaktor 2 Temperaturanpassung 0 Wi-So-Umschaltung........... 20 °C ECO/ABS............. 10 °C Absenkstopp............-16 °C Startpunkt Heizkurve.......... 18 °C Normaußentemperatur ........-16 °C Sockeltemperatur ..........20°C Vorlauftemperatur bei Normaußentemperatur..55°C (Auslegungspunkt Heizkörper) 3063305 | 202307 WOLF | 79...
  • Seite 80 14 | Temperaturanpassung / Heizkurve BM-2 Außentemperatur °C Abb. 5: Temperaturanpassung 0 Außentemperatur °C Abb. 6: Temperaturanpassung -4 - Heizkurve Heizkreis wird abgesenkt Außentemperatur °C Abb. 7: Temperaturanpassung +4 - Heizkurve Heizkreis wird angehoben 80 | WOLF 3063305 | 202307...
  • Seite 81 14.1.4 Sparfaktor 0 bis 10 für Heizkreis Mit dem Sparfaktor 0 bis 10 verändert man die Vorlauftemperatur der Heizkurve im Sparbetrieb folgendermaßen: Außentemperatur °C Abb. 8: Sparfaktor 2 - Sparbetrieb Außentemperatur °C Abb. 9: Sparfaktor 5 3063305 | 202307 WOLF | 81...
  • Seite 82 Temperaturanpassung -4...+4 Mischerkreis Mit der „Temperaturanpassung -4...+4“ (entspricht Temperaturkorrektur) verändert man die Vor- lauftemperatur der Heizkurve im Mischerkreis folgendermaßen (Vorgehensweise siehe Heizkreis): Heizkurve Mischerkreis: Sparfaktor 2 Temperaturanpassung 0 Wi-So-Umschaltung........... 20 °C ECO/ABS............10 °C 82 | WOLF 3063305 | 202307...
  • Seite 83 BM-2 Temperaturanpassung / Heizkurve | 14 Absenkstopp............-16 °C Startpunkt Heizkurve......... 18 °C Normaußentemperatur ........-16 °C Sockeltemperatur ..........20°C Vorlauftemperatur bei Normaußentemperatur..35°C (Auslegungspunkt Fußbodenheizung) 3063305 | 202307 WOLF | 83...
  • Seite 84 Außentemperatur °C Abb. 13: Temperaturanpassung +4 - Heizkurve Mischerkreis wird angehoben 14.1.7 Sparfaktor 0 bis 10 Mischerkreis Mit dem Sparfaktor 0 bis 10 verändert man die Vorlauftemperatur der Heizkurve im Sparbetrieb folgendermaßen (Vorgehensweise siehe Heizkreis): 84 | WOLF 3063305 | 202307...
  • Seite 85 Raumisttemperatur mit der Raumsolltemperatur verglichen, die Differenz wird mit dem Raumeinflussfak- tor multipliziert und auf die berechnete Vorlauftemperatur addiert. Hiermit können Fremdwärme oder Fremdkälte (Kaminofen, Sonneneinstrahlung, geöffnete Fenster) sehr gut ausgeglichen werden. Notwendige Voraussetzungen/Einstellungen: BM-2 im Wandsockel im Referenzraum Grundeinstellungen Heizkreis, Mischerkreis 1-7 Raumeinfluss heizen Tagtemperatur in °C...
  • Seite 86 Dabei wird ein PI – Regler verwendet. Der P-Anteil gibt an, um wieviel die Vorlauftemperatur bei ei- ner bestimmten Soll - Ist Abweichung erhöht wird. Der I-Anteil gibt an, um wieviel die Vorlauftemperatur zeitabhängig verändert wird. Notwendige Voraussetzungen/Einstellungen: BM-2 im Wandsockel im Referenzraum Grundeinstellungen Heizkreis, Mischerkreis 1-7 Raumeinfluss heizen Tagtemperatur in °C...
  • Seite 87 BM-2 Temperaturanpassung / Heizkurve | 14 – Außerdem wird mit der Einstellung Automatikbetrieb automatisch zwischen Heizung und Kühlung nach Außentemperatur umgeschaltet. Einstellungen müssen nach den Vorgaben aus den Hydraulikschemen vorgenommen werden. 3063305 | 202307 WOLF | 87...
  • Seite 88 15 | Wartung BM-2 Wartung 15.1 Wartung / Reinigung Das Bedienmodul BM-2 ist wartungsfrei, bei der Reinigung dürfen keine Putzmittel verwendet werden. Bitte nur mit einem feuchten Tuch abwischen. 88 | WOLF 3063305 | 202307...
  • Seite 89 Verriegelnde Störungen unterbinden / verriegeln den Weiterbe- trieb des Geräts oder der Anlage und sind manuell zurückzusetzen (Druck auf Taste 4 „Hier quittieren“). Bestimmte verriegelnde Störungen sind von einer Fachkraft unter Eingabe des Fachmanncodes zu ent- riegeln / zu resetten: 3063305 | 202307 WOLF | 89...
  • Seite 90 25,2 °C Druck Heizbetrieb 14:12 20.01.17 16.1.6 Störcodes Ist eine Störmeldung am Heizgerät oder Erweiterungsmodul vorhanden, wird dieser mit einem Störcode und Klartext am zugehörigen Bedienmodul angezeigt. Übertemperatur STB Übertemperatur TB dt-eSTB-Drift keine Flammenbildung Flammenausfall 90 | WOLF 3063305 | 202307...
  • Seite 91 21 Gasventil V2 22 Luftmangel 23 Luftdruckwächter fällt nicht 24 Gebläsesolldrehzahl nicht erreicht 25 Zünddrehzahl nicht erreicht 26 Stillstandsdrehzahl nicht er- reicht 27 Warmwasserauslauf- / Schichtenladefühler 29 Kurzschlussunterbrechung Differenzdrucksensor 30 CRC-Störung Heizgerät 31 CRC-Störung Brenner 3063305 | 202307 WOLF | 91...
  • Seite 92 54 SCOT Aktoren 55 SCOT Systemstörung 56 Kalibration Werksgrenze Minimum 57 Kalibration Abweichung 58 Kalibration Timeout 59 Kalibration Werksgrenze Maximum 60 Syphon verstopft 61 Stau im Abgassystem 62 Funktionskontrolle Volu- menstrom 63 Funktionskontrolle Schwer- kraftbremse 92 | WOLF 3063305 | 202307...
  • Seite 93 Stillstand 85 Ventilrückmeldung inkom- patibel zur Ventilsteuerung 86 Öldruck erreicht Zünddruck nicht 90 Komunikation zwischen Re- gelungsplatine und Feue- rungsautomat gestört 91 eBUS-Adresse 95 Prog. Mode 96 Entriegelung / Reset 97 Bypasspumpe 98 Flammenverstärker 3063305 | 202307 WOLF | 93...
  • Seite 94 117 PCB-Bus verpolt 118 PCB-Bus unterbruch 119 Abtauenergie zu gering 120 Autoabtauung / Abtauzeit 121 4-Wege-Ventil 122 Durchstömung Quelle 123 Soleaustrittstemperatur 122 Durchstömung Quelle 123 Soleaustrittstemperatur 124 Drucksensor AWO 125 Kesselfühler AWO / T_Kes- sel 2 94 | WOLF 3063305 | 202307...
  • Seite 95 127 Kältemitteleintrittstempera- 128 ODU 129 Verdichter 132 Systemstörung 133 Modul nicht kompatibel / BM-2 Solar nicht im SM1-2, SM2-2 oder Wandsockel 16.1.7 Warncodes Ist eine Warnmeldung am Heizgerät oder Erweiterungsmodul vorhanden, wird diese mit einem Warncode und Klartext am zugehörigen Bedienmodul angezeigt.
  • Seite 96 – Störungen und Schäden, die die Sicherheit beeinträchtigen oder beeinträchtigen können, müssen um- gehend und fachmännisch behoben werden. – Schadhafte Bauteile und Gerätekomponenten nur durch Original-WOLF-Ersatzteile ersetzen. – Siehe auch Fehlercodebeschreibung in den Betriebsanleitungen für die Fachkraft der Heizgeräte. 16.2 Reparatur Reparaturen an dem Produkt durch eine Fachkraft durchführen lassen.
  • Seite 97 Außerbetriebnahme und Demontage | 17 Außerbetriebnahme und Demontage 17.1 Außerbetriebnahme ► Gehen Sie bei der Außerbetriebnahme des Bedienmodules BM-2 in umgekehrter Reihenfolge wie bei der Montage vor. ► Entsorgen Sie das Bedienmodul BM-2 fachgerecht. 3063305 | 202307 WOLF | 97...
  • Seite 98 Umweltgerecht heißt getrennt nach Materialgruppen um eine möglichst maximale Wiederverwendbarkeit der Grundmaterialen bei möglichst geringer Umweltbelastung zu erreichen. 1. Verpackungen aus Karton, recycelbaren Kunststoffen und Füllmaterialien aus Kunststoff umweltge- recht über entsprechende Recycling-Systeme oder Wertstoffhöfe entsorgen. 2. Jeweilige landesspezifische oder örtliche Vorschriften beachten. 98 | WOLF 3063305 | 202307...
  • Seite 99 Anschlussspannung eBUS 15-24 V Leistungsaufnahme max. 1,3 W Schutzart im Gerät eingesteckt gem. Geräteschutzart Schutzart im Wandsockel IP20 Gangreserve > 48 Std. Umgebungstemperatur 0 - 50 °C Datenerhalt EEPROM permanent Tab. 15.1 Technische Daten 3063305 | 202307 WOLF | 99...
  • Seite 100 Raumhei- feranten zungs- Energieeffizienz Wolf GmbH BM-2 Geräteregelung Bedienmodul BM-2 mit Au- ßenfühler (Außentemperaturfühler, eBUS-Au- ßenfühler oder Funkuhr mit Außenfühler) Geräteregelung Bedienmodul BM-2 mit Au- ßenfühler (Außentemperaturfühler, eBUS-Au- ßenfühler oder Funkuhr mit Außenfühler) Analoge Fernbedienung AFB (verdrahtete Va- riante oder Funkvariante) Geräteregelung Bedienmodul BM-2 ohne Au-...
