Wolf BM-2 Montageanleitung

Bedienmodul
Vorschau ausblenden Andere Handbücher für BM-2:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

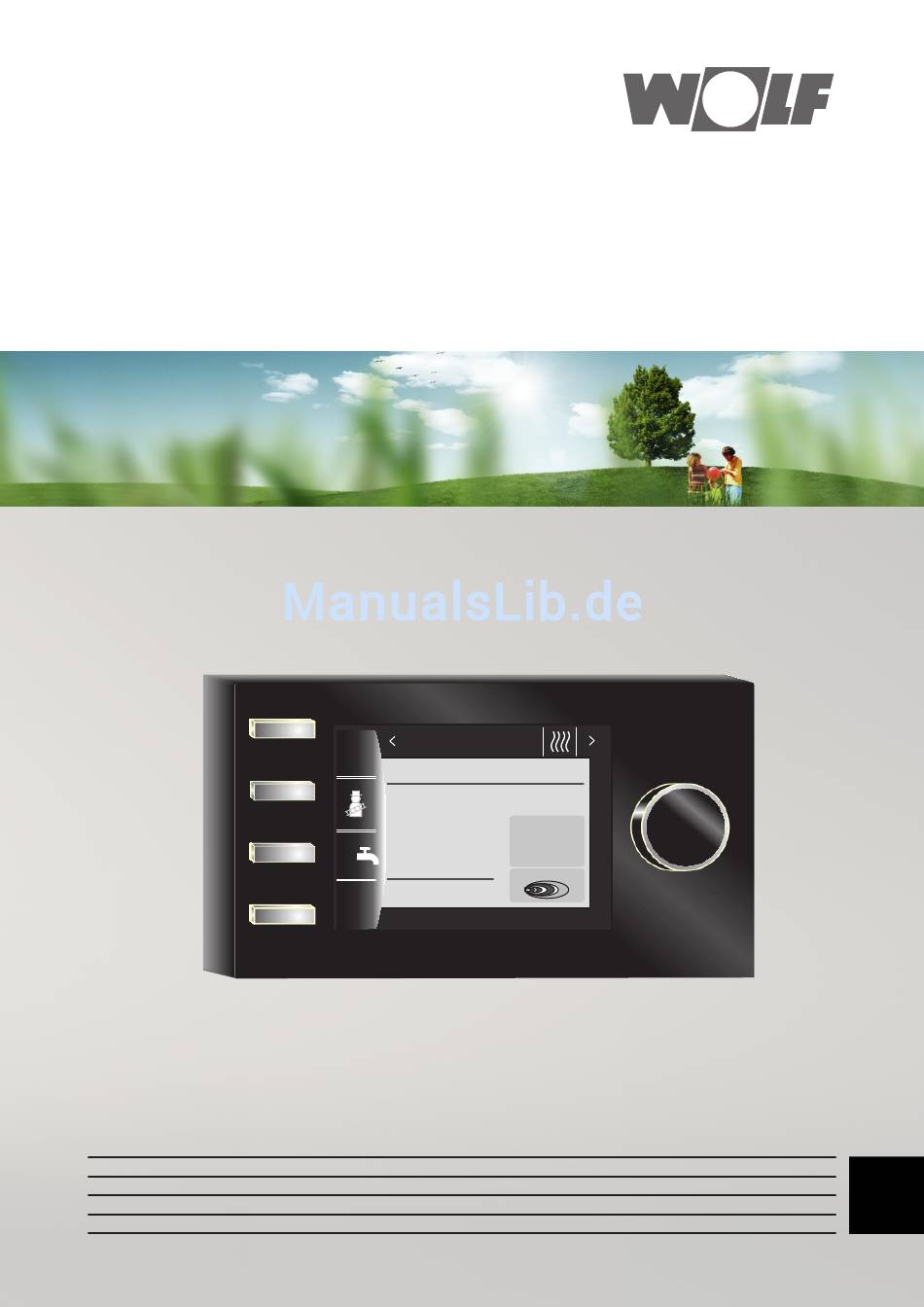

Montageanleitung für den Fachhandwerker

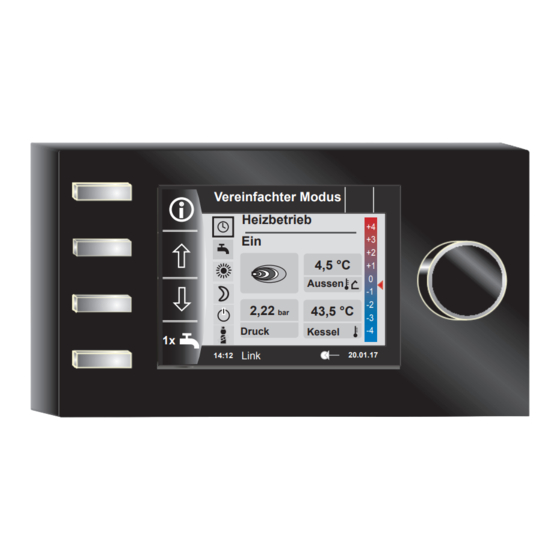

Bedienmodul BM-2
Wolf GmbH • Postfach 1380 • 84048 Mainburg • Tel. 08751/74-0 • Fax 08751/741600 • Internet: www.wolf-heiztechnik.de
WOLF Klima- und Heiztechnik GmbH • Eduard-Haas-Str. 44 • 4030 Linz • Tel. 0043-732/385041-0 • Internet: www.wolf-heiztechnik.at
Wolf Schweiz AG · Dorfstrasse 147 · 8802 Kilchberg · Tel.0 041/5004800 · Fax 0041/435004819 · Internet: www.wolf-heiztechnik.ch
Art.-Nr.: 3063305_201312
Heizgerät
Heiz-/Warmwasserbetrieb
25,2
°C
1x
Heizgerät
14:12
1,5
bar
Druck
20.01.2013
Änderungen vorbehalten
DE
AT
CH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wolf BM-2

Inhaltszusammenfassung für Wolf BM-2

  • Seite 1 Wolf GmbH • Postfach 1380 • 84048 Mainburg • Tel. 08751/74-0 • Fax 08751/741600 • Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH • Eduard-Haas-Str. 44 • 4030 Linz • Tel. 0043-732/385041-0 • Internet: www.wolf-heiztechnik.at Wolf Schweiz AG · Dorfstrasse 147 · 8802 Kilchberg · Tel.0 041/5004800 · Fax 0041/435004819 · Internet: www.wolf-heiztechnik.ch Art.-Nr.: 3063305_201312...

  • Seite 2: Inhaltsverzeichnis

    CE Kennzeichnung Verwendete Symbole und Warnhinweise 3.5.1 Aufbau von Warnhinweisen Montage Montage Anforderungen an den Montageort Bedienmodul BM-2 in Heizgeräte einsetzen 4.2.1 Bedienmodul BM-2 in CGB-2 4.2.2 Bedienmodul BM-2 in TOB 4.2.3 Bedienmodul BM-2 im MGK-2 Bedienmodul BM-2 mit Wandsockel montieren Elektroinstallation Wandsockel vornehmen Außenfühler montieren...
  • Seite 3 Inhaltsverzeichnis Wie sie das Bedienmodul BM-2 bedienen Drücken der Schnellstarttaste 2 Einmalige Warmwasserladung Drücken der Schnellstarttaste 3 Schornsteinfegertaste Drehtaster drehen (Statusseiten) Heizgerät 1-4 Einstellungen Warmwasserspeicher 1 - 8 Einstellungen 11.1 Ändern der Warmwasser Solltemperatur 11.2 Ändern der Warmwasser Betriebsart Heizkreis Einstellungen 12.1...
  • Seite 4 Inhaltsverzeichnis Wie sie das Bedienmodul BM-2 bedienen Anzeige Soll- Isttemperaturen Anzeige Soll- Isttemperaturen Grundeinstellungen Grundeinstellungen Übersicht 18.1 Uhrzeit / Datum 18.2 Heizkreis und Mischer 1-7 18.2.1 Sparfaktor bei Sparbetrieb einstellen 18.2.2 Raumeinfluss einstellen 18.2.3 Tagtemperatur (Raumtemperatur) einstellen 18.2.4 Winter-/Sommerumschaltung einstellen 18.2.5 ECO-ABS einstellen 18.3...
  • Seite 5 Inhaltsverzeichnis Fachmannebene - Anlage 21.1 Anlagenparameter einstellen 21.2 Parameter Gesamtliste Anlagenparameter 21.2.1 Funktion BM-2 (Busadresse) 21.3 Beschreibung Anlagenparameter 21.3.1 Raumeinflussfaktor einstellen (A00) 21.3.2 Außenfühler gemittelt einstellen (A04) 21.3.3 Antilegionellenfunktion einstellen (A07) - ALF 21.3.4 Frostschutzgrenze einstellen (A09) 21.3.5 Warmwasser-Parallelbetrieb einstellen (A10) 21.3.6 Raumtemp. Winter-/Sommer-Umschaltung einstellen (A11) 21.3.7 Absenkstopp einstellen (A12)
  • Seite 6 Inhaltsverzeichnis Fachmannebene Solar 26.1 Parameter Gesamtliste SOL / P Solarmodul Fachmannebene Störungshistorie Anhang Heizkurve / Sparfaktor 28.1 Heizkurven Übersicht 28.2 Temperaturwahl -4 ... +4 für Heizkreis 28.3 Sparfaktor 0 bis 10 für Heizkreis 28.4 Berechnungsbeispiel Sparbetrieb 28.5 Temperaturwahl -4...+4 Mischerkreis 28.6 Sparfaktor 0 bis 10 Mischerkreis Überblick Tastenfelder...

  • Seite 7: Lieferumfang Prüfen

    Wolf GmbH • Postfach 1380 • 84048 Mainburg • Tel. 08751/74-0 • Fax 08751/741600 • Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH • Eduard-Haas-Str. 44 • 4030 Linz • Tel. 0043-732/385041-0 • Internet: www.wolf-heiztechnik.at 25,2 Wolf Schweiz AG · Dorfstrasse 147 · 8802 Kilchberg · Tel.0 041/5004800 · Fax 0041/435004819 · Internet: www.wolf-heiztechnik.ch °C Druck Art.-Nr.: 3063305_201311...

  • Seite 8: Gerätebeschreibung

    Gerätebeschreibung Gerätebeschreibung f Bestimmungsgemäße Verwendung Das Wolf Bedienmodul BM-2 wird ausschließlich in Verbindung mit Wolf Heizgeräten und Wolf Zubehören eingesetzt. Das Wolf Bedienmodul BM-2 dient zur Regelung der gesamten Heizungsanlage und zur Einstellung spezifischer Heizungsparameter. Zur bestimmungsgemäßen Verwendung gehört auch das Beachten der Bedienungsanleitung sowie aller weiteren mitgeltenden Unterlagen.

  • Seite 9: Sicherheit Und Vorschriften

    3.1 Allgemeine Sicherheitshinweise Das Bedienmodul BM-2 muss von einem qualifizierten Fachhandwerker montiert und in Betrieb genommen werden. f Schalten Sie vor dem Einbau des BM-2 das Heizgerät und alle angeschlossenen Komponenten stromlos. f Beachten Sie, dass auch bei ausgeschaltetem Netzschalter des Heizgerätes Netz- spannung an der Elektrik anliegt.

  • Seite 10: Verwendete Symbole Und Warnhinweise

    Sicherheit und Vorschriften 3.5 Verwendete Symbole und Warnhinweise Symbol für eine zusätzliche Information Symbol für eine notwendige Handlung Warnhinweise im Text warnen Sie vor Beginn einer Handlungsanweisung vor mög- lichen Gefahren. Die Warnhinweise geben Ihnen durch ein Piktogramm und ein Signalwort einen Hinweis auf die mögliche Schwere der Gefährdung.

  • Seite 11: Montage

    CGB-2, CGS-2, CGW-2, CSZ-2, MGK-2 und TOB und als Fernbedienung auch für MM, SM1 und SM2 verwendet werden. Das Bedienmodul BM-2 ist nicht mit dem Bedienmodul BM kombinierbar! 4.1 Anforderungen an den Montageort Der Montageort muss trocken und durchgängig frostfrei sein.

  • Seite 12: Bedienmodul Bm-2 In Tob

    4.2.2 Bedienmodul BM-2 in TOB f Schalten Sie das Heizgerät mit dem Betriebsschalter (Wolflogo) aus. f Schalten Sie die Stromzufuhr zu den Geräten aus. f Setzen Sie das Bedienmodul BM-2 in den Sockel ein. f Schalten Sie die Stromzufuhr zu den Geräten ein. f Schalten Sie das Heizgerät ein.

  • Seite 13: Bedienmodul Bm-2 Mit Wandsockel Montieren

    − Das Bedienmodul BM-2 bzw. der Raumtemperaturfühler darf weder Zugluft noch direkter Wärmestrahlung ausgesetzt sein − Das Bedienmodul BM-2 darf nicht von Vorhängen oder Schränken verdeckt sein. − Alle Heizkörperventile in dem Raum müssen voll geöffnet sein. f Befestigen Sie den Wandsockel auf einer Unterputzdose (Ø 60 mm).

  • Seite 14: Elektroinstallation Wandsockel Vornehmen

    Montage 4.4 Elektroinstallation Wandsockel vornehmen Gefahr! Lebensgefahr durch unsachgemäße Installation! Unsachgemäße Elektroinstallation kann zu Lebens gefahr führen. f Sorgen Sie dafür, dass nur ein qualifizierter Fachhandwerker die Elektroinstallation vornimmt. f Führen Sie alle Elektroarbeiten nach anerkannten Regeln und Richtlinien aus. Gefahr! Lebensgefahr durch Stromschlag! An den Anschlussklemmen des Heizgerätes liegt auch bei ausgeschaltetem Schalter Netzspannung an.

  • Seite 15: Außenfühler Montieren

    Montage 4.5 Außenfühler montieren Der Montageort des Außenfühlers sollte an der Nord- oder Nordostaußenwand des Gebäudes in einer Höhe von 2 bis 2,5 m sein. Vorsicht! f Unsachgemäße Montage kann zur Durchfeuchtung der Außenwand oder Beschädigung des Außenfühlers führen. f Sachbeschädigung durch eindringende Feuchtigkeit! −...

  • Seite 16: Gesamtübersicht Bedienmodul Bm

    Gesamtübersicht Bedienmodul BM-2 Gesamtübersicht Bedienmodul BM-2 Schnellstarttasten Seitenüberschrift Statusanzeige Taste 1 Heizgerät Heiz-/Warmwasserbetrieb Drehknopf mit Taste 2 Tastfunktion 25,2 °C Taste 3 Druck Heizgerät Taste 4 20.01.2013 14:12 Anzeige Anlagendaten Datum Uhrzeit (Inhalt variiert) Funktionsanzeige Schnellstarttasten Nach Einschalten des Heizgerätes wird die Software geladen, es erscheint ein Ladebalken und das Wolflogo wird aufgebaut. Anschließend ist man in der Startseite (Home Seite).

  • Seite 17: Beschreibung Schnellstarttasten/Drehtaster

    Beschreibung Schnellstarttasten/Drehtaster Beschreibung Schnellstarttasten/Drehtaster Die Bedienung des BM-2 wird anhand der 4 Schnellstarttasten und des Drehtasters durchgeführt. Dabei werden über die Schnellstarttasten folgende Einstellungen vorgenommen: − Taste 2 - Wechselnde Funktionen (z.B. einmalige Warmwasserbereitung) − Taste 3 - Wechselnde Funktionen (z.B. Aktivierung Schornsteinfeger) −...

  • Seite 18: Drücken Der Schnellstarttaste 2

    Drücken der Schnellstarttaste 2 Drücken der Schnellstarttaste 2 − Wechselnde Funktionen (z.B. einmalige Warmwasserbereitung in Ebene 1) Ebene 1 Heizgerät Taste 1 Heiz-/Warmwasserbetrieb Taste 2 Schnellstarttasten 25,2 °C Taste 3 Druck Kesseltemperatur Taste 4 20.01.2013 14:12 7.1 Einmalige Warmwasserladung Die Sonderfunktion 1xWWasser umgeht die programmierten Schaltzeiten und heizt den Warmwasserspeicher einmalig, für eine Stunde, auf die eingestellte Warmwassertemperatur auf.

  • Seite 19: Drücken Der Schnellstarttaste 3

    Drücken der Schnellstarttaste 3 Drücken der Schnellstarttaste 3 − Wechselnde Funktionen (z.B. Aktivierung Schornsteinfeger in Ebene 1 und Zeitverlängerung der Schornsteinfeger-Funktion in Ebene 2) 8.1 Schornsteinfegertaste Nach Aktivierung der Schornsteinfeger-Funktion (Taste 3 in Ebene 1) läuft der Brenner für 15 Minuten, welches im Display angezeigt wird (Ebene 2). Durch erneutes drücken (Taste 3 in der Ebene 2) kann wieder eine Zeitverlängerung auf 15 Minuten eingestellt werden (Ebene 3).

  • Seite 20: Drehtaster Drehen (Statusseiten)

    Drehtaster drehen (Statusseiten) Drehtaster drehen (Statusseiten) Mithilfe des Drehtasters kann man durch Drehen die einzelnen Statusseiten anzei- gen. Dabei werden die installierten Heizgeräte und Erweiterungsmodule mit den jeweiligen Konfigurationen berücksichtigt. 10 - Heizgerät 1-4 Einstellmöglichkeiten Info über Anlagendaten − einmalige Warmwasserbereitung − Betriebsart −...

  • Seite 21: Heizgerät 1-4 Einstellungen

    Ebene 1 Ebene 2 Abgasmessung Heizgerät Abgasmessung aktiv Heiz-/Warmwasserbetrieb Taste 3 15 min verbl. Zeit 40.0 25,2 °C °C Druck 100% Taste 3 Modgrad Kesseltemperatur Kesseltemperatur 14:12 20.01.13 20.01.2013 14:12 − Schornsteinfeger bei BM-2 (nur wenn BM-2 im Heizgerät montiert) 3063305_201312...

  • Seite 22: Warmwasserspeicher 1 - 8 Einstellungen

    Warmwasserspeicher 1 - 8 Einstellungen 11 Warmwasserspeicher 1 - 8 Einstellungen Es werden nur angeschlossene Speicher angezeigt. Ebene 1 Warmwasser Taste 1 25 30 35 40 45 50 55 60 65 Taste 2 50.0 °C Taste 3 50.0 °C Soll Warmwasser Taste 4 14:12...

  • Seite 23: Heizkreis Einstellungen

    Heizkreis Einstellungen 12 Heizkreis Einstellungen Ebene 1 Heizkreis Taste 1 -4 -3 -2 -1 0 +1 +2 +3 +4 Taste 2 16.0 °C 20.0 °C Außen Taste 3 40.0 °C Raum Vorlauf Taste 4 14:12 20.01.13 Ebene 2 12.1 Ändern der Heizkreis Solltemperatur Heizkreis (Beschreibung Temperaturwahl Taste 2...

  • Seite 24: Mischer 1-7 Einstellungen

    Mischer 1-7 Einstellungen 13 Mischer 1-7 Einstellungen Es werden nur angeschlossene Mischermodule angezeigt. Ebene 1 Mischer Taste 1 Taste 2 -4 -3 -2 -1 0 +1 +2 +3 +4 16.0 °C 20.0 Taste 3 °C Außen 25.0 °C Raum Vorlauf Taste 4 14:12 20.01.13...

  • Seite 25: Solaranlage Einstellungen

    Solaranlage Einstellungen 14 Solaranlage Einstellungen Einstellungen Solaranlage wird nur angezeigt, wenn ein Solarmodul erkannt wird. Ebene 1 Solaranlage Taste 1 Kollektor 1-2 Ist Temperatur Kollektor 1 75 °C Speicher 1-8 Ist Temperatur Taste 2 Kollektor 2 75 °C Speicher 1 60°C Taste 3 Speicher 2...

  • Seite 26: Störmeldungen Und Meldungen

    Schadhafte Bauteile und Gerätekomponenten dürfen nur durch Original-Wolf-Ersatzteile ersetzt werden. Störungen und Warnungen werden im Display des Regelungszubehörs Anzeigemodul AM oder Bedienmodul BM-2 im Klartext angezeigt und entsprechen sinngemäß den in den folgenden Tabellen aufgeführten Meldungen. Ein Warn-/Störsymbol im Display (Symbol: Dreieck mit Ausrufezeichen) zeigt eine aktive Warn- oder Störmeldung.

  • Seite 27: Störung Quittieren Für Fachhandwerker

    Störmeldungen und Meldungen 15.4 Störung quittieren für Fachhandwerker Störungen dürfen nur durch qualifiziertes Fachpersonal behoben werden. Wird eine verriegelnde Achtung Störmeldung ohne Behebung der Fehlerursache mehrmals quittiert, kann dies zur Beschädigung von Bauteilen oder der Anlage führen. Bei einer Störung wird hier die aktuelle Störung mit Fehlercode, Datum und Uhrzeit der Störung ange- zeigt.

  • Seite 28: Drehtaster Drücken (Hauptmenü)

    Drehtaster drücken (Hauptmenü) 16 Drehtaster drücken (Hauptmenü) Das Hauptmenü der Anzeige, Grundeinstellungen, Zeitprogramme und Fachmannebene wird durch Drücken des Drehtasters aktiviert Hauptmenü Anzeige Grundeinstellungen Zeitprogramme Fachmannebene 14:12 20.01.13 16.1 Anzeige Soll- Isttemperaturen (Kapitel 17) Es werden alle Soll- und Isttemperaturen angezeigt (diese können jedoch nicht verändert werden)! 16.2 Grundeinstellungen (Kapitel 18) −...

  • Seite 29: Anzeige Soll- Isttemperaturen

    Anzeige Soll- Isttemperaturen 17 Anzeige Soll- Isttemperaturen Es werden alle Werte von den angeschlossenen Heizgeräten und Modulen (Mischermodul MM, Kaskadenmodul KM, Solarmodul SM) angezeigt! Einstieg Hauptmenü Anzeige Heizgerät Anzeige Heizgerät Kesseltemperatur Soll 60°C 42°C Grundeinstellungen Kaskadenmodul Anlagendruck Soll 2,5bar 2,0bar Zeitprogramme Mischer Abgastemperatur...

  • Seite 30: Grundeinstellungen Übersicht

    Grundeinstellungen Übersicht 18 Grundeinstellungen Übersicht Im folgendem sind eine Auflistung aller Grundeinstellungen: − Heizkreis − Mischer 1-7 − Uhrzeit − Datum − Min. Hintergrundbeleuchtung − Bildschirmschoner − Tastensperre 18.1 Uhrzeit / Datum Einstieg Hauptmenü Anzeige Grundeinstellungen Zeitprogramme Fachmannebene 14:12 20.01.13 Grundeinstellungen Grundeinstellungen Uhrzeit...

  • Seite 31: Heizkreis Und Mischer 1

    Grundeinstellungen Übersicht 18.2 Heizkreis und Mischer 1-7 − Sparfaktor bei Sparbetrieb − Raumeinfluss (bei aktivierten Raumeinfluss wird zusätzlich die Tagtempe- ratur angezeigt. − Winter / Sommer Umschaltung − ECO / ABS 18.2.1 Sparfaktor bei Sparbetrieb einstellen Der Sparfaktor beschreibt um wie viel die Heizkurve im Sparbetrieb den Heizkreis Einstieg oder den Mischerkreis absenkt.

  • Seite 32: Raumeinfluss Einstellen

    18.2.2 Raumeinfluss einstellen Einstellbereich Ein / Aus Werkseinstellung: Aus Der Raumeinfluss ist nur aktiv, wenn das Bedien modul BM-2 als Fernbedienung montiert ist und Sie die Funktion Raumeinfluss eingestellt haben. Mit dem Raumeinfluss wird die Raumtemperatur ä nderung durch Fremdwärme oder Fremdkälte (z. B. Sonnen einstrahlung, Kaminofen oder geöffnete Fenster) ausge- glichen.

  • Seite 33: Min. Hintergrundbeleuchtung

    Grundeinstellungen Übersicht 18.3 Min. Hintergrundbeleuchtung Einstellbereich: 5% - 15% Werkseinstellung: 10% Werden am BM-2 keine Einstellungen mehr vorgenommen, wird das Display nach 1 Minute auf die minimale Hintergrundbeleuchtung abgedunkelt. 18.4 Bildschirmschoner Sie können einen Bildschirmschoner aktivieren. Die Displaybeleuchtung geht nach 1Minute in die minimale Hintergrundbeleuchtung, dabei wird nur noch die Uhrzeit angezeigt.

  • Seite 34: Zeitprogramme

    Zeitprogramme 19 Zeitprogramme Im Hauptmenü können für alle angeschlossenen WRS-Komponenten die Schaltzeiten parametriert werden. Es stehen pro Funktion 3 verschiedene frei programmierbare Zeitprogramme zur Verfügung. Zusätzlich wird in diesen Menüpunkt das aktive Zeitprogramm ange- zeigt und ausgewählt. Für jeden Tag können max. 3 Schaltzeiten festgelegt werden. Im folgenden werden die voreingestellten Schaltzeiten aufgelistet.
  • Seite 35 Zeitprogramme 19.1 Vorprogrammierte Schaltzeiten Mischer Warmwasser Zirkulation Zeitpro- Schalt- gramm zeit Zeitprog 3 Mo 5:30 21:00 4:30 20:00 5:00 7:00 6:00 6:30 15:00 21:00 17:00 17:30 5:30 21:00 4:30 20:00 5:00 7:00 6:00 6:30 15:00 21:00 17:00 17:30 5:30 21:00 4:30 20:00 5:00...

  • Seite 36: Schaltzeiten Anzeigen

    Zeitprogramme 19.2 Schaltzeiten anzeigen Um die Schaltzeiten anzuzeigen ist durch Drücken und Drehen des Drehtasters in das Untermenü Zeitprogramm zu springen Hauptmenü Anzeige Grundeinstellungen Zeitprogramme Fachmannebene 14:12 20.01.13 Durch Drehen / Drücken des Drehtasters den gewünschten Zeitprogramm Kreis aufrufen (hier z.B. Heizkreis) Heizkreis Mischerkreis 1 Warmwasser...

  • Seite 37: Schaltzeiten Bearbeiten

    Zeitprogramme 19.3 Schaltzeiten bearbeiten Durch Drehen des Drehtasters den Tag auswählen, Zeitprogamm 1 Heizkreis der bearbeitet werden soll. Di Mi Do Fr Sa 06:00 12:00 Durch Drücken des Drehtasters in den Bearbeitungsmodus 12:30 22:00 schalten (Schlüsselsymbol erscheint) durch Drehen den Tag auswählen mit OK Zeiten bearbeiten 14:12 20.01.13...

  • Seite 38: Schaltzeiten Kopieren

    Zeitprogramme 19.6 Schaltzeiten kopieren Um die Schaltzeiten eines Tages zu kopieren, wählen Sie durch Zeitprogamm 1 Heizkreis Drehen des Drehtasters den gewünschten Tag aus den Sie Di Mi Do Fr Sa kopieren wollen. 06:00 12:00 Taste 3 Drücken Sie anschließend die Schnellstarttaste mit dem Kopiersymbol (Zwei Blätter) und Sie gelangen in die 12:30 22:00...

  • Seite 39: Passwort Für Fachmannebene

    In der Fachmannebene können Sie anlagen s pezifische Parameter einstellen oder abfragen. f Test − Anlage (Kapitel 21) − Heizgerät 1 - 4 (Kapitel 22) nur wenn Bedienmodul BM-2 im Heizgerät − Heizkreis (Kapitel 23) − Kaskadenmodul (Kapitel 24) − Mischerkreis1 - 7 (Kapitel 25) − Solar (Kapitel 26) −...

  • Seite 40: Menüstruktur Fachmannebene

    Passwort für Fachmannebene 20.2 Menüstruktur Fachmannebene Es werden nur angeschlossene Module angezeigt! Anlage Solar SOL Fachmann Parameter Parameter Fachmanncode Gesamtliste Gesamtliste 1111 Relaistest Anlage siehe Kapitel 21 Heizgerät 1 - 4 siehe Kapitel 22 Heizgerät 1 - 4 Heizkreisl siehe Kapitel 23 Störungshistorie Parameter Kaskadenmodul...

  • Seite 41: Fachmannebene - Anlage

    Fachmannebene - Anlage 21 Fachmannebene - Anlage 21.1 Anlagenparameter einstellen Bei den direkt zugeordneten Bedienmodulen werden die Anlagenparameter nicht angezeigt. Beispiel Warmwasser-Parallelbetrieb einstellen (A10) Nach dem Fachmanncode kommt man in die Fachmannebene, und kann dort durch erneutes drücken die Anlage aufrufen. Hier werden alle aktiven Parameter aufgelistet und können geändert werden.

  • Seite 42: Parameter Gesamtliste Anlagenparameter

    Einstellbereich: MM1 ... MM7, System, nicht zugeordnet Sollen im WRS mehrere direkte Kreise z.B. MM1 ... MM7 betrieben werden, kön- nen diese MM Module direkt mit einen BM-2 mit der Einstellung MM1 ... MM7 be- trieben werden. Es kann nur auf die Anlagenparameter des zugeordneten Mischer- moduls zugegriffen werden.

  • Seite 43: Beschreibung Anlagenparameter

    Bedienmodul BM-2 über mehrere Stunden anhand der aktuellen Au- ßentemperatur eine gemittelte Außentemperatur. Mit dem Parameter „Außenfühler gemittelt“ stellen Sie den Berechnungszeitraum ein. Bei Einstellung von 0 Std. berechnet das Bedien modul BM-2 keinen Mittelwert mehr, sondern der Mittelwert ist immer gleich der aktuellen Außentemperatur. 21.3.3...

  • Seite 44: Frostschutzgrenze Einstellen (A09)

    Fachmannebene - Anlage 21.3.4 Frostschutzgrenze einstellen (A09) Werkseinstellung: 2 °C Einstellbereich: -20 bis +10 °C Vorsicht! Sachschäden durch Frost! Durch Frost kann die Heizungsanlage einfrieren und zu Sachschäden an der Anlage und den Räumen führen. f Beachten Sie die Frostschutzeinstellung des Heizgerätes. f Sorgen Sie für einen ausreichenden Frostschutz der Anlage.

  • Seite 45: Raumtemp. Winter-/Sommer-Umschaltung Einstellen (A11)

    Absenkstopp einstellen (A12) Werkseinstellung: -16 °C Einstellbereich: OFF, -39 bis 0 °C Wenn die gemittelte Außentemperatur den eingestellten Wert unterschreitet, dann schaltet das Bedienmodul BM-2 die Heizung vom Absenkbetrieb in den Heizbetrieb. 21.3.8 Warmwasserminimaltemperatur einstellen (A13) Werkseinstellung: 45 °C Einstellbereich: 15 bis 60 °C Der Parameter Warmwasserminimaltemperatur A13 ist nur bei Anschluss eines Solarerweiterungsmodules aktiv.

  • Seite 46: Kp Für Pi-Regler Raumtemperatur Einstellen (A17)

    Fachmannebene - Anlage 21.3.9 P-Anteil für PI-Regler Raumtemperatur (A17) Werkseinstellung: 30 000 Einstellbereich: 1 000 bis 60 000 Mit A17 wird der P-Anteil des PI-Reglers eingestellt. P-Anteil = Verstärkungsfaktor P-Anteil erhöhen → PI-Regler regiert schneller P-Anteil reduzieren → PI-Regler regiert träger 21.3.10 I-Anteil für PI-Regler Raumtemperatur (A18) Werkseinstellung: 50...

  • Seite 47: Fachmannebene Heizgerät

    Fachmannebene Heizgerät 1 - 4 22 Fachmannebene Heizgerät 1 - 4 22.1 Heizgerät einstellen Nach dem Fachmanncode kommt man in die Fachmannebene, und kann dort durch drehen und drücken die Heizgeräte 1-4 aufrufen. Bei den Heizgeräten können Sie seperat alle nachstehende Einstellungen vornehmen.
  • Seite 48 Fachmannebene Heizgerät 1 - 4 Parameter Gesamtliste Heizgeräte HG31 Sperrzeit 2. Brennerstufe HG32 Rücklauftemperaturanhebung HG33 Hysteresezeit HG34 eBus-Einspeisung HG35 0 - 5V Eingang für Fernleitsystem Laufzeit Modulation HG36 (nur in Verbindugn mit KM-Modul erforderlich) HG37 Typ Pumpenregelung Festwert / Linear / dT HG38 Soll-Spreizung dT Pumpenregelung HG39...

  • Seite 49: Relaistest Bei Cgb

    Fachmannebene Heizgerät 1 - 4 22.1.2 Relaistest bei CGB-2 Nach dem Fachmanncode kommt man in die Fachmannebene, und kann dort durch erneutes drehen und drücken die Heizgeräte 1-4 aufrufen. Durch drehen und drücken kann der Relaistest aufgerufen und geändert werden. Gleiche vorgehensweise bei jeden Relaistest.

  • Seite 50: Parameter Reset Heizgerät

    22.1.3 Parameter Reset Heizgerät Sie können die individuellen HG-Parameter-Einstellungen des Bedienmoduls BM-2 auf die Werkseinstellung zurücksetzen. Der Parameter Reset am Bedienmodul BM-2 ist nur aktiv wenn es im Heizgerät montiert ist. Wird das Bedienmodul als Fernbedienung verwendet, wird der Parameter am Anzeigemodul AM angezeigt.

  • Seite 51: Fachmannebene Heizkreis

    Fachmannebene Heizkreis 23 Fachmannebene Heizkreis Unter Heizkreis können Sie nachstehende Einstellungen vornehmen. − Heizkurve − Estrichtrocknung (siehe Estrichtrocknung Mischerkreis) 23.1 Heizkurve einstellen Gleiche Vorgehensweise bei Heizkurve Mischer. Das Unter menü Heizkurve wird nur bei Anlagen mit angeschlossenem Außenfühler angezeigt. Vorsicht! Beschädigungsgefahr durch hohe Vorlauf temperaturen! Vorlauftemperaturen über 40 °C bei einer Fußbodenheizung können zu Sachschä- den führen.

  • Seite 52: Beschreibung Heizkurve

    Fachmannebene Heizkreis 23.2 Beschreibung Heizkurve Es erscheint die aktuelle Heizkurve im Display. Durch Drücken und Drehen kann die - Vorlauftemperatur bei Normaußentemperatur - Höchstmögliche Vorlauftemperatur bei Normaußentemperatur - Sockeltemperatur - niedrigste Vorlauftemperatur im angehobenen Betrieb - Startpunkt Heizkurve - Beginn der Vorlauftemperaturerhöhung abhängig von der Außen- temperatur - Normaußentempertur - Als Normaußentemperatur bezeichnet man den niedrigsten Zwei-...

  • Seite 53: Fachmannebene Kaskadenmodul

    Fachmannebene Kaskadenmodul 24 Fachmannebene Kaskadenmodul Bei Verwendung eines Kaskadenmoduls KM können folgende Einstellungen vorge- nommen werden. Das Menü Kaskadenmodul wird nur angezeigt, wenn ein Kaska- denmodul angeschlossen ist. (Vorgehensweise wie bei Heizgeräte 1 - 4) − Parameter Gesamtliste − Relaistest (siehe Relaistest bei CGB-2) Einstellwerte siehe Montageanleitung Kaskadenrmodul KM 24.1 Parameter Gesamtliste KM Kaskadenmodul Parameter Gesamtliste KM Kaskadenmodul...

  • Seite 54: Fachmannebene Mischerkreis 1

    Fachmannebene Mischerkreis 1 - 7 25 Fachmannebene Mischerkreis 1 - 7 Unter Mischerkreis können Sie nachstehende Einstellungen vornehmen (Vorgehensweise wie bei Heizgeräte 1 - 4). − Heizkurven (siehe Heizkurve Heizkreis) − Parameter Gesamtliste − Relaistest − Estrichtrocknung Einstellwerte siehe Montageanleitung Mischermodul MM Vorsicht! Beschädigung des Mischermodules MM möglich! Fehlerhafte Einstellungen der Parameter für das Mischermodul können zu Schä-...

  • Seite 55: Einstellung Estrichtrocknung (Mischer)

    Der zeitliche Verlauf und die maximale Vorlauftemperatur muss mit dem Estrichleger abgesprochen werden, sonst kann es zu Schäden am Estrich insbesondere zu Rissen kommen. Nach Stromausfall läuft das Estrichaustrocknungsprogramm ohne Unterbrechung weiter. Am Display (BM-2) wird die verbleibende Zeit in Tagen angezeigt. Aus: Estrichtrocknungsfunktion ausgeschaltet Wird bei Neubauten die Fußbodenheizung erstmals in Betrieb genommen, so besteht die Möglichkeit die Vorlauf-...

  • Seite 56: Fachmannebene Solar

    26 Fachmannebene Solar Das Menü Solar wird nur angezeigt, wenn ein Solarmodul angeschlossen ist. Über das Bedienmodul BM-2 können Sie die Parameter des Solarmodules (z. B. Einschaltdifferenz, Ausschalt differenz) einstellen. f Beachten Sie die Hinweise und Einstellmöglichkeiten der Parameter in der Montage anleitung des Solar modules.

  • Seite 57: Fachmannebene Störungshistorie

    Fachmannebene Störungshistorie 27 Fachmannebene Störungshistorie Alle Störungen und Meldungen sind über Fehlercodes in der Störungshistorie ablesbar und können im Bedarfsfall dem Techniker bereits am Telefon mitgeteilt werden. Dabei werden Störungen mit Beginn und Ende über Datum und Uhrzeit protokolliert. In vielen Fällen kann die Störung so am Telefon behoben werden, ohne dass ein Techniker vor Ort erforderlich ist.

  • Seite 58: Heizkurve / Sparfaktor

    Heizkurve / Sparfaktor 28 Heizkurve / Sparfaktor Die Vorlauftemperatur im Sparfaktor wird anhand der vorher eingestellten Heizkurve, der Temperaturwahl -4 bis +4 und dem Sparfaktor 0 bis 10 bestimmt. 28.1 Heizkurven Übersicht Absenkstopp -16°C Sparfaktor 2 Vorlauftemperatur (Auslegungspunkt Heizkörper) ECO / ABS 10°C Startpunkt Heizkurve 18°C Sockeltemperatur 20°C Winter/Sommer...

  • Seite 59: Sparfaktor 0 Bis 10 Für Heizkreis

    Heizkurve / Sparfaktor 28.3 Sparfaktor 0 bis 10 für Heizkreis Mit den Sparfaktor 0 bis 10 verändert man die Vorlauftemperatur im Sparbetrieb folgendermaßen: Außentemperatur °C Außentemperatur °C Sparfaktor 2 Sparfaktor 5 Sparbetrieb (Werkseinstellung) 28.4 Berechnungsbeispiel Sparbetrieb Vorlauftemperatur (Sparbetrieb) = Vorlauftemperatur Heizbetrieb + (Vorlauftemperatur bei Normaußentemperatur - Sockeltemperatur / 10) x (- Sparfaktor) Beispiel: Sockeltemperatur 20°C...

  • Seite 60: Temperaturwahl -4

    Heizkurve / Sparfaktor 28.5 Temperaturwahl -4...+4 Mischerkreis Mit der „Temperaturwahl -4..+4“ entspricht Temperaturkorrektur verändert man die Vorlauftemperatur/Heizkurve Mischerkreis folgendermaßen: (Es ist darauf zu achten, dass die Vorlauftemperatur vom Heizkreis eine größere Spreizung erhält wie die Vorlauf- temperatur Mischerkreis mit der gleichen Temperaturkorrektur! Dadurch lässt sich die Raumtemperatur exakter regeln).

  • Seite 61: Überblick Tastenfelder

    überschritten ist automatisch beendet. Sie können den Schornsteinfegerbetrieb mit dem Bedienmodul BM-2 nur aktivieren, wenn das Bedienmodul BM-2 in dem Heizgerät montiert ist. Die Sonderfunktion 1xWWasser umgeht die programmierten Schaltzeiten und heizt den Warmwasserspeicher einmalig, für eine Stunde, auf die eingestellte Warmwassertemperatur auf.

  • Seite 62: Symbole Der Möglichen Änderungen Mit Drehtaster

    Überblick Tastenfelder 29.2 Symbole der möglichen Änderungen mit Drehtaster Symbol Funktion Temperatur (siehe Kapitel 11-13 ändern der Solltemperatur) Die Zeitautomatik schaltet die Heizung, die Warmwasserbereitung und die Zirkulationspumpe zu den programmierten Schaltzeiten ein und aus. Innerhalb der Schaltzeiten heizt die Heizung im Heizbetrieb bis auf die eingestellte Raumtemperatur (Tagtemperatur).
  • Seite 63 Mechanik zu verhindern. Mo So Wochentage Warmwasserbetrieb Im Warmwasserbetrieb schaltet das Bedienmodul BM-2 die Warmwasserbereitung nach programmierten Schaltzeiten ein oder aus. Innerhalb der Schaltzeiten wird die Zirkulationspumpe (falls vorhanden) eingeschaltet. Die Frostschutzfunktion ist aktiv. Die Pumpen der Heizungsanlage werden in regelmäßigen Abständen in Betrieb genommen, um ein Festsitzen der Mechanik zu verhindern.

  • Seite 64: Symbole In Der Statusanzeige

    Überblick Tastenfelder 29.3 Symbole in der Statusanzeige Symbol Funktion Heizgeräte Warmwasser Heizkreis Mischerkreis 1 Solar Störung Lüftung Hauptmenü Anzeige Grundeinstellungen Änderungsmodus oder Fachmannebene Zeitprogramme 3063305_201312...

  • Seite 65: Symbole Im Untermenü

    Überblick Tastenfelder 29.4 Symbole im Untermenü Symbol Funktion In diesen Untermenü kann man die Schaltzeiten ändern In diesen Untermenü kann man die Schaltzeiten hinzufügen In diesen Untermenü kann man die Schaltzeiten löschen In den Zeitprogrammen - In diesen Untermenü kann man Einstellungen des gewählten Tages kopieren Symbol Brennerstufe Symbol Funktion...

  • Seite 66: Störungen

    Störungen 30 Störungen Fehler- Störung Ursache Abhilfe code STB Übertemperatur Der Sicherheitstemperaturbegrenzer Heizkreispumpe prüfen, (Thermostat) hat ausgelöst. Anlage entlüften, Die Kesseltemperatur hat 107°C überschritten Entstörtaste drücken, Wärmetauscher reinigen TB Übertemperatur Einer der Temperaturfühler Heizkreispumpe prüfen, Fühler prüfen, eSTB1 oder eSTB2 hat die Grenze des Temperaturbegrenzers (105°C) Anlage entlüften, überschritten...
  • Seite 67 Störungen Fehler- Störung Ursache Abhilfe code Rücklauffühler defekt Rücklauffühler oder Fühlerleitung hat Fühler prüfen, Kabel prüfen. Kurzschluss oder Unterbruch Externer Sicherheitskreis Der Kontakt für den externen Sicherheitskreis Entstörtaste drücken, Fehler behe- hat ausgelöst (Maximaldruckbegrenzer, Wassermangelsicherung, etc.) Relaistest GKV Der interne Relaistest ist fehlgeschlagen Entstörtaste drücken, Gasfeuerungsautomat wechseln Fehler Gasventil...

  • Seite 68: Warnungsmeldungen

    Störungen Fehler- Störung Ursache Abhilfe code Kommunikation FA Not-Aus über ChipCom, Kommunikation Netz aus- und einschalten, zwischen Regelungsplatine und wenn kein Erfolg, Feuerungsautomat gestört Fachhandwerker anfordern Prog. mode Feuerungsautomat wird von PC gesteuert keine Massnahme Reset Resettaster zu oft betätigt Netz aus- und einschalten, wenn kein Erfolg, Fachhandwerker anfordern...

  • Seite 69: Außerbetriebnahme Und Entsorgung

    Entsorgen Sie das Bedienmodul BM-2 fachgerecht. 31.2 Entsorgung und Recycling Gerät Das Bedienmodul BM-2 gehört nach der Nutzungs dauer nicht in den Hausmüll. f Sorgen Sie dafür, dass das Bedienmodul BM-2 sowie die die ggf. verwendeten Zubehöre einer ordnungsgemäßen Entsorgung zugeführt werden. Verpackung f Sorgen Sie dafür, dass die Verpackung des Bedienmodules BM-2 sowie der ggf.

  • Seite 70: Hinweise Zur Dokumentation

    Geben Sie diese Montageanleitung sowie alle weiteren mitgeltenden Anleitungen an den Anlagen betreiber bzw. den Anlagenbenutzer weiter. 32.3 Gültigkeit der Anleitung Diese Montageanleitung gilt für das Bedienmodul BM-2. 32.4 Übergabe an den Benutzer Der Benutzer der Heizungsanlage muss über die Handhabung und Funktion seiner Heizungsanlage unterrichtet werden.

  • Seite 71: Technische Daten

    Technische Daten 33 Technische Daten Bezeichnung Display LCD Display 3,5“ Anschlussspannung eBUS 15-24 V Leistungsaufnahme max. 0,5 W Schutzart im Gerät CGB-2 IP 44 Schutzart Heizgerät gem. Schutzart Regelung Gangreserve > 48 Std. Umgebungstemperatur 0 - 50 °C Datenerhalt EEPROM permanent Tab.

  • Seite 72: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Absenkbetrieb..........................45 Absenkstopp ..........................45 Allgemeine Sicherheitshinweise ....................9 Anlagenparameter ........................42 Antilegionellenfunktion......................43, 46 Anzeige Soll- Isttemperaturen ....................29 Aufbewahrung der Unterlagen....................70 Außenfühler anschließen......................14 Außenfühler gemittelt ........................ 43 Außerbetriebnahme ........................69 BM2 als Fernbedienung ......................8 BM2 und BM ..........................
  • Seite 73 Stichwortverzeichnis Heizkurve........................... 52 Hinweise zur Dokumentation ..................... 70 Kaskadenmodul ......................... 53 Lieferumfang..........................7 Montage............................. 11 Normaußentemperatur ......................52 Parameter Gesamtliste HG Heizgeräte ..................47 Parameter Gesamtliste KM Kaskadenmodul................53 Parameter Gesamtliste MI Mischermodul ................. 54 Parameter Gesamtliste SOL / P Solarmodul ................56 Parameter Reset ........................
  • Seite 74 Stichwortverzeichnis Schaltzeiten Vorprogrammierte Schaltzeiten Schaltzeiten bearbeiten ......................37 Schaltzeiten kopieren ........................ 38 Schaltzeiten löschen........................37 Schnellstarttasten ........................16 Schornsteinfegertaste........................ 19 Sockeltemperatur ........................52 Softwareversion ......................... 16 Sparfaktor ..........................31, 58 Standby-Betrieb ......................... 32 Startpunkt Heizkurve ......................... 52 Störungen Ursache/Abhilfe......................66 Störung quittieren für Benutzer....................
  • Seite 75 Stichwortverzeichnis Wandsockel ..........................13 Warmwasserminimaltemperatur ....................45 Warmwasser-Parallelbetrieb ..................... 44 Warmwasser-Vorrangschaltung ....................41 Warnhinweisen .......................... 10 Warnungsmeldungen ........................ 68 Wartung ............................. 69 Winter-/Sommerumschaltung ....................32 Zeitautomatik-Betrieb ........................ 32 3063305_201312...
  • Seite 76 Wolf GmbH Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH Eduard-Haas-Str. 44 · 4030 Linz · Tel. 0043-732/385041-0 Internet: www.wolf-heiztechnik.at Montageanleitung Bedienmodul BM-2 – 3063305_201312 Änderungen vorbehalten...
