Betriebsanleitung für den Benutzer

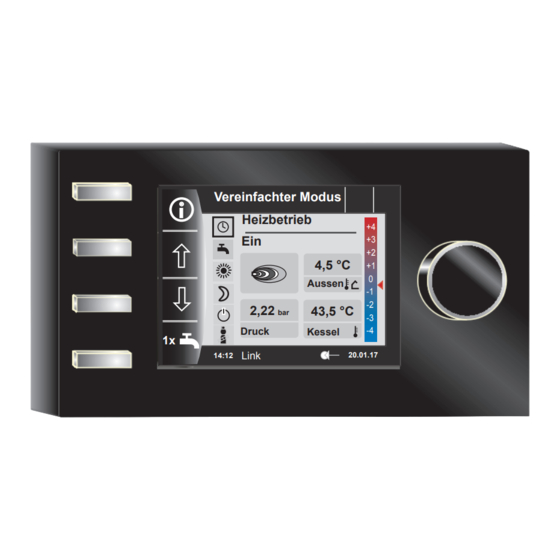

Bedienmodul BM-2
Wolf GmbH • Postfach 1380 • 84048 Mainburg • Tel. 08751/74-0 • Fax 08751/741600 • Internet: www.wolf-heiztechnik.de
WOLF Klima- und Heiztechnik GmbH • Eduard-Haas-Str. 44 • 4030 Linz • Tel. 0043-732/385041-0 • Internet: www.wolf-heiztechnik.at
Wolf Schweiz AG · Dorfstrasse 147 · 8802 Kilchberg · Tel. 0041/5004800 · Fax 0041/435004819 · Internet: www.wolf-heiztechnik.ch
Art.-Nr.: 3063306_201312
Heizgerät
Heiz-/Warmwasserbetrieb
25,2
°C
1x
Heizgerät
14:12
1,5
bar
Druck
20.01.2013
Änderungen vorbehalten
DE
AT
CH
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Wolf BM-2
Inhaltszusammenfassung für Wolf BM-2
- Seite 1 Wolf GmbH • Postfach 1380 • 84048 Mainburg • Tel. 08751/74-0 • Fax 08751/741600 • Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH • Eduard-Haas-Str. 44 • 4030 Linz • Tel. 0043-732/385041-0 • Internet: www.wolf-heiztechnik.at Wolf Schweiz AG · Dorfstrasse 147 · 8802 Kilchberg · Tel. 0041/5004800 · Fax 0041/435004819 · Internet: www.wolf-heiztechnik.ch Art.-Nr.: 3063306_201312...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Gerätebeschreibung Gerätebeschreibung Sicherheit und Vorschriften Sicherheit und Vorschriften Allgemeine Sicherheitshinweise Normen / Richtlinien Installation / Inbetriebnahme CE Kennzeichnung Verwendete Symbole und Warnhinweise 2.5.1 Aufbau von Warnhinweisen Gesamtübersicht BM2 Gesamtübersicht Bedienmodul BM2 Beschreibung Schnellstarttasten/Drehtaster Wie sie das Bedienmodul BM2 bedienen Drücken der Schnellstarttasten 2 Einmalige Warmwasserladung Drücken der Schnellstarttaste 3... -
Seite 3: Drücken Der Schnellstarttaste
Inhaltsverzeichnis Solaranlage Einstellungen Störmeldungen und Meldungen 13.1 Vorgehen bei Störungen: 13.2 Vorgehen bei Warnungen: 13.3 Störung quittieren für Benutzer Drehtaster drücken (Hauptmenü) 14.1 Anzeige Soll- Isttemperaturen (Kapitel 15) 14.2 Grundeinstellungen (Kapitel 16) 14.3 Zeitprogramme (Kapitel 17) 14.4 Fachmannebene für den Heizungsfachmann Anzeige Soll- Isttemperaturen Grundeinstellungen Übersicht 16.1... - Seite 4 Inhaltsverzeichnis Fachwortverzeichnis 19.1 Absenkbetrieb 19.2 Antilegionellenfunktion 19.3 eBUS 19.4 ECO-ABS 19.5 Fachmannebene 19.6 Frostschutz 19.7 Heizbetrieb 19.8 Heizkreis 19.9 Heizkurve 19.10 Kaskade 19.11 Mischerkreis 19.12 Schornsteinfegerbetrieb 19.13 Spartemperatur 19.14 Speicherladung 19.15 Vorlauftemperatur 19.16 Warmwasserbereitung Hinweise zur Dokumentation 20.1 Mitgeltende Unterlagen 20.2 Aufbewahrung der Unterlagen 20.3...
-
Seite 5: Gerätebeschreibung
Gerätebeschreibung Gerätebeschreibung f Bestimmungsgemäße Verwendung Das Wolf Bedienmodul BM2 wird ausschließlich in Verbindung mit Wolf Heizgeräten und Wolf Zubehören eingesetzt. Das Wolf Bedienmodul BM2 dient zur Regelung der gesamten Heizungsanlage und zur Einstellung spezifischer Heizungsparameter. Zur bestimmungsgemäßen Verwendung gehört auch das Beachten der Bedienungsanleitung sowie aller weiteren mitgeltenden Unterlagen. Zu Beachten: • Bedienmodul BM2 kann auch als Fernbedienung montiert werden, dafür muss im Heizgerät ein Anzeigemodul AM eingebaut sein. -
Seite 6: Sicherheit Und Vorschriften
Beachten Sie, dass auch bei ausgeschaltetem Netzschalter des Heizgerätes Netz- spannung an der Elektrik anliegt. f Ersetzen Sie schadhafte oder defekte Bauteile nur durch Original Wolf-Ersatzteile. f Entfernen, überbrücken oder setzen Sie keine Sicherheits- und Überwachungsein- richtungen außer Kraft. -
Seite 7: Verwendete Symbole Und Warnhinweise
Sicherheit und Vorschriften 2.5 Verwendete Symbole und Warnhinweise Symbol für eine zusätzliche Information Symbol für eine notwendige Handlung Warnhinweise im Text warnen Sie vor Beginn einer Handlungsanweisung vor möglichen Gefahren. Die Warnhin- weise geben Ihnen durch ein Piktogramm und ein Signalwort einen Hinweis auf die mögliche Schwere der Gefähr- dung. -
Seite 8: Gesamtübersicht Bm2
Gesamtübersicht Bedienmodul BM2 Gesamtübersicht Bedienmodul BM2 Schnellstarttasten Seitenüberschrift Statusanzeige Taste 1 Heizgerät Heiz-/Warmwasserbetrieb Drehknopf mit Taste 2 Tastfunktion 25,2 °C Taste 3 Druck Heizgerät Taste 4 14:12 20.01.2013 Anzeige Anlagendaten Datum Uhrzeit (Inhalt variiert) Funktionsanzeige Schnellstarttasten Nach Einschalten des Heizgerätes wird die Software geladen, es erscheint ein Ladebalken und das Wolflogo wird aufgebaut. Anschließend ist man in der Startseite FW x.xx Softwareversion 3063306_201312... -
Seite 9: Beschreibung Schnellstarttasten/Drehtaster
Beschreibung Schnellstarttasten/Drehtaster Beschreibung Schnellstarttasten/Drehtaster Die Bedienung des BM2 wird anhand der 4 Schnellstarttasten und des Drehtasters durchgeführt. Dabei werden über die Schnellstarttasten folgende Einstellungen vorgenommen: − Taste 2 - Wechselnde Funktionen (z.B. einmalige Warmwasserbereitung) − Taste 3 - Wechselnde Funktionen (z.B. Aktivierung Schornsteinfeger) −... -
Seite 10: Drücken Der Schnellstarttasten
Drücken der Schnellstarttaste 2 Drücken der Schnellstarttaste 2 − Wechselnde Funktionen (z.B. einmalige Warmwasserbereitung in Ebene 1) Ebene 1 Heizgerät Taste 1 Heiz-/Warmwasserbetrieb Taste 2 Schnellstarttasten 25,2 °C Taste 3 Druck Kesseltemperatur Taste 4 20.01.2013 14:12 5.1 Einmalige Warmwasserladung Die Sonderfunktion 1xWWasser umgeht die programmierten Schaltzeiten und heizt den Warmwasserspeicher einmalig, für eine Stunde, auf die eingestellte Warmwassertemperatur auf. -
Seite 11: Drücken Der Schnellstarttaste 3
Drücken der Schnellstarttaste 3 Drücken der Schnellstarttaste 3 − Wechselnde Funktionen (z.B. Aktivierung Schornsteinfeger in Ebene 1 und Zeitverlängerung der Schornsteinfeger-Funktion in Ebene 2) 6.1 Schornsteinfegertaste Nach Aktivierung der Schornsteinfeger-Funktion (Taste 3 in Ebene 1) läuft der Brenner für 15 Minuten, welches im Display angezeigt wird (Ebene 2). Durch erneutes drücken (Taste 3 in der Ebene 2) kann wieder eine Zeitverlängerung auf 15 Minuten eingestellt werden (Ebene 3). -
Seite 12: Drehtaster Drehen (Statusseiten)
Drehtaster drehen (Statusseiten) Drehtaster drehen (Statusseiten) Mithilfe des Drehtasters kann man durch Drehen die einzelnen Statusseiten anzei- gen. Dabei werden die installierten Heizgeräte und Erweiterungsmodule mit den jeweiligen Konfigurationen berücksichtigt. 8 - Heizgerät 1-4 Einstellmöglichkeiten Info über Anlagendaten − einmalige Warmwasserbereitung − Betriebsart −... -
Seite 13: Heizgerät 1-4 Einstellungen
Heizgerät 1-4 Einstellungen Heizgerät 1-4 Einstellungen − einmalige Warmwasserbereitung (wird bei allen Heizgeräten angezeigt) − es werden alle angeschlossene Warmwasserspeicher geladen. Ebene 2 Ebene 1 Heizgerät Heizgerät Heizbetrieb Heiz-/Warmwasserbetrieb Taste 2 Taste 2 25,2 °C Druck Druck Einmalige Warm- wasserladung aktiviert Kesseltemperatur 20.01.2013... -
Seite 14: Warmwasserspeicher 1 - 8 Einstellungen
Warmwasserspeicher 1 - 8 Einstellungen Warmwasserspeicher 1 - 8 Einstellungen Es werden nur angeschlossene Speicher angezeigt. Warmwasser Taste 1 25 30 35 40 45 50 55 60 65 Taste 2 50.0 °C Taste 3 50.0 °C Soll Warmwasser Taste 4 14:12 20.01.13 9.1 Ändern der Warmwasser Solltemperatur... -
Seite 15: Heizkreis Einstellungen
Heizkreis Einstellungen 10 Heizkreis Einstellungen Heizkreis Taste 1 -4 -3 -2 -1 0 +1 +2 +3 +4 Taste 2 16.0 °C 20.0 °C Außen Taste 3 40.0 °C Raum Vorlauf Taste 4 14:12 20.01.13 10.1 Ändern der Heizkreis Solltemperatur Heizkreis (Beschreibung Temperaturwahl Taste 2 -4 -3 -2 -1 0 +1 +2 +3 +4... -
Seite 16: Mischer 1-7 Einstellungen
Mischerkreis 1-7 Einstellungen 11 Mischerkreis 1-7 Einstellungen Es werden nur angeschlossene Mischermodule angezeigt. Mischer Taste 1 Taste 2 -4 -3 -2 -1 0 +1 +2 +3 +4 16.0 °C 20.0 Taste 3 °C Außen 25.0 °C Raum Vorlauf Taste 4 14:12 20.01.13 11.1 Ändern der Mischerkreis Solltemperatur... -
Seite 17: Solaranlage Einstellungen
Solaranlage Einstellungen 12 Solaranlage Einstellungen Einstellungen Solaranlage wird nur angezeigt, wenn ein Solarmodul erkannt wird. Solaranlage Taste 1 Kollektor Ist Temperatur Kollektor 1 75 °C Speicher 1-8 Ist Temperatur Taste 2 Kollektor 2 75 °C Speicher 1 60°C Taste 3 Speicher 2 60°C Taste 4... -
Seite 18: Störmeldungen Und Meldungen
Das Heizgerät darf nur in technisch einwandfreiem Zustand betrieben werden. Störungen und Schäden, die die Sicherheit beeinträchtigen oder beeinträchtigen können, müssen umgehend und fachmännisch behoben werden. Schadhafte Bauteile und Gerätekomponenten dürfen nur durch Original-Wolf-Ersatzteile ersetzt werden. Störungen und Warnungen werden im Display des Regelungszubehörs Anzeigemodul AM oder Bedienmodul BM2 im Klartext angezeigt und entsprechen sinngemäß... -
Seite 19: Drehtaster Drücken (Hauptmenü)
Drehtaster drücken (Hauptmenü) 14 Drehtaster drücken (Hauptmenü) Das Hauptmenü der Anzeige, Grundeinstellungen, Zeitprogramme und Fachmannebene wird durch Drücken des Drehtasters aktiviert Hauptmenü Anzeige Grundeinstellungen Zeitprogramme Fachmannebene 14:12 20.01.13 14.1 Anzeige Soll- Isttemperaturen (Kapitel 15) Es werden alle Soll- und Isttemperaturen angezeigt (diese können jedoch nicht verändert werden)! 14.2 Grundeinstellungen (Kapitel 16) −... -
Seite 20: Anzeige Soll- Isttemperaturen
Anzeige Soll- Isttemperaturen 15 Anzeige Soll- Isttemperaturen Es werden alle Werte von den angeschlossenen Heizgeräten und Modulen (Mischermodul MM, Kaskadenmodul KM, Solarmodul SM) angezeigt! Einstieg Hauptmenü Anzeige Heizgerät Anzeige Heizgerät Kesseltemperatur Soll 60°C 42°C Grundeinstellungen Kaskadenmodul Anlagendruck Soll 2,5bar 2,0bar Zeitprogramme Mischer Abgastemperatur... -
Seite 21: Grundeinstellungen Übersicht
Grundeinstellungen Übersicht 16 Grundeinstellungen Übersicht Im folgendem sind eine Auflistung aller Grundeinstellungen: − Heizkreis − Mischer 1-7 − Uhrzeit − Datum − Min. Hintergrundbeleuchtung − Bildschirmschoner − Tastensperre 16.1 Uhrzeit / Datum Einstieg Hauptmenü Anzeige Grundeinstellungen Zeitprogramme Fachmannebene 14:12 20.01.13 Grundeinstellungen Grundeinstellungen Uhrzeit... -
Seite 22: Zeitprogramme
Zeitprogramme 17 Zeitprogramme Im Hauptmenü können für alle angeschlossenen WRS-Komponenten die Schaltzeiten parametriert werden. Es stehen pro Funktion 3 verschiedene frei programmierbare Zeitprogramme zur Verfügung. Zusätzlich wird in diesen Menüpunkt das aktive Zeitprogramm ange- zeigt und ausgewählt. Für jeden Tag können max. 3 Schaltzeiten festgelegt werden. Vorprogrammierte Zeiten siehe „Montageanleitung Fachmann-Kapitel Zeitprogramm“... -
Seite 23: Energiespartipps
Energiespartipps 18 Energiespartipps 18.1 Raumtemperatur (Tagtemperatur) Stellen Sie die Raumtemperatur so hoch ein, dass Sie die Raumtemperatur als gerade angenehm empfinden. Ein Grad höhere Raumtemperatur bedeutet einen zusätzlichen Energiever- brauch von etwa 6 %. Heizen Sie selten genutzte Räume oder Schlafzimmer nicht dauerhaft wie häufig genutzte Räume. -
Seite 24: Lüften
Energiespartipps 18.7 Lüften Lüften Sie die Räume, indem Sie die Thermostatventile herunterdrehen und alle Fenster des Raumes, besser in der gesamten Wohnung, weit öffnen, so genanntes Stoßlüften. Durch das kurze und wirkungsvolle Lüften wird nur die Luft im Raum ausgetauscht und die Möbel und Wände geben die gespei- cherte Wärme schnell an die kühle Luft wieder ab. -
Seite 25: Fachwortverzeichnis
Fachwortverzeichnis 19 Fachwortverzeichnis 19.1 Absenkbetrieb Im Absenkbetrieb wird die Raumsolltemperatur während der Zeiten geringer Nutzung, wie z. B. in der Nacht, auf die Spartemperatur reduziert. 19.2 Antilegionellenfunktion Legionellen sind eine Bakterienart, die schwere Erkrankungen verursachen kann. Legionellen können sich bilden und vermehren, wenn Leitungswasser langen Verweilzeiten bei Temperaturen zwischen 25 °C bis 50 °C ausgesetzt ist. -
Seite 26: Heizkurve
Fachwortverzeichnis 19.9 Heizkurve Die Heizkurve beschreibt den Zusammenhang zwischen Außentemperatur und der Vorlauftemperatur, die nötig ist, um eine gewünschte Raumtempera- tur zu erreichen. 19.10 Kaskade Eine Kaskade ist eine Parallelschaltung mehrerer Heizgeräte, um eine höhere Gesamtleistung zu erzielen. 19.11 Mischerkreis Der Mischerkreis ist ein Heizkreis, in den zur Temperaturregelung des Hei- zungswassers ein Mischer eingebaut ist. -
Seite 27: Hinweise Zur Dokumentation
Hinweise zur Dokumentation 20 Hinweise zur Dokumentation 20.1 Mitgeltende Unterlagen Montageanleitung Bedienmodul BM Montageanleitung des Heizgerätes Gegebenfalls gelten auch die Anleitungen aller verwendeten Zubehörmodule und weiterer Zubehöre. 20.2 Aufbewahrung der Unterlagen Der Anlagenbetreiber bzw. der Anlagenbenutzer übernimmt die Aufbewahrung aller Anleitungen. - Seite 28 Wolf GmbH Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH Eduard-Haas-Str. 44 · 4030 Linz · Tel. 0043-732/385041-0 Internet: www.wolf-heiztechnik.at Montageanleitung Bedienmodul BM-2 – 3063306_201312 Änderungen vorbehalten...
